Herkunftsort: | China |
Markenname: | BK |
Zertifizierung: | ISO9001/ISO14001 |
Modellnummer: | YU-EG125 |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Exportstandardholzetui |
Lieferzeit: | 15 bis 30 Werktage, hängen von der Auftragsmenge und von der Spezifikation ab |
Versorgungsmaterial-Fähigkeit: | 20 Sätze pro Monat |
Kapazität: | 7.96-18.78m3/min | Differenzdruck der Entladung: | 10-80kpa |
---|---|---|---|
Bohrungs-Größe: | DN125 (5") | Abkühlende Art: | Wasser |
Verbindungsart: | Riemengetrieben | Gurt und Flaschenzug: | Biogas, Abgas, explosive mittlere Beförderung |
Markieren: | Deponiegasgebläse,natürlicher Ventilator |

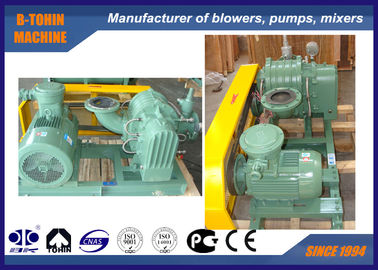

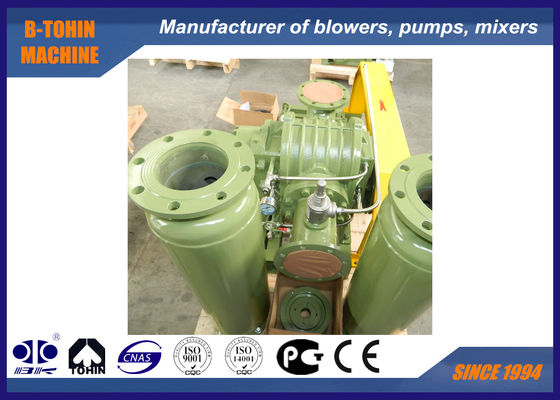

Wurzel-Biogas-Gebläse, Biogas und saures Gebrauchsgebläse, rostfest
Anwendung
YU-EG Reihengebläse ist für speziellen Gasgebrauch bestimmt. Indem man die inneren Überstromteile mit PTFE beschichtet und rostfreies flexibles Gelenk, rostfreier Einlass und Abgasschalldämpfer annimmt, kann es angewendet werden, wenn man Biogas, Alkali, Säure und anderes brennbares Gas übermittelt.
Spezifikationen
Modell |
YU-EG125 |
Luftkapazität |
7.96-18.78m3/min |
Differenzdruck der Entladung |
10-80KPA |
Drehgeschwindigkeit |
1000-1650rpm |
Kühlwasservolumen |
12 l/min |
Bewegungsart |
4-37KW 380/400/415/440V, 3PHASES, 50/60HZ, explosionssichere Art Motor |
Bewegungsmarke |
Standard: Motor Siemens Beide oder Wannan Siemens und ABB-Motor für Ihre Wahl |
Installationsart |
Standard: vertikale Art |
N.W. vom Gebläse ohne Motor |
350kg |
Verpackungsgröße ca. |
1.8*1.3*1.5m (length*width*height) |
Eigenschaften
1. Kompaktbauweise, der gleiche Bau des Einlasses des Gebläses und Ausgang, passend für verschiedene Installationsarten
2. Antreiber und Welle ist geworfenes als Ganzes Teil für stabile Operation.
3. Lager und Dichtungen der hohen Qualität stellen sicheren Betrieb sicher.
4. Wasserkühlungsstruktur wird für schützendes Lager von der Überhitzung angenommen.
5. Motor DIIBT4 ausgerüstet für gefährlichen Bereichsgebrauch.
Parameterblatt
Modell |
Hafen-Durchmesser (Millimeter) |
Einlasskapazität (m3/min) und Wellenenergie (Kilowatt) unter verschiedenem Druck |
Abkühlen Wasser |
||||||||
Geschwindigkeit U/min |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | ||||
YU-EG 125 |
125 (5") | 1000 | 10,78 | 3,05 | 10,13 | 5,39 | 9,64 | 7,24 | 9,22 | 9,11 | 12 |
1150 | 12,62 | 3,51 | 11,98 | 6,20 | 11,49 | 8,33 | 11,07 | 10,48 | |||
1250 | 13,85 | 3,82 | 13,21 | 6,74 | 12,72 | 9,05 | 12,30 | 11,39 | |||
1400 | 15,70 | 4,28 | 15,06 | 7,55 | 14,57 | 10,14 | 14,15 | 12,76 | |||
1500 | 16,93 | 4,58 | 16,29 | 8,08 | 15,80 | 10,86 | 15,38 | 13,67 | |||
1650 | 18,78 | 5,04 | 18,14 | 8,89 | 17,65 | 11,95 | 17,23 | 15,04 |
Modell |
Hafen-Durchmesser (Millimeter) |
Einlasskapazität (m3/min) und Wellenenergie (Kilowatt) unter verschiedenem Druck |
Abkühlen Wasser |
||||||||
Geschwindigkeit U/min |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | ||||
YU-EG 125 |
125 (5") | 1000 | 8,87 | 11,29 | 8,53 | 13,46 | 8,23 | 15,11 | 7,96 | 17,19 | 12 |
1150 | 10,71 | 12,98 | 10,38 | 15,48 | 10,07 | 17,38 | 9,80 | 19,77 | |||
1250 | 11,94 | 14,11 | 11,61 | 16,82 | 11,30 | 18,89 | 11,03 | 21,49 | |||
1400 | 13,79 | 15,80 | 13,46 | 18,84 | 13,15 | 21,16 | 12,88 | 24,07 | |||
1500 | 15,02 | 16,93 | 14,69 | 20,19 | 14,38 | 22,67 | 14,11 | 25,79 | |||
1650 | 16,87 | 18,62 | 16,54 | 22,21 | 16,23 | 24,94 | 15,96 | 28,36 |
Struktur des Gebläsehauptteils
Zusammenbauende Zeichnung des Gebläsepakets
Standardversorgung Bereich
1. Wellengebläse
2. Vakuumdruck entlastet Ventil
3. Rückschlagventil
4. Ansauggeräuschdämpfer (mit Filter)
5. Abgasschalldämpfer
6. allgemeine Basis (mit Gurtabdeckung)
7. flexibles Gelenk- und Schockgummiauflage
8. Flaschenzug
9. Manometer
10. Gurt
11. Bolzen und Nüsse und andere Verbindungsteile
12. Motor
