Berufshersteller von verschiedenen Arten von Gebläsen
 |
| Herkunftsort: | China |
| Markenname: | BK |
| Zertifizierung: | ISO9001/ISO14001 |
| Modellnummer: | YU-EG200 |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Exportstandardholzetui |
| Lieferzeit: | 15 bis 30 Werktage, hängen von der Auftragsmenge und von der Spezifikation ab |
| Versorgungsmaterial-Fähigkeit: | 20 Sätze pro Monat |
| Kapazität: | 20.64-45.47m3/min | Differenzdruck der Entladung: | 10-70KPA |
|---|---|---|---|
| Bohrungs-Größe: | DN200 (8") | Abkühlende Art: | Wasser |
| Verbindungsart: | Riemengetrieben | Gurt und Flaschenzug: | Biogas, Abgas, explosive mittlere Beförderung |
| Markieren: | natürlicher Ventilator,Wurzel-Drehvorsprungs-Gebläse |
||

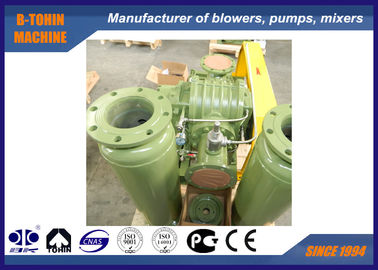

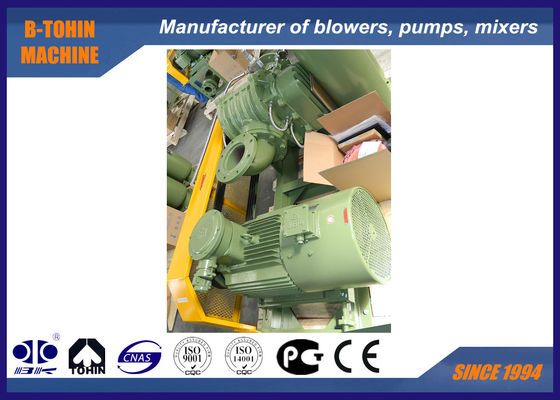

Drehbiogas-Gebläse, überschüssiger und brennbarer Ventilator, wurzelt Art Ventilator
Über YU-EG
Seit hergestellt hat B-Tohin neue Technologie und Ausrüstung importiert und neue Produkte ständig entwickelt. Basiert auf der Erfahrung vieler Jahre in der Wurzelgebläseindustrie, entwickelte B-Tohin ein neues Produkt: YU-EG wurzelt Gebläse, das rostfestes beschichtendes PTFE auf seinen inneren Überstromteilen hat. Es ist anwendbar, spezielles Gas, wie Biogas, saures Gas, Alkaligas und anderes Abgas zu liefern.
Spezifikationen
|
Modell |
YU-EG200 |
|
Luftkapazität |
20.64-45.47m3/min |
|
Differenzdruck der Entladung |
10-70KPA |
|
Drehgeschwindigkeit |
850-1400rpm |
|
Kühlwasservolumen |
20 l/min |
|
Bewegungsart |
15-75KW 380/400/415/440V, 3PHASES, 50/60HZ, explosionssichere Art Motor |
|
Bewegungsmarke |
Standard: Motor Siemens Beide oder Wannan Siemens und ABB-Motor für Ihre Wahl |
|
Installationsart |
Standard: vertikale Art |
|
N.W. vom Gebläse ohne Motor |
850kg |
|
Verpackungsgröße ca. |
2.15*1.6*1.7m (length*width*height) |
Parameterblatt
| Modell |
Hafen-Durchmesser (Millimeter) |
Einlasskapazität (m3/min) und Wellenenergie (Kilowatt) unter verschiedenem Druck |
Abkühlen Wasser |
||||||||
| Geschwindigkeit U/min |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
| m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | ||||
|
YU-EG 200 |
200 (8") | 850 | 26,13 | 10,03 | 24,55 | 14,96 | 23,35 | 19,58 | 22,33 | 22,19 | 20 |
| 1000 | 31,40 | 11,81 | 29,82 | 17,60 | 28,63 | 23,04 | 27,61 | 26,11 | |||
| 1150 | 36,68 | 13,58 | 35,10 | 20,24 | 33,90 | 26,50 | 32,88 | 30,03 | |||
| 1250 | 40,20 | 14,76 | 38,61 | 22,00 | 37,42 | 28,80 | 36,40 | 32,64 | |||
| 1400 | 45,47 | 16,53 | 43,89 | 24,63 | 42,69 | 32,26 | 41,67 | 36,55 | |||
| Modell |
Hafen-Durchmesser (Millimeter) |
Einlasskapazität (m3/min) und Wellenenergie (Kilowatt) unter verschiedenem Druck |
Abkühlen Wasser |
||||||||
| Geschwindigkeit U/min |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
| m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | ||||
|
YU-EG 200 |
200 (8") | 850 | 21,45 | 27,25 | 20,64 | 32,31 | 20 | ||||
| 1000 | 26,73 | 32,06 | 25,92 | 38,01 | 25,18 | 43,96 | |||||
| 1150 | 32,00 | 36,87 | 31,19 | 43,71 | 30,45 | 50,55 | |||||
| 1250 | 35,52 | 40,07 | 34,71 | 47,51 | 33,97 | 54,94 | |||||
| 1400 | 40,79 | 44,88 | 39,98 | 53,21 | 39,25 | 61,54 | |||||
Materialliste
|
Nein. |
Teil-Name |
Menge. |
Materialien |
|
Nein. |
Teil-Name |
Menge. |
Materialien |
|
1 |
Zylinder |
1 |
HT200 |
|
17 |
Passstiftloch |
4 |
|
|
2 |
Fahren Sie Endplatte |
1 |
HT200 |
|
18 |
Übersetzen Sie Endplatte |
1 |
HT200 |
|
3 |
Kühlsystem |
|
|
|
19 |
Fettwerfer |
2 |
45# |
|
4 |
Schmiernippel |
4 |
Kupfer |
|
20 |
Rundmutter |
2 |
45# |
|
5 |
Gasdichtung |
8 |
PTFE |
|
21 |
Öldichtung |
2 |
FPM |
|
6 |
Öldichtung |
4 |
FPM |
|
22 |
O-Ring |
2 |
FPM |
|
7 |
Fahren Sie Antreiber |
1 |
QT500 |
|
23 |
Internes Kegelradgetriebe |
2 |
20CrMnTi |
|
8 |
O-Ring |
8 |
FPM |
|
24 |
Klammernnuß |
2 |
45# |
|
9 |
Öldichtung |
1 |
FPM |
|
25 |
Rechter Kragen |
2 |
45# |
|
10 |
Tragen |
2 |
GCr15 |
|
26 |
Öltankabdeckung |
1 |
HT200 |
|
11 |
Schlüssel |
1 |
45# |
|
27 |
Ölmessstab |
1 |
Harz |
|
12 |
Fahren Sie Antreiberabdeckung |
1 |
45# |
|
28 |
Schmetterlingsfrühling |
2 |
65Mn |
|
13 |
Springen Sie Ring |
2 |
65Mn |
|
29 |
Stoppen Sie Waschmaschine |
2 |
Q235 |
|
14 |
Gefahrener Antreiber |
|
QT500 |
|
30 |
Magnetismusstecker |
1 |
|
|
15 |
Gefahrene Antreiberabdeckung |
1 |
45# |
|
31 |
Tragen |
2 |
GCr15 |
|
16 |
O-Ring |
2 |
FPM |
|
32 |
Wellenärmel |
4 |
45# |

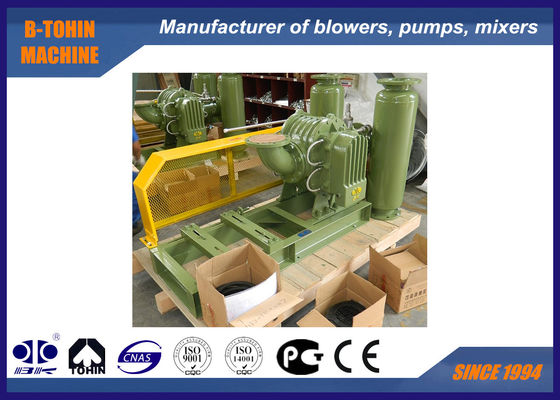

Zusammenbauende Zeichnung des Gebläsepakets
Standardversorgung Bereich
1. Wellengebläse
2. Vakuumdruck entlastet Ventil
3. Rückschlagventil
4. Edelstahlansauggeräuschdämpfer (mit Filter)
5. Edelstahlabgasschalldämpfer
6. allgemeine Basis (mit Gurtabdeckung)
7. flexibles Gelenk des Edelstahls und Schockauflage
8. Flaschenzug
9. Druckmesser
10. Gurt
11. Bolzen und Nüsse und andere Verbindungsteile
12. Motor
