Herkunftsort: | China |
Markenname: | BK |
Zertifizierung: | ISO9001/ISO14001 |
Modellnummer: | YU-EG6008 |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Exportstandardholzetui |
Lieferzeit: | 15 bis 30 Werktage, hängen von der Auftragsmenge und von der Spezifikation ab |
Versorgungsmaterial-Fähigkeit: | 20 Sätze pro Monat |
Kapazität: | 7.96-18.78m3/min | Differenzdruck der Entladung: | 10-80kpa |
---|---|---|---|
Bohrungs-Größe: | DN125 (5") | Abkühlende Art: | Wasser |
Verbindungsart: | Riemengetrieben | Gurt und Flaschenzug: | Biogas, Abgas, explosive mittlere Beförderung |
Markieren: | natürlicher Ventilator,Wurzel-Drehvorsprungs-Gebläse |

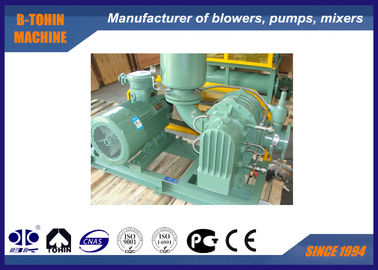

Wurzel-Drehbiogas-Gebläse, spezieller Gaskompressor, DN125, Kapazität 840m3/h
Anwendung
Wurzelart Gebläse ist ein pneumatisches Gerät dieses passende für harte Beanspruchung. Basiert auf Luft wurzelt Gebläse, B-Tohin entwickelte YU-EG Reihengebläse für speziellen Gasgebrauch. Indem er beschichtet, trennt sich der innere Überstrom von PTFE und entwirft spezielle Struktur mit mehr Öldichtungen, und rostfreies flexibles Gelenk annehmend, können rostfreier Einlass und Abgasschalldämpfer, YU-EG Gebläse für Biogas, Alkali, saures und brennbares Gas und andere harte Beanspruchungen benutzt werden.
f
Spezifikationen
Modell |
YU-EG125 |
Luftkapazität |
7.96-18.78m3/min |
Differenzdruck der Entladung |
10-80KPA |
Drehgeschwindigkeit |
1000-1650rpm |
Kühlwasservolumen |
12 l/min |
Bewegungsart |
4-37KW 380/400/415/440V, 3PHASES, 50/60HZ, explosionssichere Art Motor |
Bewegungsmarke |
Standard: Motor Siemens Beide oder Wannan Siemens und ABB-Motor für Ihre Wahl |
Installationsart |
Standard: vertikale Art |
N.W. vom Gebläse ohne Motor |
350kg |
Verpackungsgröße ca. |
1.8*1.3*1.5m (length*width*height) |
Eigenschaften
1. Kompaktbauweise, der gleiche Bau des Einlasses des Gebläses und Ausgang, passend für verschiedene Installationsarten
2. Antreiber und Welle ist geworfenes als Ganzes Teil für stabile Operation.
3. Explosiv-sicherer Motor DIIBT4 ausgerüstet für gefährlichen Bereichsgebrauch.
4. passend für brennbares und Schadgas
5. ausgerüstet mit multiplizieren Sie Öldichtungen ohne Durchsickern
6. gesprüht mit PTFE auf Zylinder, Endplatten und Rotor.
Parameterblatt
Modell |
Hafen-Durchmesser (Millimeter) |
Einlasskapazität (m3/min) und Wellenenergie (Kilowatt) unter verschiedenem Druck |
Abkühlen Wasser |
||||||||
Geschwindigkeit U/min |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | ||||
YU-EG 125 |
125 (5") | 1000 | 10,78 | 3,05 | 10,13 | 5,39 | 9,64 | 7,24 | 9,22 | 9,11 | 12 |
1150 | 12,62 | 3,51 | 11,98 | 6,20 | 11,49 | 8,33 | 11,07 | 10,48 | |||
1250 | 13,85 | 3,82 | 13,21 | 6,74 | 12,72 | 9,05 | 12,30 | 11,39 | |||
1400 | 15,70 | 4,28 | 15,06 | 7,55 | 14,57 | 10,14 | 14,15 | 12,76 | |||
1500 | 16,93 | 4,58 | 16,29 | 8,08 | 15,80 | 10,86 | 15,38 | 13,67 | |||
1650 | 18,78 | 5,04 | 18,14 | 8,89 | 17,65 | 11,95 | 17,23 | 15,04 |
Modell |
Hafen-Durchmesser (Millimeter) |
Einlasskapazität (m3/min) und Wellenenergie (Kilowatt) unter verschiedenem Druck |
Abkühlen Wasser |
||||||||
Geschwindigkeit U/min |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | ||||
YU-EG 125 |
125 (5") | 1000 | 8,87 | 11,29 | 8,53 | 13,46 | 8,23 | 15,11 | 7,96 | 17,19 | 12 |
1150 | 10,71 | 12,98 | 10,38 | 15,48 | 10,07 | 17,38 | 9,80 | 19,77 | |||
1250 | 11,94 | 14,11 | 11,61 | 16,82 | 11,30 | 18,89 | 11,03 | 21,49 | |||
1400 | 13,79 | 15,80 | 13,46 | 18,84 | 13,15 | 21,16 | 12,88 | 24,07 | |||
1500 | 15,02 | 16,93 | 14,69 | 20,19 | 14,38 | 22,67 | 14,11 | 25,79 | |||
1650 | 16,87 | 18,62 | 16,54 | 22,21 | 16,23 | 24,94 | 15,96 | 28,36 |
Struktur des Gebläsehauptteils
Zusammenbauende Zeichnung des Gebläsepakets
Standardversorgung Bereich
1. Wellengebläse
2. Vakuumdruck entlastet Ventil
3. Rückschlagventil
4. Ansauggeräuschdämpfer (mit Filter)
5. Abgasschalldämpfer
6. allgemeine Basis (mit Gurtabdeckung)
7. flexibles Gelenk- und Schockgummiauflage
8. Flaschenzug
9. Manometer
10. Gurt
11. Bolzen und Nüsse und andere Verbindungsteile
12. Motor
