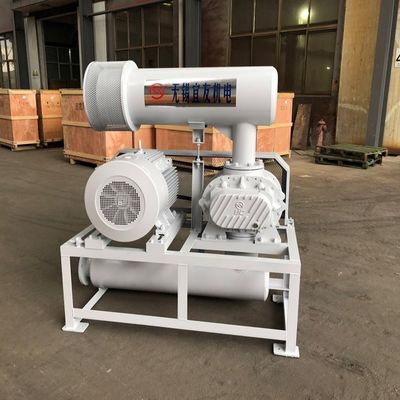

Über BC Drei Lappen Wurzelbläser
Der Wurzelbläser der Serie BC mit der intergralen Struktur von Dreher und Welle hat eine große Anwendung im Umweltschutz, in der Elektrizität, in der Architektur, in der Gasversorgung usw.
Hauptmerkmale:
1) Der reibungslose Einsatz von Schraubenschaltgetrieben wird angenommen.
2) Es ist flexibel zu montieren wegen der gleichen Struktur im Ein- und Ausgang.
3) Die Lagerstruktur ist vernünftiger, was die Lebensdauer des Lagers verlängern kann.
4) Geräusche, Vibrationen und Energieverbrauch sind gering.
Spezifikationen:
| Modell |
BC5003 |
| Luftkapazität |
3.43 m3/Min. - 7.15 m3/Min. |
| Differenzdruck der Entladung |
10 bis 80 KPA |
| Drehgeschwindigkeit |
850- bis 2000 Rpm |
| Typ des Motors |
5.5 kW-15 kW
380/400/415/440V, 3 Phasen, 50/60 Hz |
| Motormarke |
Standard: Siemens Beide oder Wannan Motor
Siemens und ABB-Motor für Ihre Wahl |
| Typ der Anlage |
Standard: horizontaler Typ.
Vertikaler Typ für Ihre Wahl verfügbar |
| N.W. von Bläsern ohne Motor |
171 kg |
| Verpackungsgröße ca. |
1.65*0,75*1,60m (Länge*Breite*Höhe) |
| Eigenschaften |
1. Helical-Typ-Zahnräder für einen reibungslosen Betrieb
2Kompakt und flexibel installiert, bietet der Nutzer mehr Auswahlmöglichkeiten.
3- Integration von Drehkreis und Welle, die die Mängel des Split-Struktur-Blowers vermeidet
4- Einführung von importierten Öldichtungen aus Fluorkautschuk mit besserer Verschleißfestigkeit und hohem Temperaturverhalten.
5. Niedriger Lärm, geringe Vibrationen und Energieverbrauch.
|
Parameter
| Typ |
Port Dia |
Geschwindigkeit |
Einlassluftstrom ((m3/min) und Wellenleistung ((KW) bei unterschiedlichen Bedingungen |
| 10 kPa |
20 kPa |
30 kPa |
40 kPa |
50 kPa |
60 kPa |
70 kPa |
80 kPa |
| Umdrehungen pro Minute |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
| BC5003 |
65 (siehe Abschnitt 2.5) |
850 |
2.67 |
0.95 |
2.39 |
1.58 |
2.19 |
2.40 |
2.01 |
2.72 |
1.86 |
3.31 |
1.72 |
3.90 |
|
|
|
|
| 1000 |
3.25 |
1.12 |
2.98 |
1.85 |
2.77 |
2.83 |
2.60 |
3.20 |
2.44 |
3.89 |
2.31 |
4.59 |
|
|
|
|
| 1150 |
3.84 |
1.29 |
3.56 |
2.13 |
3.36 |
3.25 |
3.18 |
3.68 |
3.03 |
4.48 |
2.89 |
5.28 |
2.76 |
6.27 |
|
|
| 1250 |
4.23 |
1.40 |
3.95 |
2.32 |
3.75 |
3.53 |
3.57 |
4.00 |
3.42 |
4.87 |
3.28 |
5.74 |
3.15 |
6.81 |
|
|
| 1350 |
4.62 |
1.52 |
4.34 |
2.50 |
4.14 |
3.82 |
3.96 |
4.32 |
3.81 |
5.25 |
3.67 |
6.19 |
3.54 |
7.36 |
3.43 |
8.30 |
| 1500 |
5.20 |
1.69 |
4.93 |
2.78 |
4.72 |
4.24 |
4.55 |
4.80 |
4.39 |
5.84 |
4.29 |
6.88 |
4.13 |
8.17 |
4.01 |
9.22 |
| 1600 |
5.59 |
1.80 |
5.32 |
2.97 |
5.11 |
4.52 |
4.94 |
5.11 |
4.78 |
6.23 |
4.65 |
7.34 |
4.52 |
8.72 |
4.40 |
9.83 |
| 1750 |
6.18 |
1.97 |
5.91 |
3.24 |
5.70 |
4.95 |
5.52 |
5.59 |
5.37 |
6.81 |
5.23 |
8.03 |
5.10 |
9.54 |
4.99 |
10.75 |
| 1850 |
6.57 |
2.08 |
6.30 |
3.43 |
6.09 |
5.23 |
5.91 |
5.91 |
5.76 |
7.20 |
5.62 |
8.49 |
5.50 |
10.08 |
5.38 |
11.37 |
| 2000 |
7.15 |
2.25 |
6.88 |
3.71 |
6.67 |
5.65 |
6.50 |
6.39 |
6.35 |
7.78 |
6.21 |
9.18 |
6.08 |
10.90 |
5.96 |
12.29 |
Eigenschaften:
1. Helical-Typ-Zahnräder für einen reibungslosen Betrieb
2Kompakt und flexibel installiert, bietet der Nutzer mehr Auswahlmöglichkeiten.
3- Integralstruktur des Drehers überlegener als Split-Struktur, stabiler bei der Leistungsübertragung
4- Einführung von importierten Öldichtungen aus Fluorkautschuk, der eine hohe Verschleißfestigkeit und Hochtemperaturbeständigkeit aufweist.
5- geringe Vibrationen und sparsamer Energieverbrauch.
Arbeitsprinzip
Ein Wurzelbläser ist ein Würfelbläser, der eine bestimmte Luftmenge im Verhältnis zu seiner Drehgeschwindigkeit entlässt.Verglichen mit zwei Lappen Bläser, ist es von weniger Luftpulsen, kleineren Lastveränderungen, höherer Festigkeit, geringerer Geräusche und Vibrationen.
Zwei parallele Schächte haben jeweils drei Lappen, alle Lappen halten einen geringen Abstand zueinander und beherbergen die Innenseite.eine bestimmte Luft wird am Eingang absorbiert und aus dem Gehäuse in der Innenfläche zum Ablassanschluss des Blasers übertragen.
Zwei Wellen werden durch die Zeiträume gedreht, ohne dass zwischen den Lappen berührt wird, so dass sie mit hoher Geschwindigkeit ohne Schmierung im Inneren gedreht werden können.Einfache Konfiguration■ ein reibungsloses Laufen; gute Leistungsstabilisierung; in verschiedenen Branchen weit verbreitet.
Standardlieferung des Anwendungsbereichs
1. Nacktwellenbläser
2. Druckentlastungsventil
3. Wafer-Schaltventil (schlanker Typ)
4. Einlassdämpfer (mit Luftfilter)
5. Auslassdämpfer
6. öffentliche Basis (mit Gurtdeckel)
7. Gummi-Flexible-Verbindung und Stoßpolster
8. Motorrolle
9. Druckmesser
10. V-Gürtel
11. Schrauben, Muttern und andere Verbindungsteile
12. Elektromotor
Häufig gestellte Fragen
Q1. Wie ist Ihr Verpackungsverfahren?
A: Im Allgemeinen verpacken wir unsere Waren in fumigationsfreien Holzkoffer. Wenn Sie ein gesetzlich registriertes Patent haben, können wir die Waren in Ihre Markenboxen verpacken, nachdem wir Ihre Genehmigungsbriefe erhalten haben.
F2: Wie sind Ihre Zahlungsbedingungen?
A: T / T 30% als Anzahlung und 70% vor der Lieferung. wir zeigen Ihnen die Fotos der Produkte und Pakete, bevor Sie den Restbetrag zahlen.
F3: Wie sind Ihre Lieferbedingungen?
A: EXW, FOB, CFR, CIF, DDU
Q4. Wie steht es mit Ihrer Lieferzeit?
A: Im Allgemeinen dauert es 7 Tage nach Erhalt Ihrer Vorauszahlung. Die spezifische Lieferzeit hängt von den Artikeln und der Menge Ihrer Bestellung ab.
Q5. Können Sie nach den Proben produzieren?
A: Ja, wir können nach Ihren Proben oder technischen Zeichnungen produzieren.
Testen Sie alle Ihre Waren vor der Lieferung?
A: Ja, wir haben vor der Lieferung 100% Test.
