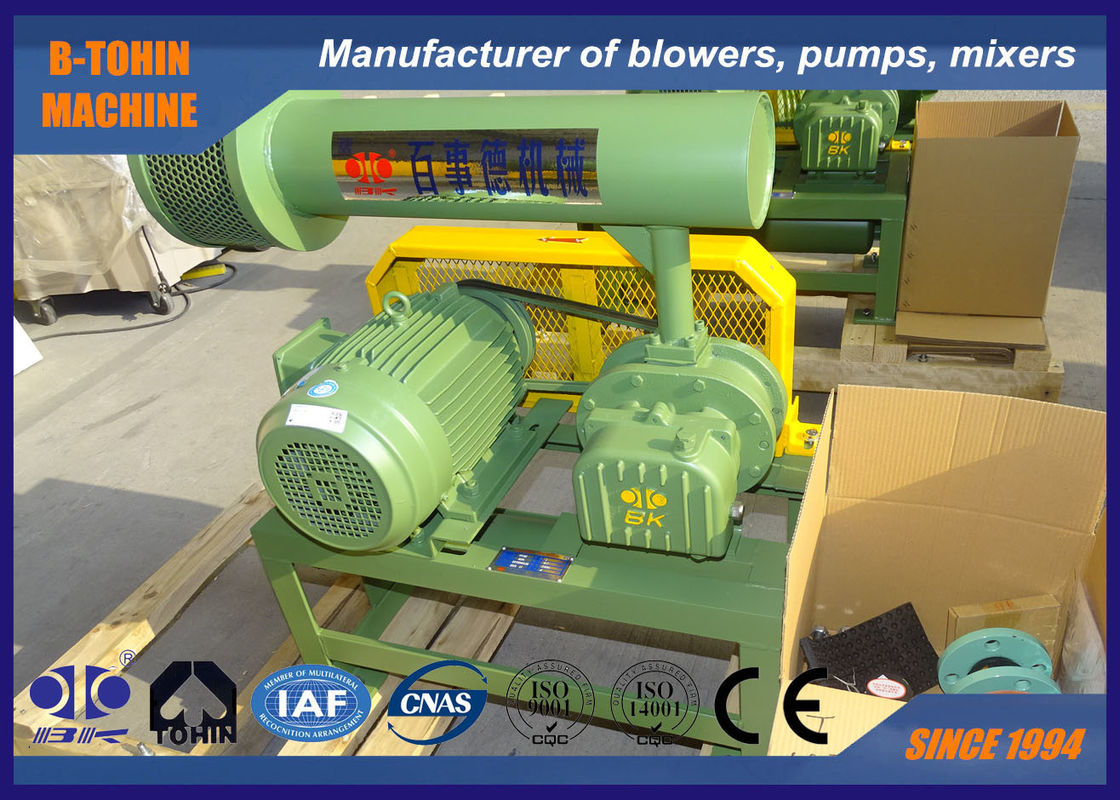

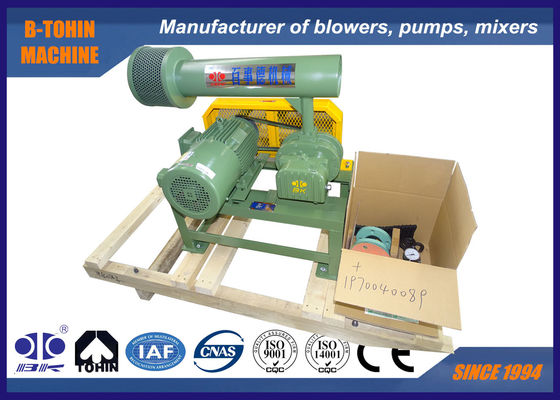

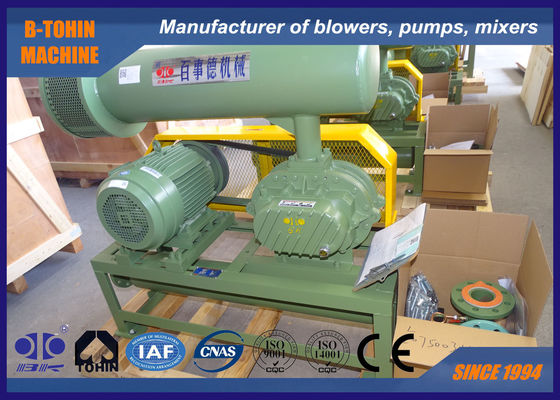

Ununterbrochenes drei Vorsprungs-Wurzel-Hochleistungsgebläse des Druck-80KPA

Ununterbrochenes drei Vorsprungs-Wurzel-Hochleistungsgebläse des Druck-80KPA

Ununterbrochenes drei Vorsprungs-Wurzel-Hochleistungsgebläse des Druck-80KPA
Pressure 80KPA Heavy Duty Continuous Three Lobe Roots Blower
Ununterbrochenes drei Vorsprungs-Wurzel-Hochleistungsgebläse des Druck-80KPA
Produktdetails:
Herkunftsort: CHINA
Markenname: BK
Zertifizierung: ISO9001/ISO14001/CE
Modellnummer: BK8016
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: Negotiation
Verpackung Informationen: Export-Standard-Holzetui
Lieferzeit: 5 bis 20 Werktage, hängen von der Auftragsmenge und von der Spezifikation ab
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 100 Sätze pro Monat
Kontakt
Ausführliche Produkt-Beschreibung
Name: Three lobe Roots Blower Air capacity: 15.21-47.14m3/min
Maximum discharge pressure: 80KPA Motor power: 18.5-75KW
Discharge bore: DN150 (6”) Blower RPM: 700-1500
Application:: Aeration, backwashing, pneumatic conveying, applied for water treatment, cement factory, printing plant, etc. Main materials: Cast iron
Origin of technology: USA Bearing brand: NSK, SKF for customer's option
Voltage &Frequency: 380V/400V/415V/440V&50Hz/60Hz Package: Export wooden case & moisture-proof plastic film
Markieren:

Luftgebläse mit drei Vorsprungswurzeln

,

Art Gebläsewurzeln mit drei Vorsprung

,

Art Gebläse des Vorsprunges 80kpa

Positiver Dreilobwurzelbläser, Druck 10-50KPA, Drehgeschwindigkeit 700-1500rpm


Der Wurzelbläser wird häufig in der Elektrizität, im Erdöl, in der Stahlindustrie, in der Geruchsindustrie, in der Nahrungsmittelindustrie, in der Sauerstoffherstellung, in der Spinnerei,

Vakuumverpackung, Papierherstellung, Aquakultur, Abwasserbehandlung, pneumatisches Förderverfahren usw.



Spezifikationen:



Modell

BK8016S

Luftkapazität

15.21-47.14m3/min

Differenzdruck der Entladung

10 bis 80 KPA

Drehgeschwindigkeit

700 bis 1500 Rpm

Typ des Motors

180,5-75 kW

380/400/415/440V, 3PHASES, 50/60HZ, Frequenzmotor auch erhältlich

Motormarke

Standard: Siemens Beide oder Wannan Motor

Siemens und ABB-Motor für Ihre Wahl

Typ der Anlage

Standard: horizontaler Typ

Vertikaler Typ für Ihre Wahl verfügbar

Farbe angepasst, Standard von RAL6011

N.W. von Bläsern ohne Motor

800 kg

Verpackungsgröße ca.

2.1*1,5*2,35 (Länge*Breite*Höhe)





Eigenschaften:

1. Helical-Typ-Zahnräder für einen reibungslosen Betrieb

2Kompakt und flexibel installiert, bietet der Benutzer mehr Auswahlmöglichkeiten.

3. Annehmen integrierte Struktur des Drehers, stabiler im Betrieb.

4- Einführung von importierten Öldichtungen aus Fluorkautschuk, der eine gute Verschleißfestigkeit und hochtemperaturbeständigkeit aufweist.

5- geringe Vibrationen und sparsamer Energieverbrauch.





Parameterblatt

Modell Port Dia
(MM)
Geschwindigkeit Einlassleistung (m3/min) und Wellenleistung (KW)
0.1kgf/cm2 0.2kgf/cm2 00,3 kgf/cm2 00,4 kgf/cm2
1000 mmH2O 2000 mmH2O 3000 mmH2O 4000 mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 00,04 MPa
Umdrehungen pro Minute m3/min KW m3/min KW m3/min KW m3/min KW
BK8016 200(8") 700 20.85 8.26 19.27 12.32 18.08 16.13 17.06 18.28
850 26.13 10.03 24.55 14.96 23.35 19.58 22.33 22.19
1000 31.40 11.81 29.82 17.60 28.63 23.04 27.61 26.11
1150 36.68 13.58 35.10 20.24 33.90 26.50 32.88 30.03
1250 40.20 14.76 38.61 22.00 37.42 28.80 36.40 32.64
1400 45.47 16.53 43.89 24.63 42.69 32.26 41.67 36.55
1500 48.99 17.71 47.41 26.39 46.21 34.56 45.19 39.16



Modell Port Dia
(MM)
Geschwindigkeit Einlassleistung (m3/min) und Wellenleistung (KW)
0.5kgf/cm2 00,6 kgf/cm2 00,7 kgf/cm2 00,8 kgf/cm2
5000 mmH2O 6000 mmH2O 7000 mmH2O 8000 mmH2O
0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
Umdrehungen pro Minute m3/min KW m3/min KW m3/min KW m3/min KW
BK8016 200(8") 700 16.18 22.44 15.37 26.60
850 21.45 27.25 20.64 32.31
1000 26.73 32.06 25.92 38.01 25.18 43.96 24.51 49.90
1150 32.00 36.87 31.19 43.71 30.45 50.55 29.79 57.39
1250 35.52 40.07 34.71 47.51 33.97 54.94 33.30 62.38
1400 40.79 44.88 39.98 53.21 39.25 61.54 38.58 69.87
1500 44.31 48.09 43.50 57.01 42.76 65.93 42.09 74.86





Herstellungsnormen



Die vom Lieferanten bereitgestellten Produkte werden nach folgenden Normen hergestellt:



JISB8341-1995 "Prüf- und Prüfmethode für Verlagerungskompressoren"

JB/T8941.1-1999 "Bedingungen für Wurzelbläser für allgemeine Anwendung"

JB/T8941.2-1999 "Leistungsprüfmethode für Wurzelbläser für allgemeine Anwendung"

GB/T 13306-91 GB/T 13306-91 "Namenzeichen"





Aufbau des Hauptteils des Blasers


Ununterbrochenes drei Vorsprungs-Wurzel-Hochleistungsgebläse des Druck-80KPA 0



- Nein. Ich weiß nicht.

Teilname

Wie viel?



- Nein. Ich weiß nicht.

Teilname

Wie viel?



- Nein. Ich weiß nicht.

Teilname

Wie viel?

1

Fußbein

2



9

Linke Endhülle

1



17

Ölbehälter

1

2

Hexagonale Schraube

4



10

Runde Nadel

4



18

Ausrüstung

2

3

Staubdichte Dichtung

1



11

Wohnungen

1



19

Schlüssel

2

4

Antriebsräder

1



12

Öldichtung

4



20

Achsshülle

2

5

Antriebs-Endlager

2



13

Rechtes Ende

1



21

Zugendlager

2

6

Antriebsräder

2



14

Schraube

16



22

Lagerplatte

2

7

Staubdeckung

1



15

Atmen

1



23

Verstellbares Pad

mehrere

8

Fettbrustwarze

2



16

Montageschraube

8



24

Magnetmutter

1





Montagezeichnung des Bläserpakets



Ununterbrochenes drei Vorsprungs-Wurzel-Hochleistungsgebläse des Druck-80KPA 1





Standardlieferung des Anwendungsbereichs



1. Nacktwellenbläser

2. Entlastungsventil

3. Schleim-Schutzventil für Wafer



4. Einlassdämpfer (mit Luftfilter)

Der Schalldämpfer wird hauptsächlich zur Beseitigung des Luftstromgeräusches am Einlass des Blasers eingesetzt.und das Schalldämpfermaterial wird zwischen den inneren und äußeren Zylindern platziert, um das Leichtgewicht zu gewährleistenDer Schalldämpfer besteht aus A3-Stahl.



5. Entladungsdämpfer

6. Bläser und Motorbasis (mit Gurtdeckel)

7. Gummiflexible Verbindung und Stoßdämpfer

8. Motorrolle

9. Druckmesser

10. V-Gürtel

11. Schrauben, Muttern und andere Verbindungsteile

12. Elektromotor



Optional erhältlich sind Teile wie Akustikgehäuse, Steuerung, Autostartventil und Ersatzteile.
