Professionelle Schmiedeeisen-Drei-Lopfen-Wurzel-Bläser mit Druck von 10-80 KPA

Professionelle Schmiedeeisen-Drei-Lopfen-Wurzel-Bläser mit Druck von 10-80 KPA

Professionelle Schmiedeeisen-Drei-Lopfen-Wurzel-Bläser mit Druck von 10-80 KPA
Professional Wrought Iron Three Lobe Roots Blower With Pressure 10-80KPA
Professionelle Schmiedeeisen-Drei-Lopfen-Wurzel-Bläser mit Druck von 10-80 KPA
Produktdetails:
Herkunftsort: China
Markenname: BK
Zertifizierung: ISO9001 / ISO14001 / CE
Modellnummer: BK5003
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: Verhandlungsfähig
Verpackung Informationen: Exportstandardholzetui
Lieferzeit: 5 bis 20 Werktage, hängen von der Auftragsmenge und von der Spezifikation ab
Zahlungsbedingungen: L / C, T / T
Versorgungsmaterial-Fähigkeit: 110 SET / Monat
Kontakt
Ausführliche Produkt-Beschreibung
Luftkapazität: 3.43 - 7,15 m3/min Name: Drei-Loben-Wurzel-Bläser
Entladen Sie Differenzdruck: 10-80 kpa Motorleistung: 5.5-7.5 KW/11-15 KW
Hauptmaterialien: Gusseisen Ursprung der Technologie: USA
Abgekühlt: durch natürliche Luft Umdrehungsfrequenz der Bläser: 850-2000
Spannung: 380V/400V/415V/440V/auf Wunsch Häufigkeit: 50 Hz/60 Hz
Typ der Anlage:: horizontal oder vertikal
Hervorheben:

3 Vorsprungs-Wurzel-Gebläse

,

Gebläse der pneumatischen Beförderung

Schmiedeisenwurzel-Lopfbläser mit Druck von 10-80 KPA für die Westewasserbehandlung



B-Tohin ist ein professioneller Hersteller, der Schmiedeeisenwurzelblätter produziert.Und wir haben eine unabhängige Forschungsabteilung, um neue Produkte zu entwerfen und herzustellen, entsprechend den speziellen Anforderungen der Kunden..





Spezifikationen:



Modell

BK5003

Luftkapazität

30,43 bis 7,15 m3 / min

Differenzdruck der Entladung

10-80 KPA

Drehgeschwindigkeit

850 bis 2000 Rpm

Typ des Motors

5.5-7.5KW /11-15KW

Motormarke

Standard: Siemens Beide oder Wannan Motor

Siemens und ABB-Motor für Ihre Wahl

Typ der Anlage

Standard: horizontaler Typ.

Vertikaler Typ für Ihre Wahl verfügbar
Farbe angepasst, Standard von RAL6011

Verpackungsgröße ca.

1.8*1,3*2,1 m (Länge*Breite*Höhe)





Eigenschaften:

1. Helical-Typ-Zahnräder für einen reibungslosen Betrieb

2Kompakt und flexibel installiert, bietet der Nutzer mehr Auswahlmöglichkeiten.

3- Integralstruktur des Drehers überlegener als Split-Struktur, stabiler bei der Kraftübertragung

4. Niedrige Geräusche und Vibrationen, kompakter und sparsamer Energieverbrauch.

5.Lagerstruktur von Ein- und Ausgang für Flexibilität der Montage.





Parameterblatt



Modell Port Dia Geschwindigkeit Einlassleistung (m3/min) und Wellenleistung (KW)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4 kgf/cm2 0.5 kgf/cm2 0.6kgf/cm2 00,7 kgf/cm2 0.8kgf/cm2
1000 mmH2O 2000 mmH2O 3000 mmH2O 4000 mmH2O 5000 mmH2O 6000 mmH2O 7000 mmH2O 8000 mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 00,04 MPa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
Umdrehungen pro Minute m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW
BK5003 65 (((2,5") 850 2.67 0.95 2.39 1.58 2.19 2.40 2.01 2.72 1.86 3.31 1.72 3.9
1000 3.25 1.12 2.98 1.85 2.77 2.83 2.60 3.20 2.44 3.89 2.31 4.59
1150 3.84 1.29 3.56 2.13 3.36 3.25 3.18 3.68 3.03 4.48 2.89 5.28 2.76 6.27
1250 4.23 1.40 3.95 2.32 3.75 3.53 3.57 4.00 3.42 4.87 3.28 5.74 3.15 6.81
1350 4.62 1.52 4.34 2.50 4.14 3.82 3.96 4.32 3.81 5.25 3.67 6.19 3.54 7.36 3.43 8.30
1500 5.20 1.69 4.93 2.78 4.72 4.24 4.55 4.80 4.39 5.84 4.26 6.88 4.13 8.17 4.01 9.22
1600 5.59 1.80 5.32 2.97 5.11 4.52 4.94 5.11 4.78 6.23 4.65 7.34 4.52 8.72 4.40 9.83
1750 6.18 1.97 5.91 3.24 5.70 4.95 5.52 5.59 5.37 6.81 5.23 8.03 5.10 9.54 4.99 10.75
1850 6.57 2.08 6.30 3.43 6.09 5.23 5.91 5.91 5.76 7.20 5.62 8.49 5.50 10.08 5.30 11.37
2000 7.15 2.25 6.88 3.71 6.67 5.65 6.50 6.39 6.35 7.78 6.21 9.18 6.08 10.90 5.96 12.29

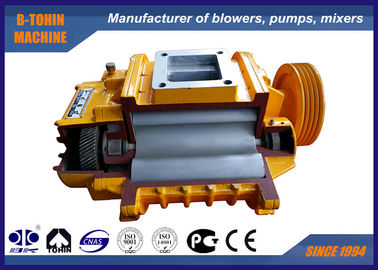

Aufbau des Hauptteils des Blasers


Professionelle Schmiedeeisen-Drei-Lopfen-Wurzel-Bläser mit Druck von 10-80 KPA 0





- Nein. Ich weiß nicht.

Teilname

Wie viel?



- Nein. Ich weiß nicht.

Teilname

Wie viel?



- Nein. Ich weiß nicht.

Teilname

Wie viel?

1

Fußbein

2



9

Linke Endhülle

1



17

Ölbehälter

1

2

Hexagonale Schraube

4



10

Runde Nadel

4



18

Ausrüstung

2

3

Staubdichte Dichtung

1



11

Gehäuse

1



19

Schlüssel

2

4

Antriebsräder

1



12

Öldichtung

4



20

Achsshülle

2

5

Antriebs-Endlager

2



13

Rechtes Ende

1



21

Zugendlager

2

6

Antriebsräder

2



14

Schraube

16



22

Lagerplatte

2

7

Staubdeckung

1



15

Atmen

1



23

Verstellbares Pad

mehrere

8

Fettbrustwarze

2



16

Schraube

8



24

Magnetmutter

1

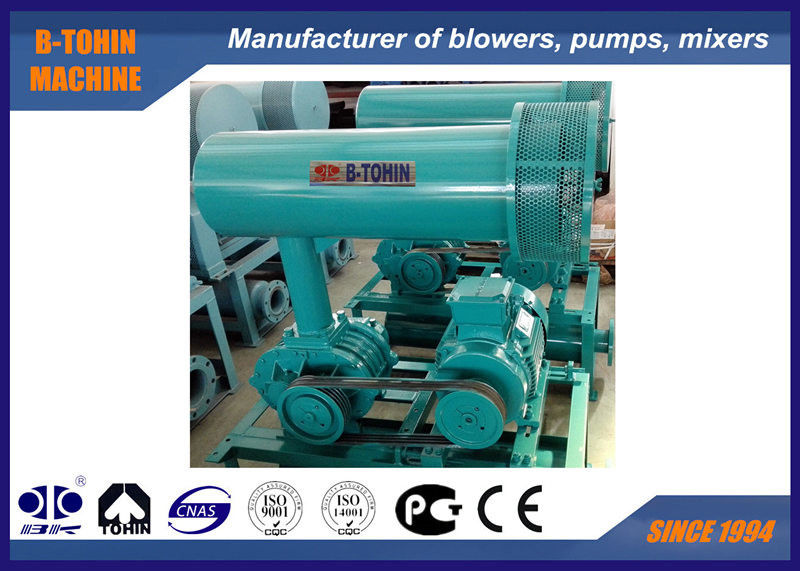

Montagezeichnung des Bläserpakets



Professionelle Schmiedeeisen-Drei-Lopfen-Wurzel-Bläser mit Druck von 10-80 KPA 1





Standardlieferung des Anwendungsbereichs



1. Nacktwellenbläser

2. Entlastungsventil

3. Wafer-Schaltventil (schlanker Typ)

4. Einlassdämpfer (mit Luftfilter)

5. Entladungsdämpfer

6. öffentliche Basis (mit Gurtdeckel)

7. Gummiflexible Verbindung und Stoßdämpfer

8. Motorrolle

9. Druckmesser

10. V-Gürtel

11. Schrauben, Muttern und andere Verbindungsteile

12. elektrischer Dreiphasenmotor



Produktumriss

Professionelle Schmiedeeisen-Drei-Lopfen-Wurzel-Bläser mit Druck von 10-80 KPA 2



BKUmrissdimensionsblatt                       Einheit: mm
Typ Port Dia Motorleistung Eine B C D E F G H K M N 0 P Q 4-M16 × h
Gewicht
((in kg)
BK4005 40 (((1,5") 1.5·4 700 590 90 90 456 194 215 827 129 300 370 95 130 18 4-M16×300 65
BK4007 50 (((2") 1.5 ¢5.5 820 640 90 90 457 185 236 872 151 370 440 105 130 18 4-M16×300 92
BK5003 65 (((2,5") 5.5 ¢7.5 1190 940 90 200 532 172 200 1072 133 346 410 115 190 18 4-M16×300 171
11 ¢15 474 538
BK5006 100 (((4") 5.5 ¢7.5 1220 980 90 228 592 199 234 1216 170 369 433 150 230 18 4-M16×300 204
11 ¢15 489 553
18.5 ¢22 534 598
BK5009 100 (((4") 5.5 ¢7.5 1255 984 110 192 608 204 272 1225 163 325 409 150 230 18 4-M16×300 239
11 bis 15 428 512
18.5 ¢22 473 557
BK6005 80 (((3") 5.5 ¢7.5 1330 1054 100 221 598 179 237 1162 161 332 406 135 200 18 4-M16×300 241
11 bis 15 458 532
18.5 ¢22 493 567
BK6008 125 (((5") 5.5 ¢7.5 1335 1084 110 222 688 206 297 1375 150 300 385 165 250 18 4-M16×400 290
11 ¢15 410 495
18.5 ¢22 455 540
30 495 580
37 ¢ 45 560 645
BK6015 150 (((6") 11 ¢ 22 1340 1064 113 222 748 232 364 1460 238 476 573 180 280 24 4-M16×400 380
30 539 636
37 ¢ 45 563 660
BK7006 100 (((4") 11 bis 15 1495 1214 113 282 725 205 254 1432 198 489 563 150 230 18 4-M16×400 385
18.5 ¢22 534 608
30 574 648
37 ¢ 45 636 710
BK7011 150 (((6") 11 ¢15 1495 1200 123 271 829 232 324 1484 190 443 536 180 280 24 4-M16×400 477
18.5 ¢22 457 550
30 497 590
37 ¢ 45 559 652
BK7018 200(8") 11 ¢ 45 1550 1250 125 271 894 266 413 1660 279 558 647 190 350 24 4-M16×400 564
55 628 717
BK8016S 150 (((6") 30 ¢ 90 1658 1390 105 283 962 332 413 1862 217 670 780 180 280 24 4-M16×400 730
BK8024S 200(8") 22 ¢ 90 1750 1490 105 345 1010 284 452 1890 334 780 875 190 350 24 4-M16×400 800
BK9020S 200(8") 30°132 4-M16×400
BK9030S 250 (((10") 37 ¢ 90 2140 1840 105 385 1056 294 544 2118 344 808 918 230 360 38 4-M16×400 1300
110 bis 220 960 1070
BK10027S 300 (((12") 37 bis 90 2070 1750 105 375 1144 289 587 2274 334 860 970 245 380 38 4-M16×400 1600
10 ¢220 2210 1890 960 1070
BK10034S 350 ((14") 75 ¢ 315 2255 1940 105 455 1268 344 642 2347 432 990 1100 260 440 38 4-M16×400 1900
Die Abmessungen für BK12034 und BK12042 werden speziell geliefert.
- Ich weiß.dErden Abgesehen vonESchmerz Einbeziehung:Eingangs- und Ausgangsschalldämpfer,Druck gaSieGe, Basisrahmen, Bläserpulle, Motor Schleife, bEDas ist ein Gürtelschutz.ELief-Ventil, überprüfen Sie das Ventil.
Die oben genannten Gewichte gelten nur für Standardzubehör, Motor ausgenommen.
