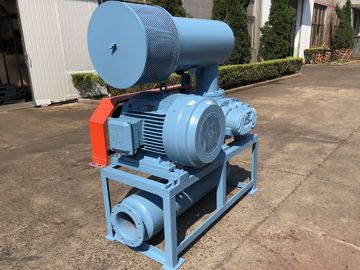

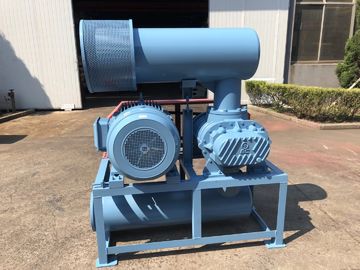

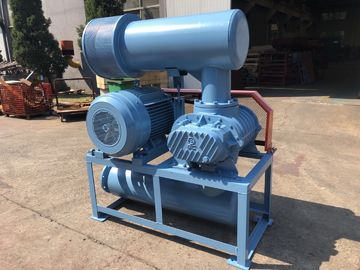

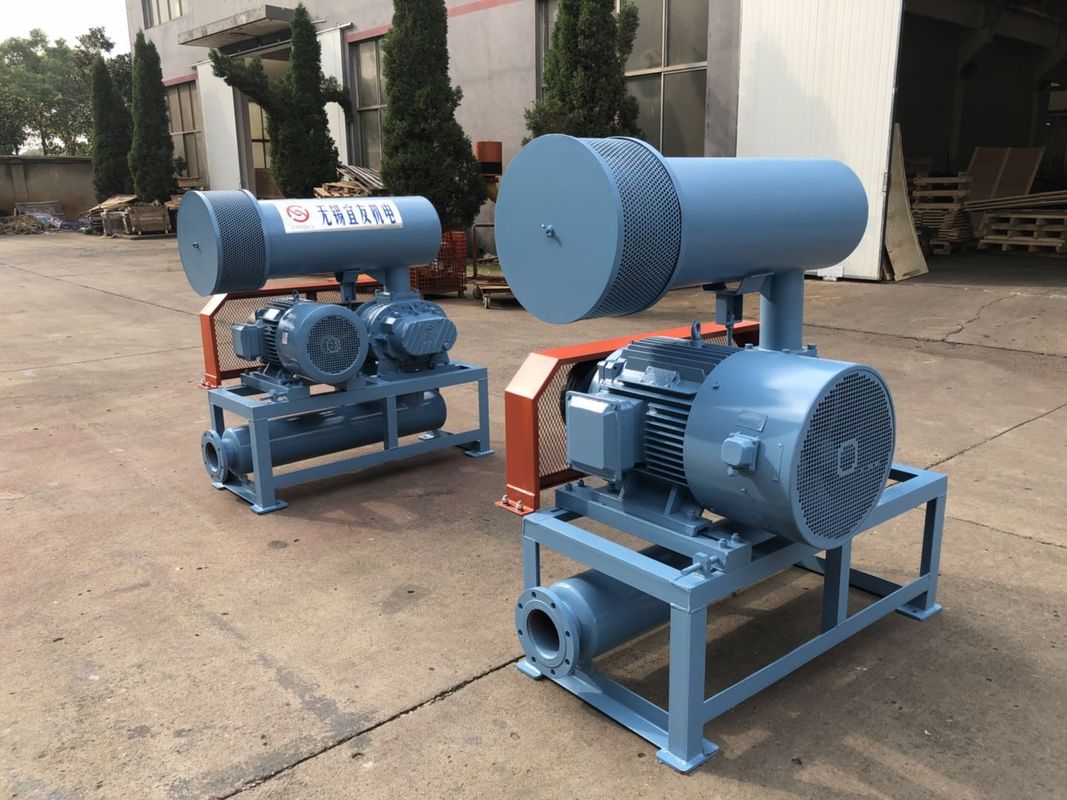

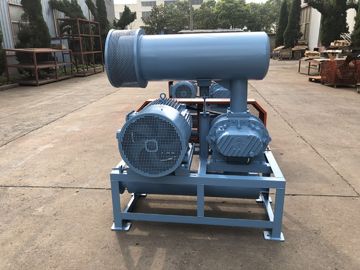

Luftkühlungs-Drehwurzel-Art-Gebläse DN250 15-132KW 80KPA

Luftkühlungs-Drehwurzel-Art-Gebläse DN250 15-132KW 80KPA

  • Luftkühlungs-Drehwurzel-Art-Gebläse DN250 15-132KW 80KPA
  • Luftkühlungs-Drehwurzel-Art-Gebläse DN250 15-132KW 80KPA
  • Luftkühlungs-Drehwurzel-Art-Gebläse DN250 15-132KW 80KPA
  • Luftkühlungs-Drehwurzel-Art-Gebläse DN250 15-132KW 80KPA
  • Luftkühlungs-Drehwurzel-Art-Gebläse DN250 15-132KW 80KPA
Luftkühlungs-Drehwurzel-Art-Gebläse DN250 15-132KW 80KPA
Produktdetails:
Herkunftsort: China
Markenname: BC
Zertifizierung: ISO9001/ISO14001
Modellnummer: BC9020
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: USD 7500-9960 / SET
Verpackung Informationen: Exportstandardholzetui
Lieferzeit: 5 bis 20 Werktage, hängen von der Auftragsmenge und von der Spezifikation ab
Zahlungsbedingungen: L / C, T / T
Versorgungsmaterial-Fähigkeit: 50 Sätze pro Monat
Kontakt
Ausführliche Produkt-Beschreibung
Art: Positiver Verdränger, Wurzeln Art, Luftbeförderung Luft-Kapazität: 26.99-81.37m3/min
Differenzdruck der Entladung: 10-80kpa Leistungsstärke: 15-90KW
Entladungsbohrung: DN250 (10") abkühlende Art: Luft
Anwendung:: Belüftungs-, Polierungs-, pneumatischebeförderung, beantragt Wasserbehandlung, Zement, Rohrreinigung Hauptmaterialien: Roheisen
Markieren:

Hochdruckwurzelartgebläse

,

3 Vorsprungs-Wurzel-Art-Gebläse

,

Hochdruckgebläse mit 3 Vorsprungswurzeln



Wurzel-Gebläse des Vorsprungs-DN250 drei, 15-132KW, 80KPA Luftkühlungs-Drehgebläse





Weil Gebläse voll-adiabatische Leistungsfähigkeit sowie volumetrische Leistungsfähigkeit verbessert und wunderbare Luft liefern haben



Eigenschaften der Kapazität vs.pressure.



Modell

BC9020

Luftkapazität

26.99-81.37m3/min

Entladen Sie Differenzdruck

10-80KPA

Drehgeschwindigkeit

700-1500rpm

Bewegungsart

15KW-132KW

380/400/415/440V, 3PHASES, 50/60HZ, Frequenzmotor auch verfügbar

Bewegungsmarke

Standard: Motor Siemens Beide oder Wannan

Siemens und ABB-Motor für Ihre Wahl

Installationsart

Standard: horizontale Art.



Vertikale Art verfügbar für Ihre Wahl

Farbe Besonders angefertigt, Standard von RAL6011

N.W. des Gebläses ohne Motor

1310 Kilogramm

Verpackende Größe ca.

2.62*1.78*2.45m (length*width*height)





Eigenschaften:

Gebläse des Dreivorsprunges 1.Because benötigen nicht Wasserkühlmittel innerhalb des steigenden Drucks 80kpa.

2. Das Stirnradgetriebe wird für viel stabilere Beförderung angenommen.



3. Durch Annahme eines speziellen Profils des Rotors, kann die Freigabe zwischen den Rotoren gehalten werden, um konstant zu sein,

welches die Leistungsfähigkeit sogar höher macht.

4. Die Präzision von Rotoren wird völlig durch Massenproduktion auf genauen NC-Maschinen gesteuert. Darüber hinaus

die Rotoren sind von den Erschütterungen fast frei, da sie im Herstellungsstadium dynamisch ausgeglichen sind



bereits.

5. Die schraubenartigen Steuerräder werden nicht nur, um das Gebrauchsleben zu verlängern aber angenommen Geräusche niedriger auch zu machen.



Parameterblatt


Modell Portdurchmesser
(Millimeter)
Geschwindigkeit Einlasskapazität (m3/min) und Wellenenergie (Kilowatt)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
U/min m3/min Kilowatt m3/min Kilowatt m3/min Kilowatt m3/min Kilowatt
BC9020 250 (10") 700 35,0412,1132,7218,9930,9325,3629,4829,05
850 43,7314,7141,4123,0639,6130,8038,1735,28
1000 52,4117,3050,1027,1248,3036,2346,8541,50
1150 61,1019,9058,7831,1956,9941,6755,5447,73
1250 66,8921,6364,5833,9062,7845,2961,3351,88
1400 75,5824,2273,2637,9771,4750,7370,0258,10
1500 81,3725,9579,0540,6977,2654,3575,8162,25




Modell Portdurchmesser
(Millimeter)
Geschwindigkeit Einlasskapazität (m3/min) und Wellenenergie (Kilowatt)
0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
U/min m3/min Kilowatt m3/min Kilowatt m3/min Kilowatt m3/min Kilowatt
BC9020 250 (10") 700 28,1535,9126,9942,76
850 36,8343,6035,6851,93
1000 45,5251,3044,3661,0943,2670,8942,2880,68
1150 54,2158,9953,0570,2651,9581,5250,9792,79
1250 60,0064,1258,8476,3757,7488,6156,76100,86
1400 68,6971,8167,5385,5366,4399,2465,44112,96
1500 74,4876,9473,3291,6472,22106,3371,24121,03





Struktur des Gebläsehauptteils


Luftkühlungs-Drehwurzel-Art-Gebläse DN250 15-132KW 80KPA 0





Nein.

Teil-Name

Menge.



Nein.

Teil-Name

Menge.



Nein.

Teil-Name

Menge.

1

Fußnote

2



9

Linke Seitenverkleidung

1



17

Öltank

1

2

Hexagonbolzen

4



10

Runder Stift

4



18

Gang

2

3

Antidust-Dichtung

1



11

Gehäuse

1



19

Schlüssel

2

4

Antriebsantreiber

1



12

Öldichtung

4



20

Axialer Ärmel

2

5

Lager

2



13

Rechte Seitenverkleidung

1



21

Lager

2

6

Gefahrener Antreiber

2



14

Bolzen

16



22

Grundplatte

2

7

Staubschale

1



15

Verschnaufpause

1



23

Justierbare Auflage

mehrere

8

Schmiernippel

2



16

Bolzen

8



24

Magnetische Nuss

1





Zusammenbauende Zeichnung des Gebläsepakets



Luftkühlungs-Drehwurzel-Art-Gebläse DN250 15-132KW 80KPA 1





Standardversorgung Bereich



1. bloßes Wellengebläse

2. Druck Ventil entlasten

3. OblatenRückschlagventil (dünne Art)

4. Ansauggeräuschdämpfer (mit Luftfilter)

5. Abgasschalldämpfer

6. allgemeine Basis (mit Gurtabdeckung)

7. flexibles Gelenk- und Schockgummiauflage

8. Bewegungsflaschenzug

9. Druckmesser

10. V-Gürtel

11. Bolzen und Nüsse und andere Verbindungsteile

12. Elektromotor
