Berufshersteller von verschiedenen Arten von Gebläsen
 |
| Herkunftsort: | China |
| Markenname: | BK |
| Zertifizierung: | ISO9001/ISO14001/CE |
| Modellnummer: | BK6005 |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiation |
| Verpackung Informationen: | Exportieren Sie Standard-Holzkiste |
| Lieferzeit: | 5 bis 20 Werktage, hängen von der Auftragsmenge und von der Spezifikation ab |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 100 Sätze pro Monat |
| Luftkapazität: | 4.58-12.74m3/min | Entladen Sie Differenzdruck: | 10-80KPA |
|---|---|---|---|
| Leistungsstärke: | 2.2-22KW | Entladungsbohrung: | DN80 (3") |
| Kühltyp: | Luft | Anwendung:: | Belüftungs-, Polierungs-, pneumatischebeförderung, beantragt Wasserbehandlung, Zement, Rohrreinigung |
| Lager: | NSK, SKF-foroption | Farbe: | Standard-RAL6011 oder besonders angefertigt |
| Markieren: | Vorsprungswurzelgebläse der pneumatischen Beförderung Tri,Tri Wurzelgebläse des Vorsprunges 80kpa,Hochdruckgebläse der wurzeln 80kpa |
||

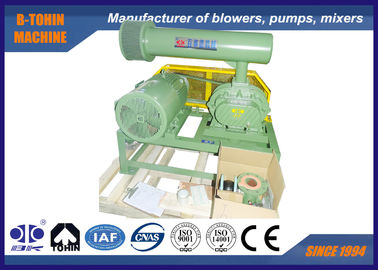

Vorsprungs-Wurzel-Gebläse der Belüftungs-drei, Drehgebläse, 10KPA - 80KPA, Luftgebläse
Über BK
BK-Wurzel-Gebläse ist eine Art Produkt entworfen und entsprechend den nationalen Standards hergestellt.
Diese Art Gebläse wird weit in der AbwasserWasserbehandlung angewendet, die als areator verwendet wird.
Spezifikationen:
|
Modell |
BK6005 |
|
Luftkapazität |
3.54-11.74m3/min |
|
Entladen Sie Differenzdruck |
10-80KPA |
|
Drehgeschwindigkeit |
850-1800rpm |
|
Bewegungsart |
2.2KW-22KW 380/400/415/440V, 3PHASES, 50/60HZ |
|
Bewegungsmarke |
Standard: Motor Siemens Beide oder Wannan Siemens und ABB-Motor für Ihre Wahl |
|
Installationsart |
Standard: horizontale Art. Vertikale Art verfügbar für Ihre Wahl |
|
N.W. des Gebläses ohne Motor |
241 Kilogramm |
|
Verpackende Größe ca. |
1.5*1.05*1.75m (length*width*height) |
Eigenschaften:
1. schraubenartige Art Steuerräder für reibungsloses Funktionieren
2. gibt Vertrag, Flexibilität in der Installation Benutzern mehr Wahlen.
3. integrale Struktur des Antreibers und der Welle, zum von Mängel der aufgeteilten Struktur zu vermeiden
4. Die SKF-Öldichtungen, die von fluoro Gummi mit guter Verschleißfestigkeit und Hochtemperaturwiderstand hergestellt werden, ist installiert.
5. Niedrige Erschütterung und kleiner Energieverbrauch.
Parameterblatt
| Modell | Hafen-Durchmesser (Millimeter) | Geschwindigkeit | Einlassluftstrom (m3/min) und Wellenenergie (Kilowatt) | |||||||||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
| U/min | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | ||
| BK6005 | 80 (3") | 850 | 5,01 | 1,66 | 4,58 | 2,95 | 4,26 | 3,90 | 3,99 | 4,87 | 3,75 | 6,00 | 3,54 | 7,13 | ||||
| 1000 | 6,07 | 1,95 | 5,65 | 3,47 | 5,33 | 4,59 | 5,05 | 5,73 | 4,82 | 7,06 | 4,60 | 8,39 | 4,40 | 9,45 | 4,22 | 10,73 | ||
| 1150 | 7,13 | 2,24 | 6,71 | 3,99 | 6,39 | 5,28 | 6,11 | 6,59 | 5,88 | 8,12 | 5,67 | 9,65 | 5,46 | 10,87 | 5,29 | 12,33 | ||
| 1250 | 7,84 | 2,44 | 7,42 | 4,34 | 7,10 | 5,74 | 6,82 | 7,16 | 6,59 | 8,82 | 6,38 | 10,49 | 6,17 | 11,82 | 5,99 | 13,41 | ||
| 1400 | 8,91 | 2,73 | 8,48 | 4,86 | 8,16 | 6,43 | 7,89 | 8,02 | 7,65 | 9,88 | 7,44 | 11,74 | 7,23 | 13,24 | 7,06 | 15,02 | ||
| 1500 | 9,61 | 2,92 | 9,19 | 5,21 | 8,87 | 6,89 | 8,59 | 8,60 | 8,36 | 10,59 | 8,15 | 12,58 | 7,94 | 14,18 | 7,76 | 16,09 | ||
| 1650 | 10,68 | 3,22 | 10,25 | 5,73 | 9,93 | 7,58 | 9,66 | 9,46 | 9,42 | 11,65 | 9,21 | 13,84 | 9,00 | 15,60 | 8,83 | 17,70 | ||
| 1800 | 11,74 | 3,51 | 11,31 | 6,25 | 11,00 | 8,27 | 10,72 | 10,32 | 10,49 | 12,71 | 10,27 | 15,10 | 10,07 | 17,02 | 9,89 | 19,31 | ||
Struktur des Gebläsehauptteils
|
Nein. |
Teil-Name |
Menge. |
|
Nein. |
Teil-Name |
Menge. |
|
Nein. |
Teil-Name |
Menge. |
|
1 |
Fußnote |
2 |
|
9 |
Linke Seitenverkleidung |
1 |
|
17 |
Öltank |
1 |
|
2 |
Hexagonbolzen |
4 |
|
10 |
Runder Stift |
4 |
|
18 |
Gang |
2 |
|
3 |
Antidust-Dichtung |
1 |
|
11 |
Gehäuse |
1 |
|
19 |
Schlüssel |
2 |
|
4 |
Antriebsantreiber |
1 |
|
12 |
Öldichtung |
4 |
|
20 |
Axialer Ärmel |
2 |
|
5 |
Lager |
2 |
|
13 |
Rechte Seitenverkleidung |
1 |
|
21 |
Lager |
2 |
|
6 |
Gefahrener Antreiber |
2 |
|
14 |
Bolzen |
16 |
|
22 |
Grundplatte |
2 |
|
7 |
Staubschale |
1 |
|
15 |
Verschnaufpause |
1 |
|
23 |
Justierbare Auflage |
mehrere |
|
8 |
Schmiernippel |
2 |
|
16 |
Bolzen |
8 |
|
24 |
Magnetische Nuss |
1 |
Zusammenbauende Zeichnung des Gebläsepakets

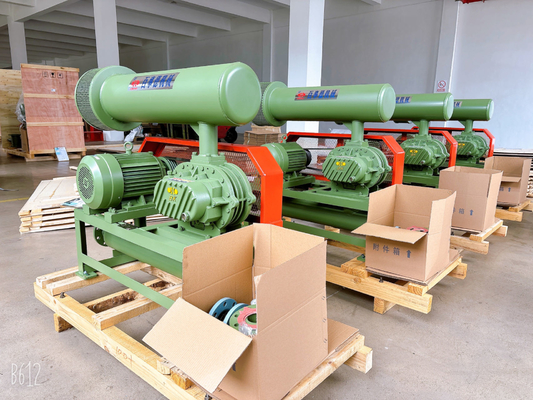

Standardversorgung Bereich
1. Gebläsehauptteil
2. Druck Ventil entlasten
3. Rückschlagventil
4. Einlassschalldämpfer (mit Luftfilter)
5. Entladungsschalldämpfer
6. allgemeine Basis (mit Gurtabdeckung)
7. flexibles Gelenk- und Schockgummiauflage
8. Bewegungsflaschenzug
9. Druckmessgerät
10. V-Gürtel
11. Bolzen und Nüsse und andere Verbindungsteile
12. Elektromotor
