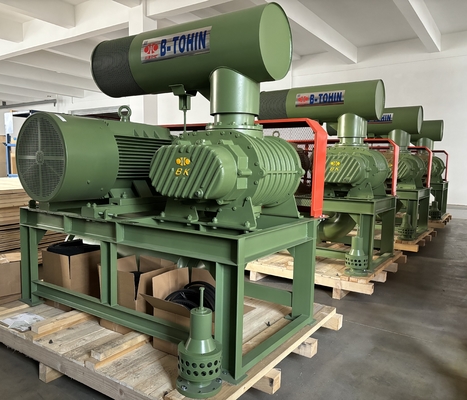

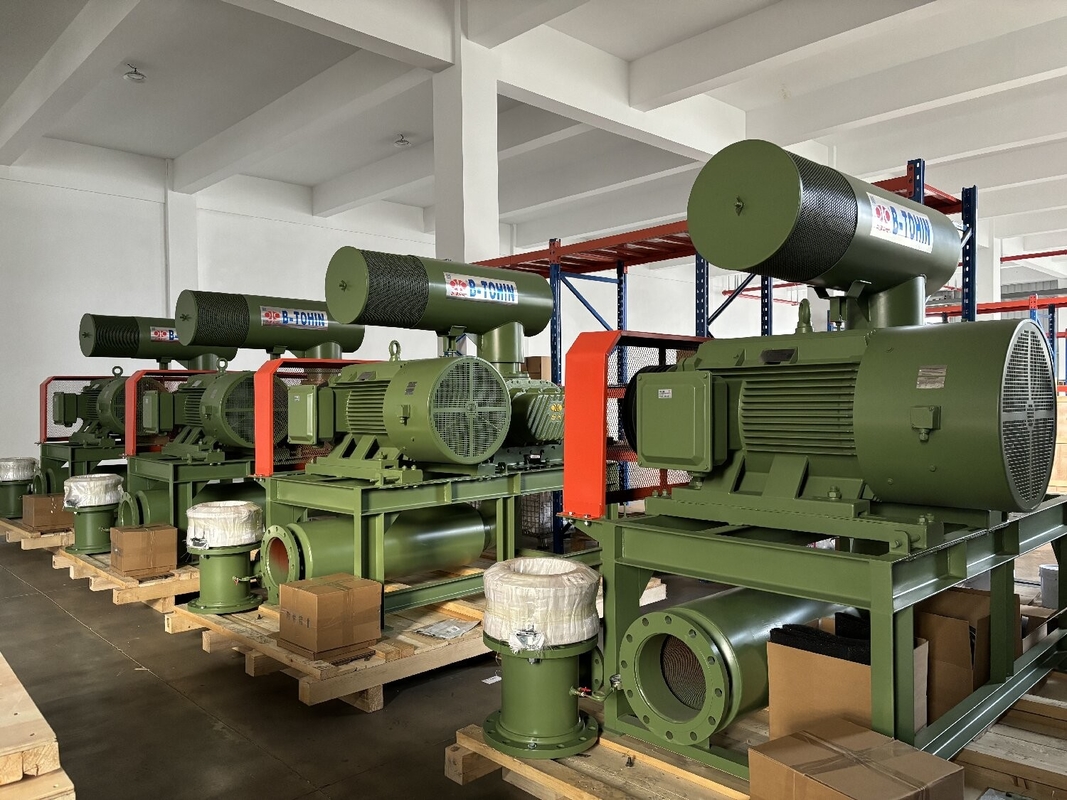

Grüner Achsstrom Drei-Lobwurzel-Bläser BK8024S 90KW zur Wasseraufbereitung

Grüner Achsstrom Drei-Lobwurzel-Bläser BK8024S 90KW zur Wasseraufbereitung

Grüner Achsstrom Drei-Lobwurzel-Bläser BK8024S 90KW zur Wasseraufbereitung
Green Axial Flow Three Lobe Roots Blower BK8024S 90KW For Water Treatment
Grüner Achsstrom Drei-Lobwurzel-Bläser BK8024S 90KW zur Wasseraufbereitung
Produktdetails:
Herkunftsort: China
Markenname: BK
Zertifizierung: ISO9001 / ISO14001/CE
Modellnummer: BK8024S
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: USD 7890- USD 9860
Verpackung Informationen: Export Holzkiste
Lieferzeit: 45 Arbeitstage
Zahlungsbedingungen: L / C, T / T
Versorgungsmaterial-Fähigkeit: 200 Sätze pro Monat
Kontakt
Ausführliche Produkt-Beschreibung
Name: Drei-Loben-Wurzel-Bläser Material: Eisen
Luftstrom: 330,69 m3/min-77,85 m3/min Farbe: maßgeschneidert
Umdrehungsfrequenz der Bläser: 700 bis 1500 Umdrehungen Stromspannung: 380 V/400 V/415V/440V/angepasst
Frequenz: 50Hz/60Hz Anwendung: Abwasserbehandlung
Typ der Anlage:: Horizontal oder vertikal
Hervorheben:

3 Vorsprungs-Wurzel-Gebläse

,

Gebläse der pneumatischen Beförderung



Über BK
BK Roots Gebläse ist eine Art Produkt, das nach nationalen Standards und mit aus Amerika eingeführten Techniken entwickelt und hergestellt wird. Dieses Gebläse zeichnet sich durch eine einfache Struktur und eine hohe volumetrische Effizienz aus.

Spezifikationen:

Modell BK8024S
Luftkapazität 33,69m3/Min-77,85m3/Min
Differenzdruck 10-60KPA
Drehzahl 700U/min-1500U/min
Motortyp 22KW-90KW
380/400/415/440V, 3PHASEN, 50/60HZ
Installationstyp Standard: horizontaler Typ.
Vertikaler Typ optional erhältlich
N.W. des Gebläses ohne Motor 800 kg
Verpackungsgröße ca. 2,35*1,65*2,60m (Länge*Breite*Höhe)
Merkmale 1. Spiralverzahnte Zahnräder für einen reibungslosen Betrieb
2. Kompakte, flexible Installation bietet dem Benutzer mehr Auswahlmöglichkeiten.
3. Integrierte Struktur von Laufrad und Welle vermeidet Nachteile der geteilten Struktur des Gebläses
4. Verwendung importierter Öldichtungen aus Fluorkautschuk mit perfekter Verschleißfestigkeit und Hochtemperaturbeständigkeit.
5. Geringe Geräuschentwicklung, geringe Vibrationen und geringer Energieverbrauch.



Parameter



Modell Anschlussdurchmesser (mm) Drehzahl Einlasskapazität (m3/min) und Wellenleistung (KW)
0,1kgf/cm2 0,2kgf/cm2 0,3kgf/cm2 0,4kgf/cm2 0,5kgf/cm2 0,6kgf/cm2 0,7kgf/cm2 0,8kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O 5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0,01Mpa 0,02Mpa 0,03Mpa 0,04Mpa 0,05Mpa 0,06Mpa 0,07Mpa 0,08Mpa
U/min m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW
BK8024S 200(8") 800 40,55 19,47 38,59 24,83 37,09 30,18 35,82 35,54 34,7 40,9 33,69 46,25
850 43,39 20,69 41,42 26,38 39,92 32,07 38,65 37,76 37,53 43,45 36,52 49,14
900 46,22 21,90 44,25 27,93 42,75 33,96 41,48 39,98 40,36 46,01 39,35 52,03
1000 51,88 24,34 49,92 31,03 48,41 37,73 47,14 44,42 46,02 51,12 45,01 57,82
1050 55,86 25,99 53,96 33,14 52,50 40,29 51,26 47,44 50,18 54,59 49,20 61,75
1150 58,61 27,17 56,71 34,65 55,24 42,12 54,01 49,60 52,93 57,08 51,95 64,55
1250 64,11 29,53 62,20 37,66 60,74 45,79 59,51 53,91 58,42 62,04 57,44 70,16


Beschreibung der Gebläseteile:

Gehäuse Hergestellt aus Gusseisen HT200
ENDLESS-Struktur zur Effizienzsteigerung, einmalig von CNC-Zentrum mit hoher Präzision bearbeitet

Rotor (Welle und Laufrad) Hergestellt aus Gusseisen QT500
Das Laufrad und die Welle sind als einteiliges Teil gegossen.
NC-Hobelmaschine zur Bearbeitung für hohe Präzision
Lager am Getriebeende Hergestellt aus GCr15
NSK-Marke, zweireihiges Schrägkugellager, axial belastbar
Lager am Antriebsende Hergestellt aus GCr15
NSK-Marke, Zylinderrollenlager
Zahnrad Hergestellt aus 20CrMnTi
Kegelradstruktur für reibungsloseren Lauf
Wellendichtung Hergestellt aus Fluorkautschuk
temperaturbeständig und langlebig.


Funktionsprinzip

Roots-Gebläse ist ein volumetrisches Gebläse und fördert eine feste Luftmenge proportional zu seiner Drehzahl. Bei jeder Umdrehung führen zwei Lappen drei Mal Luft ein und aus. Im Vergleich zu einem zweilappigen Gebläse hat es weniger Luftpulse, geringere Lastschwankungen, höhere Festigkeit, geringere Geräuschentwicklung und Vibrationen.

Zwei parallele Wellen haben jeweils drei Lappen, alle Lappen halten einen kleinen Abstand zueinander und zum Gehäuse. Bei jeder Lappenrotation wird eine bestimmte Luftmenge am Einlass angesaugt und von der Innenfläche des Gehäuses zum Auslass des Gebläses transportiert.

Zwei Wellen werden durch die Zahnräder angetrieben, keine Berührung zwischen den Lappen, so dass sie sich ohne Schmierung im Inneren mit hoher Geschwindigkeit drehen können. Es hat folgende Eigenschaften: einfache Konfiguration; reibungsloser Lauf; gute Leistungsstabilität. Es wurde in verschiedenen Industrien weit verbreitet eingesetzt.



Grüner Achsstrom Drei-Lobwurzel-Bläser BK8024S 90KW zur Wasseraufbereitung 0

Struktur



Grüner Achsstrom Drei-Lobwurzel-Bläser BK8024S 90KW zur Wasseraufbereitung 1

Grüner Achsstrom Drei-Lobwurzel-Bläser BK8024S 90KW zur Wasseraufbereitung 2

Grüner Achsstrom Drei-Lobwurzel-Bläser BK8024S 90KW zur Wasseraufbereitung 3



Anwendung



Grüner Achsstrom Drei-Lobwurzel-Bläser BK8024S 90KW zur Wasseraufbereitung 4

Grüner Achsstrom Drei-Lobwurzel-Bläser BK8024S 90KW zur Wasseraufbereitung 5



Ausstellung



Grüner Achsstrom Drei-Lobwurzel-Bläser BK8024S 90KW zur Wasseraufbereitung 6



Werkstatt



Grüner Achsstrom Drei-Lobwurzel-Bläser BK8024S 90KW zur Wasseraufbereitung 7



Hauptprodukte



Grüner Achsstrom Drei-Lobwurzel-Bläser BK8024S 90KW zur Wasseraufbereitung 8



Größe und Tag:

3 Vorsprungs-Wurzel-Gebläse,

Gebläse der pneumatischen Beförderung,

wurzelt Vorsprungsgebläse
