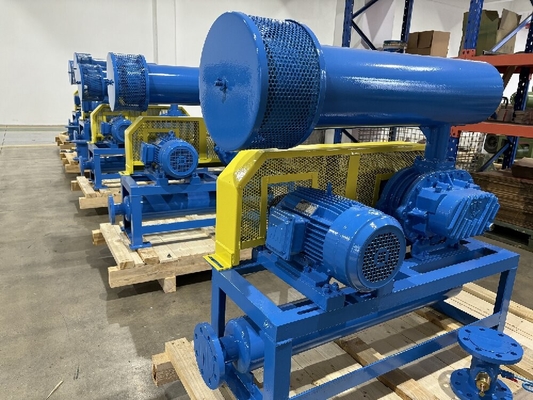

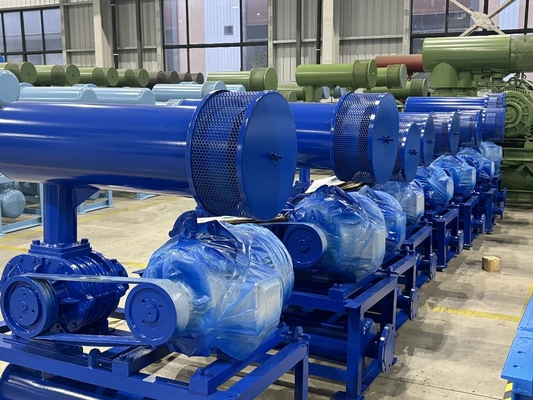

Verdränger-Gusseisen-Roots-Gebläse zum Ausblasen von Asche in Kraftwerken
1. Unternehmensübersicht
Durch fortschrittliche Produktions- und Prüfgeräte, Technologie und Managementmethoden, die aus dem Ausland eingeführt wurden, durch
fortschrittliche Managementsoftware, B-Tohin Machine (Jaingsu) Co.,Ltd. widmet sich der Produktion von hocheffizienten
und energiesparenden Gebläsen. Und es ist unser aufrichtiger Wunsch, dass wir qualitativ hochwertige Produkte und guten Service anbieten.
2. Leistungsparameterblatt von BK6008
| Modell |
BK6008 |
| Luftkapazität |
6,49-20,01m³/min |
| Entlastungsdifferenzdruck |
10-80KPA |
| Drehzahl |
850-1800 U/min |
| Motortyp |
5,5-45KW
380/400/415/440V/220V, 3PHASEN, 50/60HZ, Frequenztyp |
| Installationstyp |
Standard: horizontaler Typ |
*Für verschiedene Installationstypen und Materialien kontaktieren Sie uns bitte.
Herstellungsstandards und -spezifikationen
Die vom Lieferanten bereitgestellten Produkte werden nach folgenden Standards hergestellt:
1.1 JISB8341-1995 "Prüf- und Inspektionsmethode für Verdrängungskompressoren"
1.2 JB/T8941.1-1999 "Bedingungen für Roots-Gebläse für allgemeine Anwendungen"
1.3 JB/T8941.2-1999 "Leistungsprüfverfahren für Roots-Gebläse für allgemeine Anwendungen"
1.4 GB/T 13306-91 GB / T 13306-91 "Typenschild"
Parametertabelle
| Modell |
Anschlussdurchmesser (mm) |
Drehzahl |
Einlasskapazität (m³/min) und Wellenleistung (KW) |
| 0,1 kgf/cm² |
0,2 kgf/cm² |
0,3 kgf/cm² |
0,4 kgf/cm² |
0,5 kgf/cm² |
0,6 kgf/cm² |
0,7 kgf/cm² |
0,8 kgf/cm² |
| 1000 mmH₂O |
2000 mmH₂O |
3000 mmH₂O |
4000 mmH₂O |
5000 mmH₂O |
6000 mmH₂O |
7000 mmH₂O |
8000 mmH₂O |
| 0,01 MPa |
0,02 MPa |
0,03 MPa |
0,04 MPa |
0,05 MPa |
0,06 MPa |
0,07 MPa |
0,08 MPa |
| U/min |
m³/min |
KW |
m³/min |
KW |
m³/min |
KW |
m³/min |
KW |
m³/min |
KW |
m³/min |
KW |
m³/min |
KW |
m³/min |
KW |
| BK6008 |
125 (5 Zoll) |
850 |
8,66 |
2,54 |
8,04 |
4,49 |
7,56 |
6,03 |
7,16 |
7,59 |
6,81 |
9,40 |
6,49 |
11,21 |
|
|
|
|
| 1000 |
10,45 |
2,99 |
9,83 |
5,28 |
9,35 |
7,10 |
8,95 |
8,93 |
8,6 |
11,06 |
8,28 |
13,19 |
7,98 |
14,81 |
7,72 |
16,85 |
| 1150 |
12,24 |
3,44 |
11,62 |
6,07 |
11,14 |
8,16 |
10,74 |
10,27 |
10,39 |
12,72 |
10,07 |
15,17 |
9,77 |
17,03 |
9,51 |
19,37 |
| 1250 |
13,44 |
3,74 |
12,82 |
6,60 |
12,34 |
8,87 |
11,93 |
11,16 |
11,59 |
13,82 |
11,26 |
16,49 |
10,97 |
18,51 |
10,70 |
21,06 |
| 1400 |
15,23 |
4,19 |
14,61 |
7,39 |
14,13 |
9,94 |
13,72 |
12,50 |
13,38 |
15,48 |
13,06 |
18,46 |
12,76 |
20,73 |
12,49 |
23,59 |
| 1500 |
16,42 |
4,49 |
15,80 |
7,92 |
15,33 |
10,65 |
14,92 |
13,40 |
14,57 |
16,59 |
14,25 |
19,78 |
13,95 |
22,22 |
13,69 |
25,27 |
| 1650 |
18,22 |
4,94 |
17,59 |
8,72 |
17,12 |
11,71 |
16,71 |
14,74 |
16,36 |
18,25 |
16,04 |
21,76 |
15,74 |
24,44 |
15,48 |
27,80 |
| 1800 |
20,01 |
5,39 |
19,39 |
9,51 |
18,91 |
12,78 |
18,50 |
16,08 |
18,16 |
19,91 |
17,83 |
23,74 |
17,54 |
26,66 |
17,27 |
30,32 |
3. Maßzeichnung
11-15KW
18,5-22KW
30KW
4. Rohrleitungszeichnung
5. Vorteile
1) Das Material des Antriebsrads ist 40Cr, das durch Hochfrequenzhärten bearbeitet, durch Zahnradschleifen hergestellt wird, mit 5. Genauigkeitsgrad, und seine Lebensdauer erreicht 50.000 Stunden. Das Zahnradgetriebeteil und die Außenabdeckung sind aus Gusseisen gefertigt und haben ausreichende Steifigkeit, um die Position der Welle unter maximaler Last zu erhalten. Die Teile der Zahnradabdeckung sind präzise für die Montage mit den Lagern bearbeitet.
2) Es gibt flexible Montagemöglichkeiten aufgrund der gleichen Struktur im Einlass und Auslass.
3) Es nimmt eine vernünftigere Lagerstruktur an, die die Lebensdauer des Lagers erhöhen kann.
4) Es ist geräuscharm, vibrationsarm und energiesparend.
6. Zubehör
Überdruckventil
Es ist eine Sicherheitsvorrichtung im System. Wenn das System abnormal arbeitet und der Widerstand höher als der Nennwert ist, öffnet sich das Überdruckventil, um die Luft aus dem Überdruckventil abzulassen und so das Gebläse und den Motor vor Überlastung zu schützen.
Rückschlagventil
Es wird verwendet, um den Rückfluss von Hochdruckluft im System während des Stillstands zu verhindern. Der Rückfluss kann zu einer Umkehrung des Gebläses und dann zu Gebläsefehlfunktionen führen. Der Ventilkörper ist aus Gusseisen gefertigt.
