Gebläse-Roheisen DN200 BKW9020S wassergekühltes Drehvorsprungs-80KPA

Gebläse-Roheisen DN200 BKW9020S wassergekühltes Drehvorsprungs-80KPA

Gebläse-Roheisen DN200 BKW9020S wassergekühltes Drehvorsprungs-80KPA

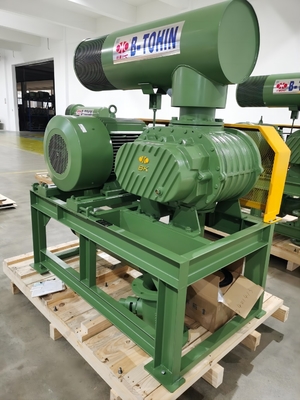

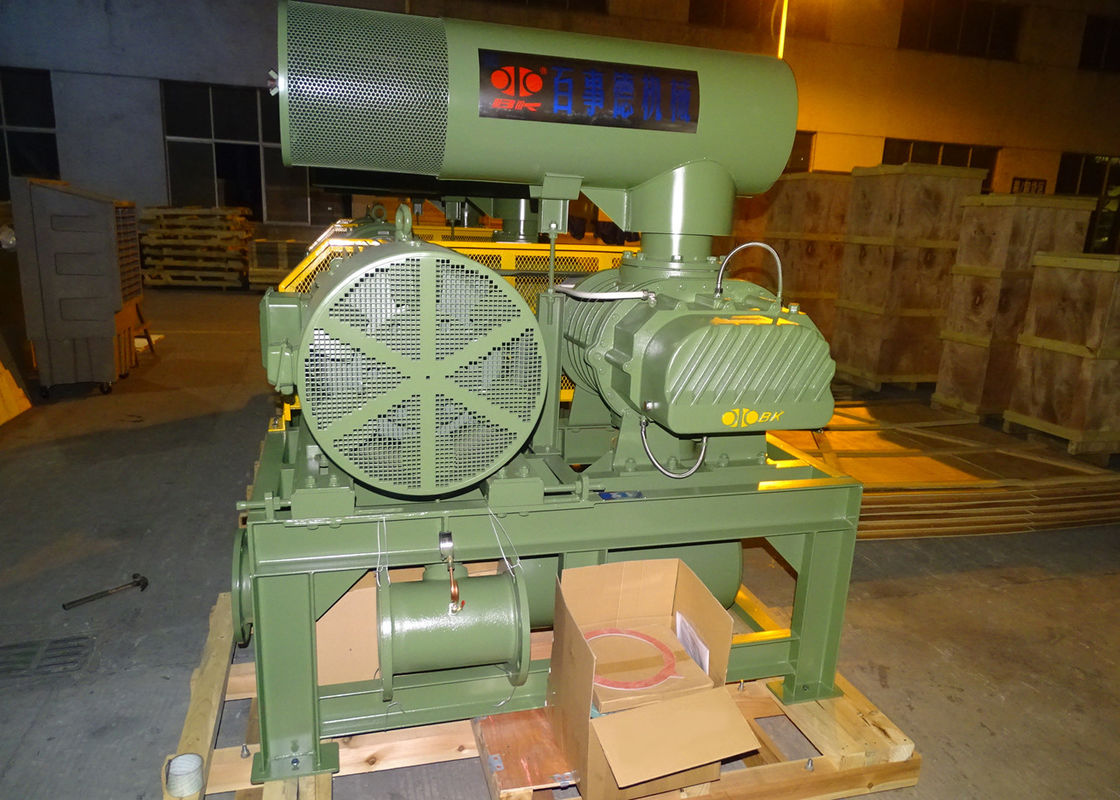

DN200 BKW9020S Water Cooled 80KPA Rotary Lobe Blower Cast Iron
Gebläse-Roheisen DN200 BKW9020S wassergekühltes Drehvorsprungs-80KPA
Produktdetails:
Herkunftsort: CHINA
Markenname: B-TOHIN
Zertifizierung: ISO9001 / ISO14001
Modellnummer: BKW9020S
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Verpackung Informationen: Holzgehäuse für die Ausfuhr
Lieferzeit: 30 Arbeitstage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 30 Sätze/Monat
Kontakt
Ausführliche Produkt-Beschreibung
Produktbezeichnung: Drei-Loben-Wurzel-Bläser Luftstrom: 40.72m3/Min-73.32m3/Min
Paket: Holzgehäuse Kältetyp: Wasser
Umdrehungsfrequenz der Bläser: 1000-1500 U/MIN Spannung: 380V/400V/415V/440V/auf Wunsch
Häufigkeit: 50 Hz/60 Hz Anwendung: Abwasserbehandlung
Typ der Anlage:: horizontal oder vertikal Port Dia.: 200mm (8")
Wellenenergie: 59 bis 126,9 kW Vorteil: Geräusche und Vibrationen gering, klein und kompakt
Kühlwasser: 15 l/min
Hervorheben:

Drehgebläse des vorsprunges drei

,

Drehgebläse des vorsprunges 80kpa

,

Vorsprungsgebläse der Wurzeln drei

Über den BKW9020S


BKW9020S Roots Blower erbt die meisten Komponenten von BK9020, es nimmt Wasserkühlung im Lagerdeckel, die die Temperatur des Lagers beim Arbeiten reduzieren und die Lebensdauer verlängern kann,Es ist Bohrgröße ist DN250, die eine größere Kapazität erzeugen kann, die für Zementfabriken und Kraftwerke geeignet ist.

Der Wurzelbläser der BKW-Serie erbt die meisten Komponenten der Bk-Serie, er verwendet Wasserkühlung im Lagerdeckel, wodurch die Temperatur des Lagers bei der Arbeit reduziert und die Lebensdauer verlängert werden kann.Außerdem hat es eine große Druckfähigkeit.


Spezifikationen



Differenzdruck der Entladung 60 bis 100 KPA
Luftkapazität 400,72 m3/Min-73,32 m3/Min
Drehgeschwindigkeit 1000- bis 1500-Rpm
Typ des Motors 30 kW bis 132 kW
380/400/415/440V, 3 Phasen, 50/60 Hz
Motormarke Standard: Siemens Beide oder Wannan Motor
Siemens und ABB-Motor für Ihre Wahl
Typ der Anlage Standard: horizontaler Typ.
Vertikaler Typ für Ihre Wahl verfügbar
N.W. von Bläsern ohne Motor 1310 kg
Verpackungsgröße ca. 2.62*1,78*2,60 m (Länge*Breite*Höhe)
Eigenschaften 1. Helical-Typ-Zahnräder für einen reibungslosen Betrieb
2Kompakt und flexibel installiert, bietet der Nutzer mehr Auswahlmöglichkeiten.
3- Integration von Drehkreis und Welle für einen stabileren und reibungsloseren Betrieb
4- Einführung von importierten Öldichtungen aus Fluorkautschuk mit hoher Verschleißfestigkeit und hoher Temperaturbeständigkeit.
5. Niedriger Lärm, geringe Vibrationen und Energieverbrauch.





Parameter


Modell Port Dia (MM) Geschwindigkeit Einlassluftstrom (m3/min) und Wellenleistung (KW) (m)3/min)
00,6 kgf/cm2 00,7 kgf/cm2 00,8 kgf/cm2 00,9 kgf/cm2 1.0kgf/cm2 Kühlung
Wasser
6000 mmH2O 7000 mmH2O 8000 mmH2O 9000 mmH2O 10000 mmH2O
0.06Mpa 0.07Mpa 0.08Mpa 0.09Mpa 0.1Mpa
Umdrehungen pro Minute m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW L/min
BKW9020S 200 (8") 1000 44.70 59.00 43.60 65.83 42.58 72.66 41.62 79.49 40.72 86.33 15
1050 47.61 61.95 46.52 69.12 45.50 76.29 44.54 83.47 43.64 90.64
1150 53.50 66.49 52.57 74.19 51.71 81.89 50.90 89.59 50.13 97.29
1250 59.17 72.27 58.24 80.64 57.37 89.01 56.56 97.38 55.79 105.75
1400 67.66 80.94 66.73 90.32 65.86 99.69 65.05 109.07 64.28 118.44
1500 73.32 86.72 72.39 96.77 71.52 106.81 70.71 116.86 69.94 126.90
1600 78.98 92.51 78.05 103.22 77.19 113.93 76.37 124.65 75.60 135.36



Beschreibung der Bläserteile



Gehäuse aus Gusseisen HT200
Endlose Struktur zur Verbesserung der Effizienz, einmalig von CNC-Zentrum mit hoher Präzision bearbeitet

Rotor (Welle und Drehkreislauf) aus Gusseisen QT500
Der Drehgeber und die Welle sind als integraler Bestandteil gegossen.
Einführung von NC-Plannen für die Bearbeitung zur Erreichung hoher Präzision
Zugendlager Hergestellt aus GCr15
NSK-Marke, zweispuriges Winkelkugellager,mit einer Leistung von mehr als 50 W und
Antriebs-Endlager Hergestellt aus GCr15
NSK-Marke, zylindrisches Walzlager
Ausrüstung aus 20CrMnTi
Bevel-Struktur für ein reibungsloseres Laufen
Öldichtung mit einer Breite von mehr als 20 mm
Sie ertragen hohe Temperaturen und haben eine längere Lebensdauer.


Produktumriss



Gebläse-Roheisen DN200 BKW9020S wassergekühltes Drehvorsprungs-80KPA 0

BKWUmrissdimensionsblatt                       Einheit: mm

Typ		 Port Dia Motorleistung Eine B C D E F G H K M N 0 P Q 4-M16 × h Gewicht
((in kg)
BKW4005 40 (((1,5") 1.5·4 700 590 90 90 456 194 215 827 129 300 370 95 130 18 4-M16×300 65
BKW4007 50 (((2") 1.5 ¢5.5 820 640 90 90 457 185 236 872 151 370 440 105 130 18 4-M16×300 92
BKW5003 65 (((2,5") 5.5 ¢7.5 1190 940 90 200 532 172 200 1072 133 346 410 115 190 18 4-M16×300 181
11 ¢15 474 538
BKW5006 100 (((4") 5.5 ¢7.5 1220 980 90 228 592 199 234 1216 170 369 433 150 230 18 4-M16×300 214
11 ¢15 489 553
18.5 ¢22 534 598
BKW6005 80 (((3") 5.5 ¢7.5 1330 1054 100 221 598 179 237 1162 161 332 406 135 200 18 4-M16×300 256
11 bis 15 458 532
18.5 ¢22 493 567
BKW6008 125 (((5") 5.5 ¢7.5 1335 1084 110 222 688 206 297 1375 150 300 385 165 250 18 4-M16×400 305
11 ¢15 410 495
18.5 ¢22 455 540
30 495 580
37 ¢ 45 560 645
BKW7006 100 (((4") 11 bis 15 1495 1214 113 282 725 205 254 1432 198 489 563 150 230 18 4-M16×400 400
18.5 ¢22 534 608
30 574 648
37 ¢ 45 636 710
BKW7011 150 (((6") 11 ¢15 1495 1200 123 271 829 232 324 1484 190 443 536 180 280 24 4-M16×400 492
18.5 ¢22 457 550
30 497 590
37 ¢ 45 559 652
BKW8016S 150 (((6") 30 ¢ 90 1658 1390 105 283 962 332 413 1862 217 670 780 180 280 24 4-M16×400 730
BKW8024S 200(8") 22 ¢ 90 1750 1490 105 345 1010 284 452 1890 334 780 875 190 350 24 4-M16×400 800
BKW9020S 200(8") 30°132 4-M16×400
BKW9030S 250 (((10") 37 ¢ 90 2140 1840 105 385 1056 294 544 2118 344 808 918 230 360 38 4-M16×400 1300
110 bis 220 960 1070
BKW10027S 300 (((12") 37 bis 90 2070 1750 105 375 1144 289 587 2274 334 860 970 245 380 38 4-M16×400 1600
10 ¢220 2210 1890 960 1070
BKW10034S 350 ((14") 75 ¢ 315 2255 1940 105 455 1268 344 642 2347 432 990 1100 260 440 38 4-M16×400 1900
Standardzubehör: Ein- und Auslassdämpfer, Druckmessgerät, Grundrahmen, Bläserrolle, Motorrolle, Gurt, Gurtschutz, Hilfsventil, Kontrollventil.
Die oben genannten Gewichte gelten nur für Standardzubehör, Motor ausgenommen.
Die Abmessungen für den mit einem Hochspannungsmotor ausgestatteten Bläser werden speziell geliefert.





Arbeitsprinzip

Ein Wurzelbläser ist ein Würfelbläser, der eine bestimmte Luftmenge im Verhältnis zu seiner Drehgeschwindigkeit entlässt.Verglichen mit zwei Lappen Bläser, ist es von weniger Luftpulsen, kleineren Lastveränderungen, höherer Festigkeit, geringerer Geräusche und Vibrationen.

Zwei parallele Schächte haben jeweils drei Lappen, alle Lappen halten einen geringen Abstand zueinander und beherbergen die Innenseite.eine bestimmte Luft wird am Eingang absorbiert und aus dem Gehäuse in der Innenfläche zum Ablassanschluss des Blasers übertragen.

Zwei Wellen werden durch die Zeiträume gedreht, ohne dass zwischen den Lappen berührt wird, so dass sie mit hoher Geschwindigkeit ohne Schmierung im Inneren gedreht werden können.Einfache Konfiguration■ ein reibungsloses Laufen; gute Leistungsstabilisierung; in verschiedenen Branchen weit verbreitet.







Es ist ein sauberes Wasser ohne Fremdstoffe erforderlich.

Die Wassertemperatur muss unter 40 °C liegen.
