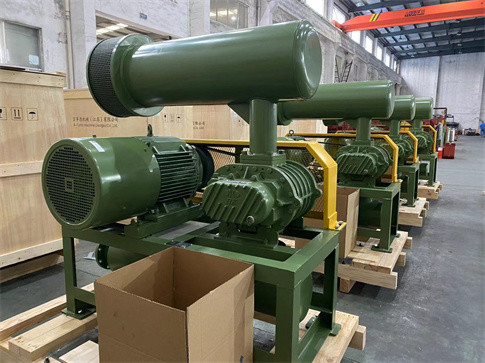

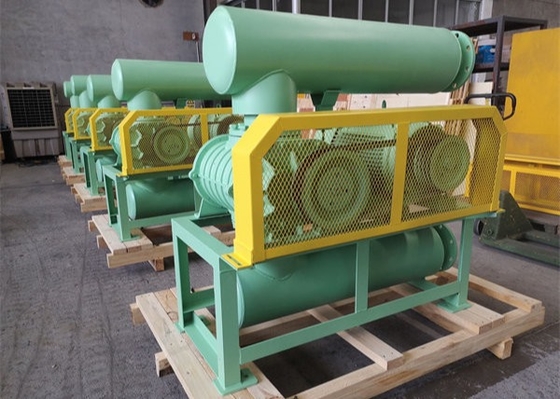

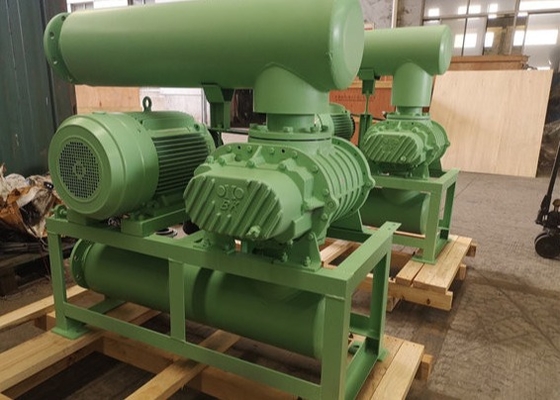

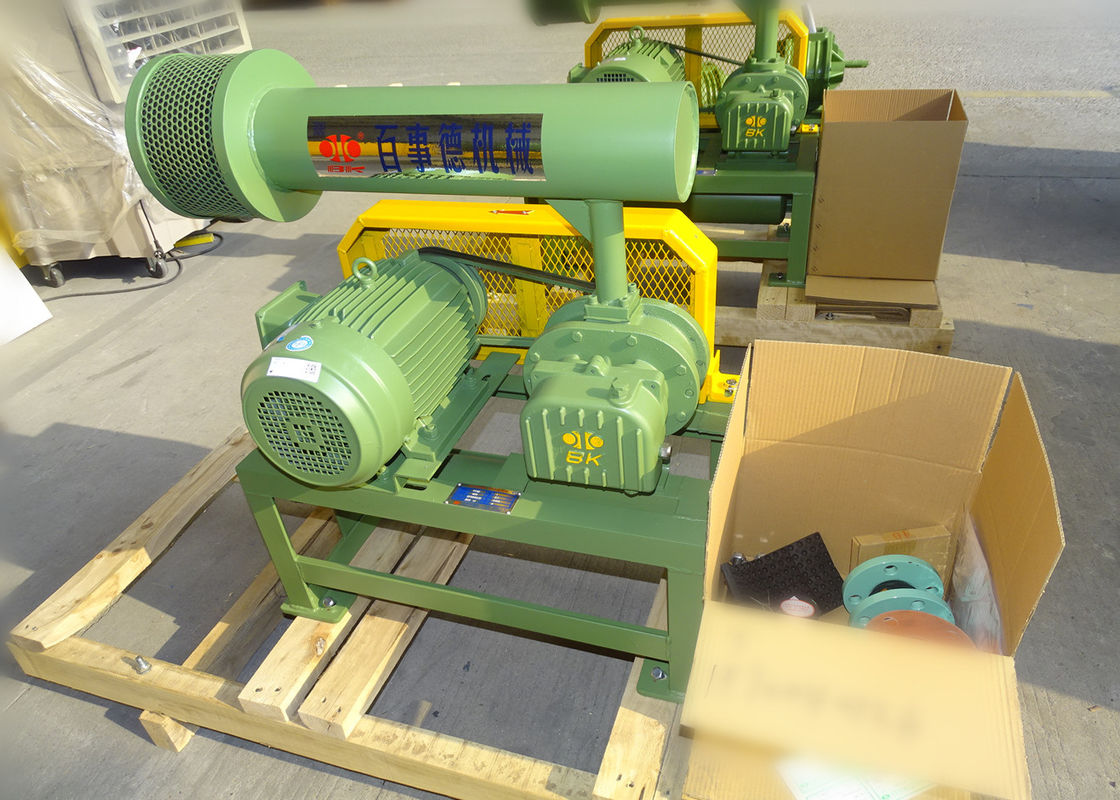

80 Kpa Wasserkühlung Hochdruck-Drei-Lopfen-Wurzel-Bläser

80 Kpa Wasserkühlung Hochdruck-Drei-Lopfen-Wurzel-Bläser

80 Kpa Wasserkühlung Hochdruck-Drei-Lopfen-Wurzel-Bläser
80Kpa Water Cooling High Pressure Three Lobe Roots Blower
80 Kpa Wasserkühlung Hochdruck-Drei-Lopfen-Wurzel-Bläser
Produktdetails:
Herkunftsort: CHINA
Markenname: B-TOHIN/BK
Zertifizierung: ISO9001 / ISO14001
Modellnummer: BKW9020S
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Verpackung Informationen: Exportstandardholzetui
Lieferzeit: 30 Arbeitstage nach Erhalt der Vorauszahlung
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 500 Sätze/Monat
Kontakt
Ausführliche Produkt-Beschreibung
Name: Drei-Loben-Wurzel-Bläser Luftstrom: 420,58 m3/Min80,18 m3/Min
Druck: 0.1-0.8kgf/cm2 Paket: Exportierte Holzkiste
Kühlart: Wasser Automatische Note: Automatisch, halbautomatisch
Verpackungstyp: Fall Umdrehungsfrequenz der Bläser: 1000 bis 1600
Anwendung: Abwasserbehandlung Typ der Anlage:: Horizontal oder vertikal
Hervorheben:

Tri Wurzelgebläse des Vorsprunges DN250

,

Vorsprungswurzelgebläse der Wasserkühlung Tri

,

Hochdruckgebläse der wurzeln 80Kpa



DN200 BKW9020S Roots-Gebläse Wasserkühlung


Das BKW9020S Roots-Gebläse übernimmt die meisten Komponenten des BK9020 und verwendet eine Wasserkühlung im Lagerdeckel, was die Lagertemperatur im Betrieb reduziert und die Lebensdauer verlängert. Die Bohrung hat einen Durchmesser von DN250 und kann eine größere Kapazität erzeugen, die für den Einsatz in Zementwerken und Kraftwerken geeignet ist.



1. Stirnradgetriebe für einen reibungslosen Betrieb
2. Kompakte Bauweise, Flexibilität bei der Installation bietet dem Benutzer mehr Auswahlmöglichkeiten.
3. Integrierte Struktur von Laufrad und Welle für einen stabileren und reibungsloseren Betrieb
4. Verwendung von importierten Öldichtungen aus Fluorkautschuk mit hoher Verschleiß- und Hitzebeständigkeit.
5. Geringe Geräuschentwicklung, geringe Vibrationen und geringer Energieverbrauch.


Spezifikationen:

Differenzdruck am Auslass 60-100KPA
Luftleistung 42,58m³/Min-80,18m³/Min
Drehzahl 1000U/min-1500U/min
Motortyp 75KW-160KW
380/400/415/440V, 3PHASEN, 50/60HZ
Installationstyp Standard: horizontal.
Vertikale Ausführung auf Anfrage erhältlich
NW des Gebläses ohne Motor 1310 kg
Verpackungsgröße ca. 2,62*1,78*2,60m (Länge*Breite*Höhe)




Parameter


Modell Anschlussdurchmesser (MM) Drehzahl Einblasluft (m³/min) und Wellenleistung (KW)(m3/min)
0,6kgf/cm2 0,7kgf/cm2 0,8kgf/cm2 0,9kgf/cm2 1,0kgf/cm2 Kühlung
Wasser
6000mmH2O 7000mmH2O 8000mmH2O 9000mmH2O 10000mmH2O
0,06Mpa 0,07Mpa 0,08Mpa 0,09Mpa 0,1Mpa
U/min m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW L/min
BKW9020S 200 (8") 1000 44,70 59,00 43,60 65,83 42,58 72,66 41,62 79,49 40,72 86,33 15
1050 47,61 61,95 46,52 69,12 45,50 76,29 44,54 83,47 43,64 90,64
1150 53,50 66,49 52,57 74,19 51,71 81,89 50,90 89,59 50,13 97,29
1250 59,17 72,27 58,24 80,64 57,37 89,01 56,56 97,38 55,79 105,75
1400 67,66 80,94 66,73 90,32 65,86 99,69 65,05 109,07 64,28 118,44
1500 73,32 86,72 72,39 96,77 71,52 106,81 70,71 116,86 69,94 126,90
1600 78,98 92,51 78,05 103,22 77,19 113,93 76,37 124,65 75,60 135,36



Beschreibung der Gebläseteile:

Gehäuse Hergestellt aus Gusseisen HT200
ENDLESS-Struktur zur Effizienzsteigerung, einteilig bearbeitet im CNC-Zentrum mit hoher Präzision

Rotor (Welle und Laufrad) Hergestellt aus Gusseisen QT500
Das Laufrad und die Welle sind als ein Teil gegossen.
Bearbeitung mit NC-Hobelmaschine zur Erzielung hoher Präzision
Lager des Getriebekopfes Hergestellt aus GCr15
NSK-Marke, zweireihiges Schrägkugellager, axial belastbar
Lager des Antriebskopfes Hergestellt aus GCr15
NSK-Marke, Zylinderrollenlager
Zahnrad Hergestellt aus 20CrMnTi
Kegelradstruktur für einen reibungsloseren Lauf
Wellendichtung Hergestellt aus Fluorkautschuk
hitzebeständig und langlebig.


Funktionsprinzip

Das Roots-Gebläse ist ein Verdrängergebläse, das eine feste Luftmenge proportional zu seiner Drehzahl abgibt. Bei jeder Umdrehung führen zwei Lappen drei Luftansaug- und -ausstoßvorgänge durch. Im Vergleich zu einem zweilappigen Gebläse hat es weniger Luftpulse, geringere Lastschwankungen, höhere Festigkeit, geringere Geräuschentwicklung und Vibrationen.

Zwei parallele Wellen haben jeweils drei Lappen, die Lappen haben geringen Abstand zueinander und zum Gehäuse. Bei jeder Lappenrotation wird eine bestimmte Luftmenge am Einlass angesaugt und von der Innenfläche des Gehäuses zum Auslass des Gebläses transportiert.

Die beiden Wellen werden durch die Zahnräder angetrieben, es gibt keinen Kontakt zwischen den Lappen, so dass sie sich ohne Schmierung im Inneren mit hoher Geschwindigkeit drehen können. Es hat folgende Eigenschaften: einfache Konfiguration; reibungsloser Lauf; gute Leistungsstabilität. Es wird in verschiedenen Industrien weit verbreitet eingesetzt.



Kühlwasser:



Sauberes Wasser ohne Fremdkörper ist erforderlich.

Die Wassertemperatur sollte unter 40 °C liegen.



Außenmaße:

80 Kpa Wasserkühlung Hochdruck-Drei-Lopfen-Wurzel-Bläser 0

Übersichtszeichnung                       Einheit: mm

Typ
Anschlussdurchmesser
Motorleistung		 A B C D E F G H K M N 0 P Q 4-M16×h
Gewicht
(kg)
BK4005 40 (1,5") 1,5-4 700 590 90 90 456 194 215 827 129 300 370 95 130 18 4-M16×300 65
BK4007 50 (2") 1,5-5,5 820 640 90 90 457 185 236 872 151 370 440 105 130 18 4-M16×300 92
BK5003 65 (2,5") 5,5-7,5 1190 940 90 200 532 172 200 1072 133 346 410 115 190 18 4-M16×300 171
11-15 474 538
BK5006 100 (4") 5,5-7,5 1220 980 90 228 592 199 234 1216 170 369 433 150 230 18 4-M16×300 204
11-15 489 553
18,5-22 534 598
BK5009 100 (4") 5,5-7,5 1255 984 110 192 608 204 272 1225 163 325 409 150 230 18 4-M16×300 239
11-15 428 512
18,5-22 473 557
BK6005 80 (3") 5,5-7,5 1330 1054 100 221 598 179 237 1162 161 332 406 135 200 18 4-M16×300 241
11-15 458 532
18,5-22 493 567
BK6008 125 (5") 5,5-7,5 1335 1084 110 222 688 206 297 1375 150 300 385 165 250 18 4-M16×400 290
11-15 410 495
18,5-22 455 540
30 495 580
37-45 560 645
BK6015 150 (6") 11-22 1340 1064 113 222 748 232 364 1460 238 476 573 180 280 24 4-M16×400 380
30 539 636
37-45 563 660
BK7006 100 (4") 11-15 1495 1214 113 282 725 205 254 1432 198 489 563 150 230 18 4-M16×400 385
18,5-22 534 608
30 574 648
37-45 636 710
BK7011 150 (6") 11-15 1495 1200 123 271 829 232 324 1484 190 443 536 180 280 24 4-M16×400 477
18,5-22
30		 457 550
30 497 590
37-45 559 652
BK7018 200 (8") 11-45 1550 1250 125 271 894 266 413 1660 279 558 647 190 350 24 4-M16×400 564
55 628 717
BK8016S 150 (6") 30-90 1658 1390 105 283 962 332 413 1862 217 670 780 180 280 24 4-M16×400 730
BK8024S 200 (8") 22-90 1750 1490 105 345 1010 284 452 1890 334 780 875 190 350 24 4-M16×400 800
BK9020S 200 (8") 30-132 4-M16×400
BK9030S 250 (10") 37-90 2140 1840 105 385 1056 294 544 2118 344 808 918 230 360 38 4-M16×400 1300
110-220 960 1070
BK10027S 300 (12") 37-90 2070 1750 105 375 1144 289 587 2274 334 860 970 245 380 38 4-M16×400 1600
10-220 2210 1890 960 1070
BK10034S 350 (14") 75-315 2255 1940 105 455 1268 344 642 2347 432 990 1100 260 440 38 4-M16×400 1900
Abmessungen für BK12034 und BK12042 werden separat geliefert.
Standard ZubehörDie oben genannten Gewichte beziehen sich nur auf Standardzubehör, Motor ist nicht enthalten.
