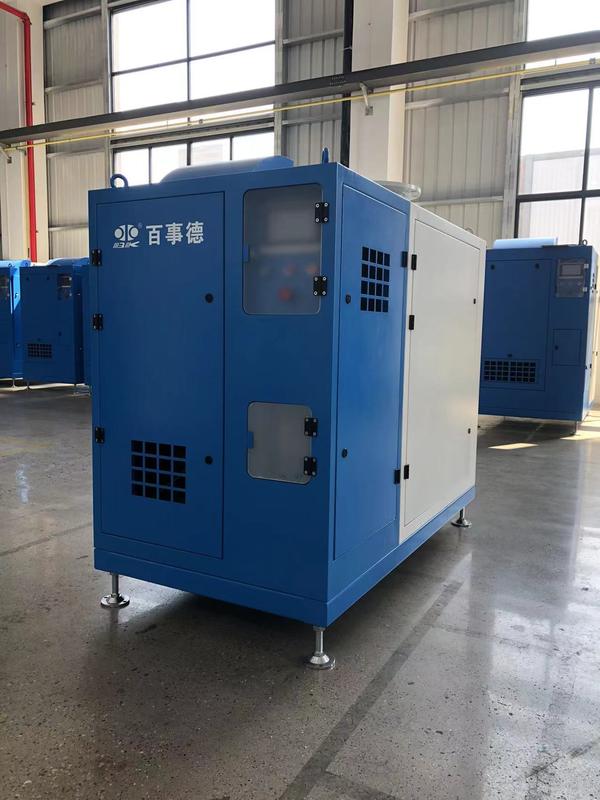

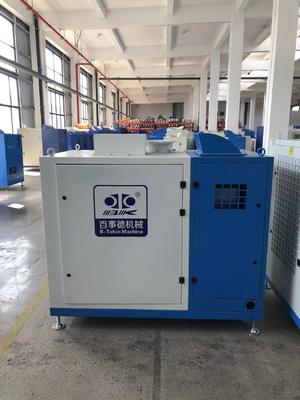

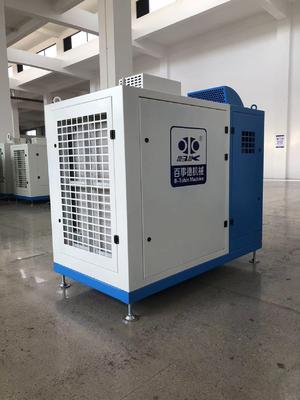

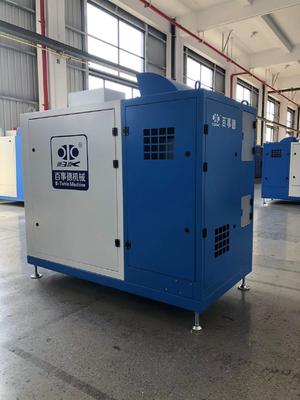

DN200 Luftkühlung 23-44m³min Magnetisch gelagerter Zentrifugalgebläse
Das MTB Magnetisch gelagerte Zentrifugalgebläse integriert fortschrittliche Magnetlagertechnologie (Magnetschwebetechnik) mit Zentrifugal-
Gebläsemechanik, um eine hocheffiziente, wartungsarme Luftstromlösung zu schaffen.
Vorteile
Hoher Wirkungsgrad: Weniger Reibung reduziert den Energieverbrauch im Vergleich zu herkömmlichen Gebläsen.
Geringer Wartungsaufwand: Keine Schmierung oder mechanische Verschleißteile, wodurch Ausfallzeiten minimiert werden.
Leiser Betrieb: Reduzierte Vibrationen und Geräusche eignen sich für geräuschempfindliche Umgebungen (Krankenhäuser, Labore).
Reinheit: Ölfreies Design verhindert Kontamination, ideal für Halbleiter, pharmazeutische Produktion und Lebensmittelverarbeitung.
Lange Lebensdauer: Eliminiert Lagerverschleiß und verlängert die Betriebsdauer.
Hauptmerkmale
1,Die männlichen und weiblichen Rotoren des ölfreien Schraubengebläses sind präzise konstruiert. Im Vergleich zu einem Roots-Gebläse kann es im Hohlraum eine interne Verdichtung erreichen, mit höherem Wirkungsgrad und 20 % höherer Energieeinsparung unter gleichen Energieverbrauchsbedingungen.
2,Stabiler Luftstrom, geringere Luftstromschwankungen bei Druckänderungen.
3,Anwendbar für hohen Druck, geringe Geräuschentwicklung.
4,Verfügbar mit intelligenter Fernbedienung über SPS und verschiedenen Kommunikationsmethoden, bequem für das Betriebsmanagement.
Maschinenspezifikation
| Modell |
MTB37 |
| Wellenleistung (kW) |
32 |
| Max. Drehzahl (U/min) |
35000 |
| Spannung (V) |
380 |
| Kabelspezifikation |
3*50+25/3*70+35 |
| Geräuschpegel (dB) |
＜80 |
| Auslassdurchmesser (mm) |
DN200 |
| Kühlmethode |
Luftkühlung |
| Layout |
Integriert |
| Gewicht (kg) |
710 |
| Einstelldruck (kpa) |
Luftstrom (m³/min)1atm,20℃ |
| 40 |
44 |
| 50 |
35 |
| 60 |
32 |
| 70 |
27 |
| 80 |
25 |
| 90 |
23 |
| 100 |
|
| 110 |
|
| 120 |
|
Haupttechnologie
1,1,Hochgeschwindigkeits-Permanentmagnetmotor
Der Hochgeschwindigkeitsmotor verwendet einen Permanentmagnet-Synchronmotor. Für jedes Motormodell wird eine sekundäre Software- und Hardwareentwicklung für den Frequenzumrichter durchgeführt, während die Abstimmung von Reaktoren oder Filtern optimiert wird. Der Wirkungsgrad von Motor und Frequenzumrichter liegt über 97 %, was einen stabilen Betrieb des Motors bei niedrigen Temperaturen und hohem Wirkungsgrad gewährleistet.
1,2,Pneumatisches System
Verfügt über mehr als zehn Jahre Erfahrung in der Entwicklung und Konstruktion von Laufradmaschinen. Jeder Typ
des Laufrads wurde langfristigen Banktests unterzogen, um sicherzustellen, dass seine aerodynamische Leistung effizient und
zuverlässig ist. Der Laufradwirkungsgrad liegt über 87 %. Durch die Anwendung der Frequenzumwandlungsregelung wird die Führung
Leitradverstellung eliminiert, was zu einem geringeren Anlaufstrom und einem breiteren einstellbaren Bereich führt
1,3,Kühlungstechnologie
Das Gebläse verwendet eine koaxiale Luftkühlungstechnologie, die kein zusätzliches Kühlsystem benötigt. Das Kühlkanaldesign ist vernünftig und die Struktur ist zuverlässig. Dieses Kühlungsdesign stellt sicher, dass das Gebläse in verschiedenen Umgebungen und Arbeitsbedingungen eine zuverlässige Leistung beibehält, was es energieeffizienter und zuverlässiger macht.
1,4,Magnetlager
Magnetlager sind eine neue Art von Lager, die Magnetkraft zur Unterstützung nutzen. Sie sind berührungslos, ungeschmiert und abgedichtet, vibrationsarm, langlebig und haben geringe Wartungskosten. Durch die Zusammenarbeit mit herausragenden in- und ausländischen Experten für die Konstruktion von Magnetlagern haben wir jahrelange Erfahrung in der Herstellung und Verwendung von Magnetlagern gesammelt. In Kombination mit jahrelanger Erfahrung in der Rotordynamik von Hochgeschwindigkeits-Laufradmaschinen können wir den Benutzern effiziente und stabile Magnetlager anbieten.
1,
5,5,Keine Leistungsminderung
Basierend auf der Magnetlagertechnologie gibt es während des Betriebs des Motors keine mechanische Reibung zwischen den rotierenden und stationären Teilen, wodurch sichergestellt wird, dass sich die Leistung des Luftkompressors während seines gesamten Lebenszyklus nicht durch Komponentenverschleiß verschlechtert.
2,6,Passives Sicherheitsdesign
Durch die Anwendung der patentierten "passiven Sicherheit + geschlossener Kreislauf-Wasserkühlung"-Technologie wurden der Schutzgrad und die Kühleffizienz des Motors erheblich verbessert, was den stabilen Betrieb verschiedener rauer Umgebungsbedingungen wie Zement- und Chemieindustrie erfüllen kann.
