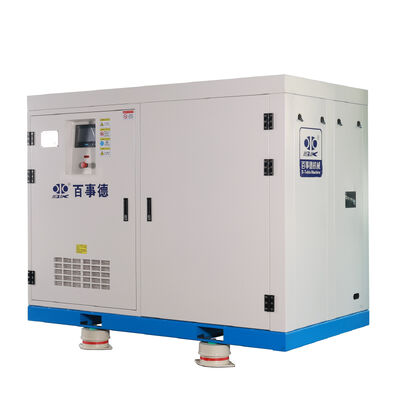

4-11KW,DN65, 2.2-4.8 m³/min, Selbstschmierendes Schraubengebläse mit BLG109B

Über Schraubengebläse

Das BLG Permanentmagnet-Frequenzumrichter-Schraubengebläse ist ein fortschrittliches Druckluftsystem, das für Energieeffizienz und präzise Steuerung in industriellen Anwendungen konzipiert wurde. Dieses Gebläse kombiniert modernste Motor- und Antriebstechnologie mit robuster Schraubenverdichtung und ist somit ideal für Industrien

die Energieeinsparung, betriebliche Flexibilität und Zuverlässigkeit priorisieren. Sein Design berücksichtigt moderne Anforderungen an Nachhaltigkeit und kosteneffiziente Leistung in dynamischen Umgebungen.

Zusammensetzung

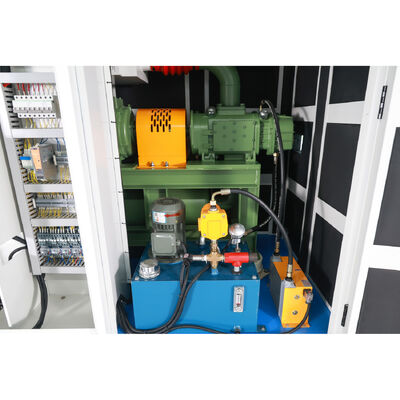

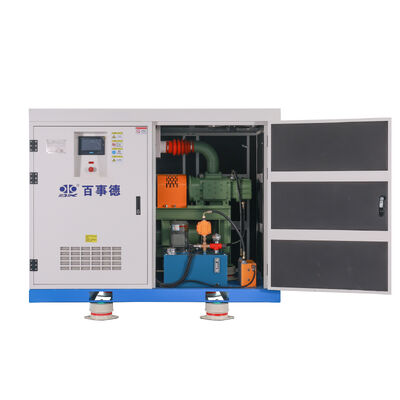

Das Schraubengebläse besteht aus Gebläsegehäuse, Gebläsehauptteil, Motor, Luftfilter, Schalldämpfer, einem Ölpumpentank und Ölfilter.

Als Kernkomponente des Schraubengebläses bestimmt die Struktur des Gebläsehauptteils direkt die Leistung des Gebläses. Der Hauptteil besteht aus Gehäuse, Schraubenrotoren, Getriebe, Lagern, Wellendichtungen usw.


 Funktionsprinzip

Das Funktionsprinzip des Schraubengebläses besteht darin, dass zwei parallele Innen- und Außenrotoren in dem "∞"-förmigen Zylinder ineinandergreifen, um ein Arbeitsvolumen zu bilden. Durch das Synchrongetriebe dreht sich der Rotor mit hoher Geschwindigkeit in entgegengesetzter Richtung, und das Arbeitsvolumen ändert sich periodisch, wenn sich der

Rotor dreht, wodurch während des Lufttransports eine Luftverdichtung realisiert wird. Der Arbeitszyklus des Schraubengebläses kann in drei Prozesse unterteilt werden: Ansaugen, Verdichten und Ausstoßen. Der Zyklusprozess ist wie folgt:

1. Ansaugprozess

Bild ①: Die Luft tritt durch den Ansauganschluss in das Volumen zwischen den Zähnen des Rotors ein. Wenn sich der Rotor dreht, dehnt sich das Volumen zwischen den Zähnen kontinuierlich aus.

Bild ②: Wenn das Volumen zwischen den Zähnen das Maximum erreicht, wird das Volumen zwischen den Zähnen vom Ansauganschluss getrennt und der Ansaugprozess endet.

2. Verdichtungsprozess

Bild ③: während der Verdichtung

3. Ausstoßprozess

Bild ④: Nachdem das Volumen zwischen den Zähnen mit dem Ausstoßanschluss verbunden ist, beginnt der Ausstoßprozess. Während der Drehung des Rotors verringert sich das Volumen zwischen den Zähnen kontinuierlich und leitet die verdichtete Luft in das Ausstoßrohr. Dieser Prozess dauert an, bis das Volumen die konstruierten Daten erreicht.

Haupteigenschaften

1,Die Innen- und Außenrotoren des ölfreien Schraubengebläses sind präzise konstruiert. Im Vergleich zu Roots-Gebläsen kann es eine interne Verdichtung im Hohlraum erreichen, mit höherem Wirkungsgrad und 20 % höherer Energieeinsparung unter gleichen Energieverbrauchsbedingungen.

2,Stabiler Luftstrom, weniger Luftstromschwankungen bei Druckänderungen.

3,Anwendbar für höheren Druck, geringe Geräuschentwicklung.

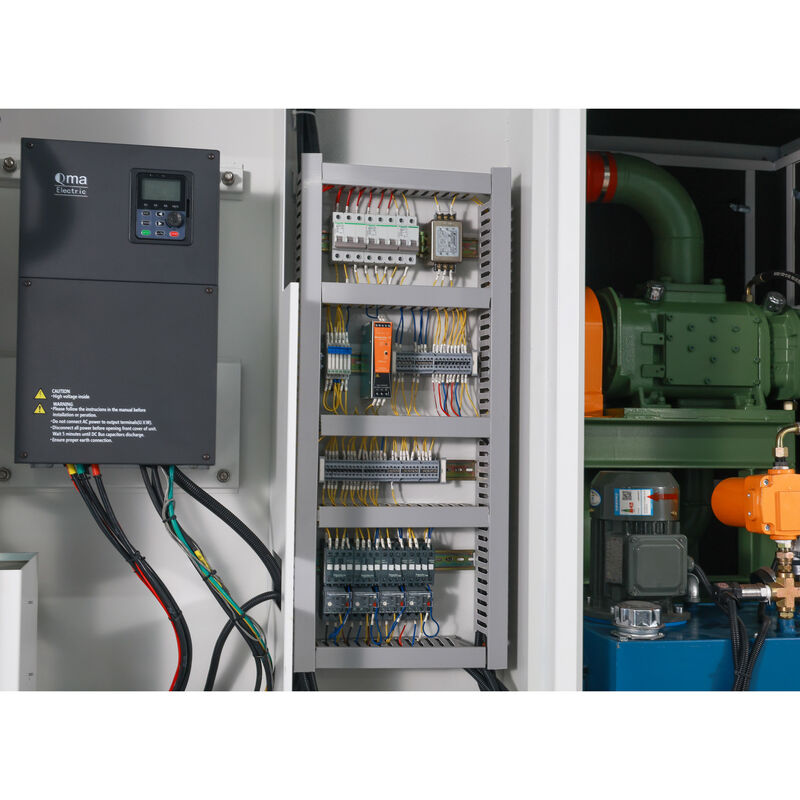

4,Verfügbar mit intelligenter PLC-Fernbedienung und verschiedenen Kommunikationsmethoden, bequem für das Betriebsmanagement.

Anwendungen

Abwasserbehandlung: Variable Belüftungsanforderungen in biologischen Prozessen.

Industrielle Prozesse: Pneumatische Förderung, Fermentation oder Herstellung, die einen stabilen Luftstrom erfordert.

HLK-Systeme:Effiziente Luftbehandlung in großen Anlagen.

Zu berücksichtigende Spezifikationen

1,Luftstromkapazität (m³/min oder CFM)

2,Druckbereich (bar oder psi)

3,Motorleistungsnennwert (kW) und Wirkungsgradklasse (z. B. IE5)

4,Geräuschpegel (dB) und Kühlmethode (luft-/wassergekühlt).
