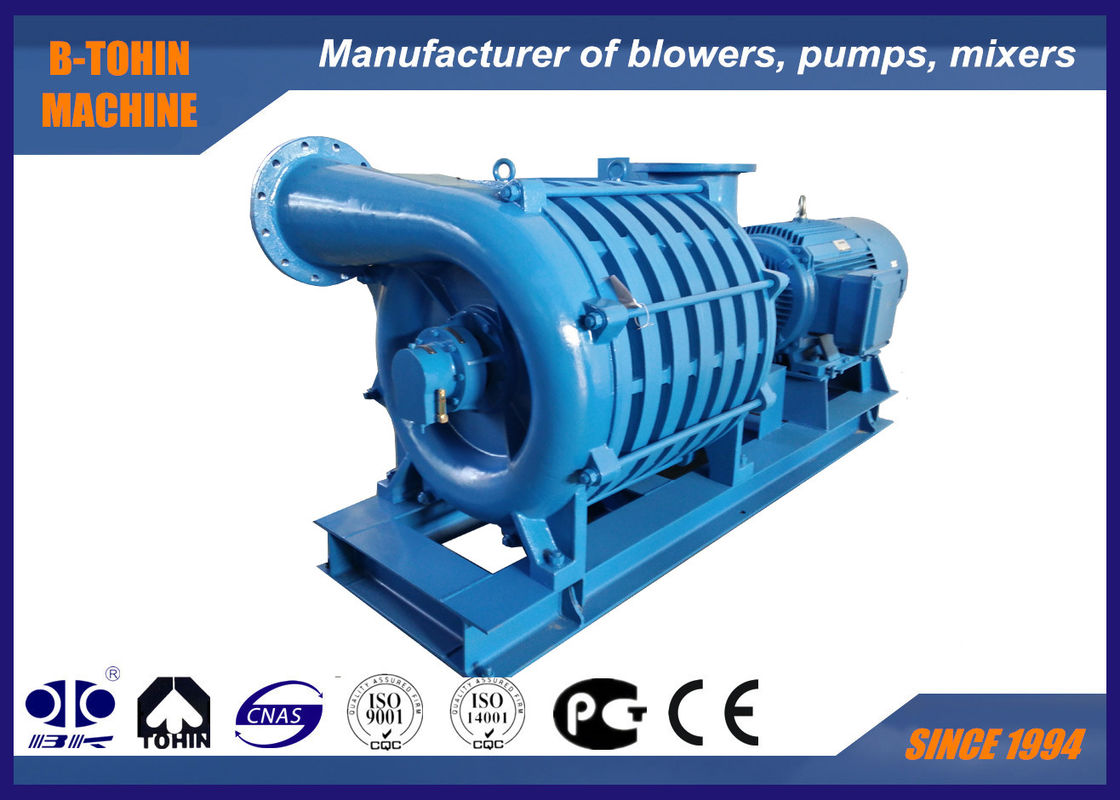

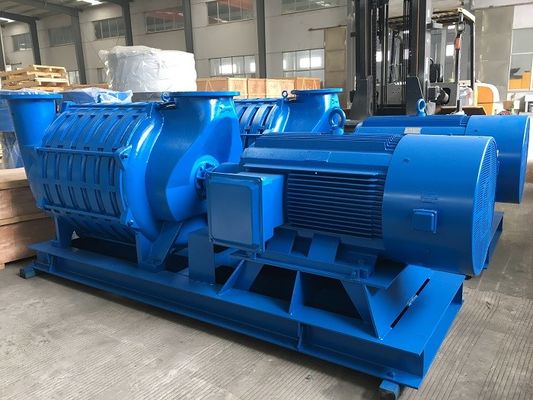

Eintrittsstrom 35 m3/min, Druck 39,2-68,6 KPa, Wasseraufbereitung Mehrstufiger Zentrifugalbläser

Leiser mehrstufiger Zentrifugalgebläse, Klärschlamm-Luftgebläse

Über D-Serie mehrstufiges Zentrifugalgebläse

Wir sind ein professioneller Hersteller von verschiedenen Arten von Gebläsen. Unsere mehrstufigen Zentrifugalgebläse, zusammen mit unterstützenden Motoren und Zubehör, können auch mit voll ausgestatteten Steuerungssystemen geliefert werden. Weit verbreitet in der Abwasserbehandlung, Hochofengasversorgung, Kohle

Waschanlagen, Grubenflotation, chemische Gasproduktion, Vakuum und anderen Bereichen, die mehrstufigen Zentrifugalgebläse können auch zur Förderung anderer Spezialgase verwendet werden.

1, Fördermedium: saubere Luft, Erdgas, Biogas, Methan, Wasserstoff,  usw.

2, Material des Laufrads: Gusseisen & Aluminiumlegierung

3, Kühlmethode: Luftkühlung oder Wasserkühlung

4, Antriebsmethode:  Riemenantrieb

5, Anwendung: Wasser- und Abwasserbehandlung, Vakuum-Staubreinigung, Luftmesser-Trocknung, Flotation und Trennung, Verzinkung und Galvanik, Sauerstoffbefüllung, Papierherstellung und Druck, und Luftverbrennung usw. Bereiche.

Spezifikationen

Merkmale

1. Kompakte Struktur: Elegant im Aussehen, stabil im Betrieb und bequem für Installation und Wartung.

2. Reibungsloser Betrieb: Das hocheffiziente Laufrad ist optimiert, um die Axialkraft zu minimieren und statisch-dynamisch auf Auswucht geprüft, um einen reibungslosen und stabilen Lauf der gesamten Einheit zu gewährleisten.

3. Geringe Geräuschentwicklung: Das Gebläse arbeitet ohne mechanische Reibung, und das vernünftige Schaufelprofil minimiert die Geräuschentwicklung. Die vom mehrstufigen Zentrifugalgebläse erzeugte Geräuschentwicklung ist hochfrequent, was durch Hindernisse erheblich gedämpft werden kann, so dass außerhalb des Gebläseraums praktisch kein Lärm entsteht.

4. Lager-Schmierung: Fett-Schmierung wird für die Lager verwendet, was die Schmierbedingungen verbessert und die Lebensdauer der Lager verlängert.

5. Laufrad: Das Laufrad verfügt über eine spezielle Verbundkurve, die interne Leckagen reduziert und die aerodynamische Effizienz und die Gesamteffizienz der Einheit verbessert.

6. Einfache Einstellung: Die Durchflussrate kann durch die Verwendung des Einlass-Schmetterlingsventils in einem bestimmten Bereich eingestellt werden.

7. Antriebsart: Angetrieben von einem zweipoligen Asynchronmotor. Je nach Netzbedingungen des Benutzers können verschiedene Spannungs-Motoren ausgewählt werden.

8. Abdichtung: Jede Laufradstufe ist mit Einlassringen ausgestattet, und zwischen den Stufen und an beiden Enden des Gehäuses sind Labyrinthdichtungen angebracht, um Gaslecks zu verhindern.

9. Kühlung: Da das Laufrad das Gas Stufe für Stufe komprimiert, ist die Temperatur des Auslassgehäuses viel höher als die des Einlassgehäuses. Sowohl Luftkühlungs- als auch Wasserkühlvorrichtungen sind für den Auslasslagerfuß vorgesehen, um die Lebensdauer der Lager zu verlängern.

10. Übertragungsmodus: Kupplungsübertragung wird verwendet. Je nach Ausrüstung und Prozess können auch verschiedene Übertragungsmodi gewählt werden.

Struktur des Gebläse-Hauptkörpers

Montagezeichnung des Gebläse-Pakets

Standardlieferumfang

1. Gebläse-Hauptkörper

2. Einlassschalldämpfer (mit Luftfilter)

3. Gemeinsame Basis für Motor und Gebläse (einschließlich Kupplungsabdeckung)

4. Manueller Einlass-Schmetterlingsventil

5. Motor

6. Manometer

7. Befestigungsschrauben und Anschlusszubehör

8. Rückschlagventil
