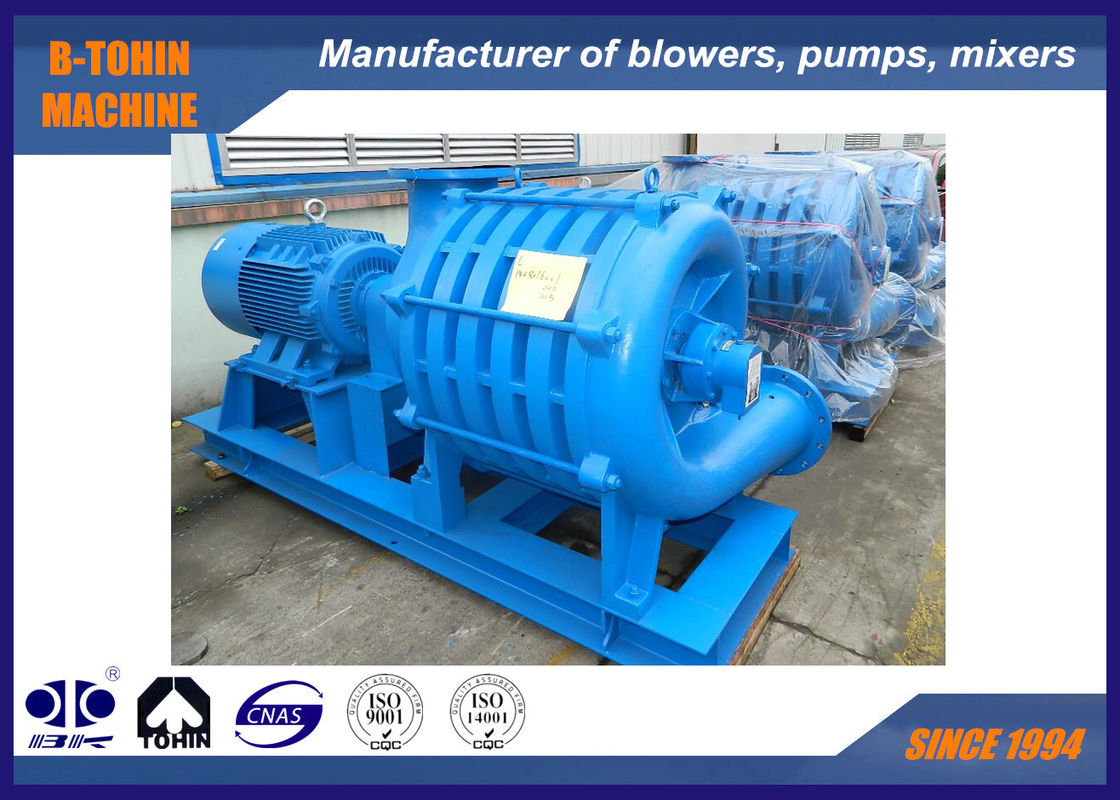

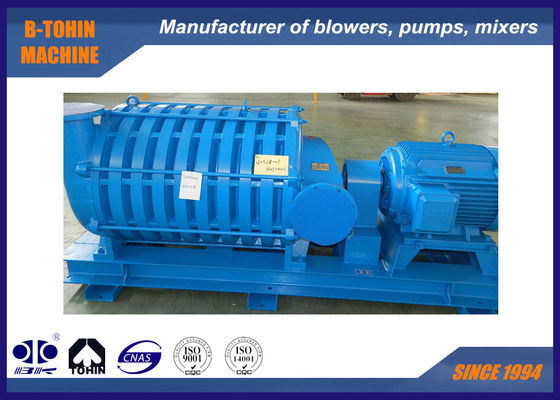

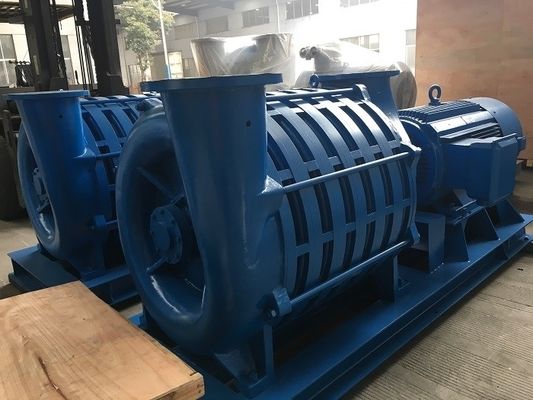

Geschwindigkeit 2950 r/min, Eingangsfluss 45m3/min Energieeinsparung Transport Spezialgas Mehrstufiger Zentrifugalbläser

Geräuscharm-Mehrstufen-Radialgebläse, Klärschlamm-Gebläse

Über D-Serie Mehrstufen-Radialgebläse

Wir sind ein professioneller Hersteller von verschiedenen Arten von Gebläsen. Unsere Mehrstufen-Radialgebläse, zusammen mit unterstützenden Motoren und Zubehör, können auch mit voll ausgestatteten Steuerungssystemen geliefert werden. Weit verbreitet in der Abwasserbehandlung, Hochofengasversorgung, Kohle

Waschanlagen, Grubenflotation, chemische Gasproduktion, Vakuum und andere Bereiche, die Mehrstufen-Radialgebläse können auch zur Förderung anderer Spezialgase verwendet werden.

1,Fördermedium: saubere Luft, Erdgas, Biogas, Methan, Wasserstoff, usw.

2,Material des Laufrads: Gusseisen & Aluminiumlegierung

3,Kühlmethode: Luftkühlung oder Wasserkühlung

4,Antriebsmethode: Riemenantrieb

5,Anwendung: Wasser- und Abwasserbehandlung, Vakuum-Staubreinigung, Luftmesser-Trocknung, Flotation und Trennung, Verzinkung und Galvanik, Sauerstoffbefüllung, Papierherstellung und Druckerei, und Luftverbrennung usw. Bereiche.

Spezifikationen

Merkmale

1. Kompakte Struktur: Elegant im Aussehen, stabil im Betrieb und bequem für Installation und Wartung.

2. Reibungsloser Betrieb: Das hocheffiziente Laufrad ist optimiert, um die Axialkraft zu minimieren und statisch-dynamisch auf Ausgleich korrigiert, wodurch sichergestellt wird, dass die gesamte Einheit reibungslos und stabil läuft.

3. Geräuscharm: Das Gebläse arbeitet ohne mechanische Reibung, und das vernünftige Schaufelprofil minimiert das Geräusch. Das vom Mehrstufen-Radialgebläse erzeugte Geräusch ist hochfrequent, was durch Hindernisse erheblich gedämpft werden kann, so dass außerhalb des Gebläseraums praktisch kein Geräusch zu hören ist.

4. Lager-Schmierung: Fett-Schmierung wird für die Lager verwendet, was die Schmierbedingungen verbessert und die Lebensdauer der Lager verlängert.

5. Laufrad: Das Laufrad verfügt über eine spezielle Verbundkurve, die interne Leckagen reduziert und die aerodynamische Effizienz und die Gesamteffizienz der Einheit verbessert.

6. Einfache Einstellung: Die Durchflussrate kann durch die Verwendung des Einlass-Schmetterlingsventils in einem bestimmten Bereich eingestellt werden.

7. Antriebsart: Angetrieben durch einen zweipoligen Asynchronmotor. Je nach Netzbedingungen des Benutzers können verschiedene Spannungs-Motoren ausgewählt werden.

8. Abdichtung: Jede Laufradstufe ist mit Einlassringen ausgestattet, und zwischen den Stufen und an beiden Enden des Gehäuses sind Labyrinthdichtungen installiert, um Gaslecks zu verhindern.

9. Kühlung: Da das Laufrad das Gas Stufe für Stufe komprimiert, ist die Temperatur des Auslassgehäuses viel höher als die des Einlassgehäuses. Sowohl Luftkühlungs- als auch Wasserkühlungsgeräte sind für den Auslasslagerfuß vorgesehen, um die Lebensdauer der Lager zu verlängern.

10. Übertragungsmodus: Kupplungsübertragung wird verwendet. Je nach Ausrüstung und Prozess können auch verschiedene Übertragungsmodi ausgewählt werden.

Struktur des Gebläse-Hauptkörpers

Montagezeichnung des Gebläse-Pakets

Standardlieferumfang

1. Gebläse-Hauptkörper

2. Einlassschalldämpfer (mit Luftfilter)

3. Gemeinsame Basis für Motor und Gebläse (einschließlich Kupplungsabdeckung)

4. Manueller Einlass-Schmetterlingsventil

5. Motor

6. Manometer

7. Befestigungsschrauben und Anschlusszubehör

8. Rückschlagventil
