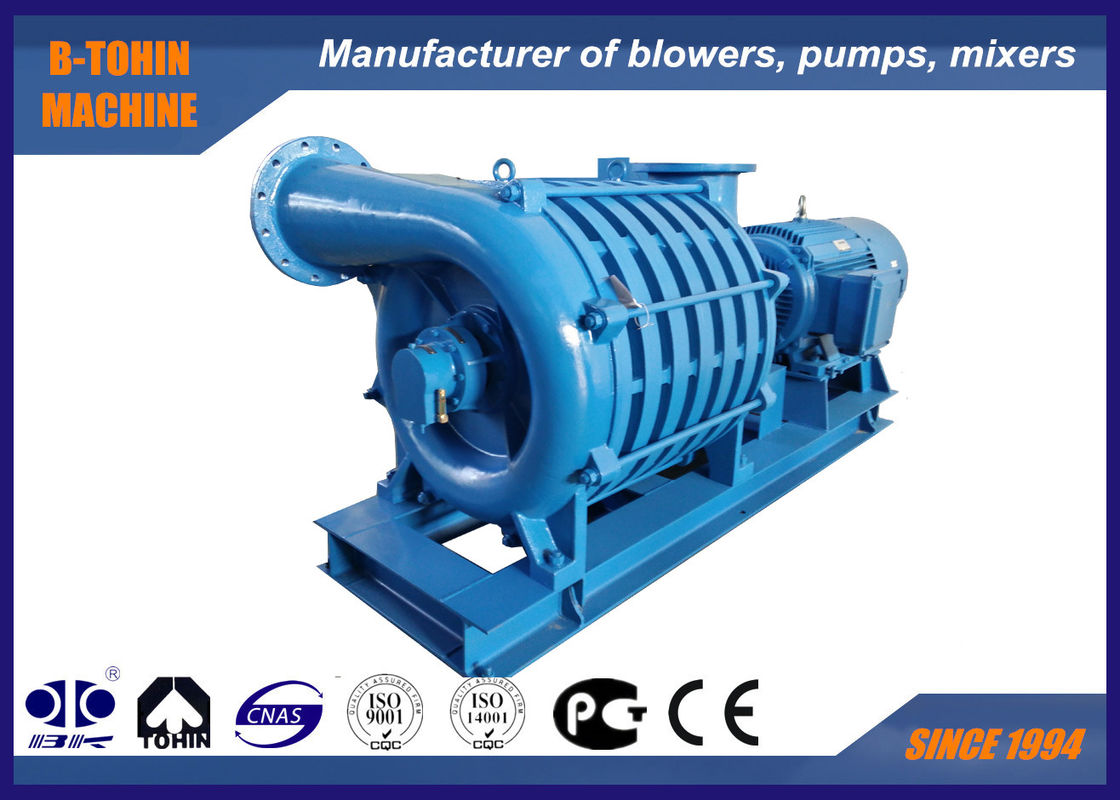

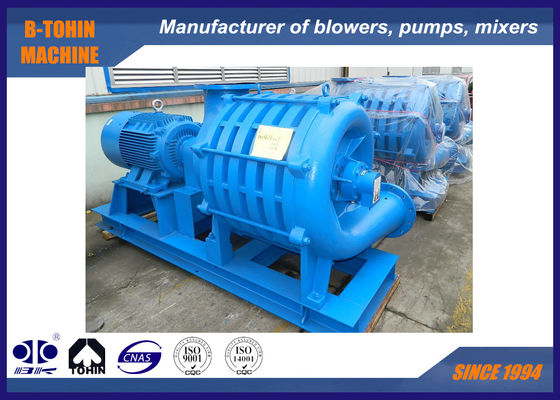

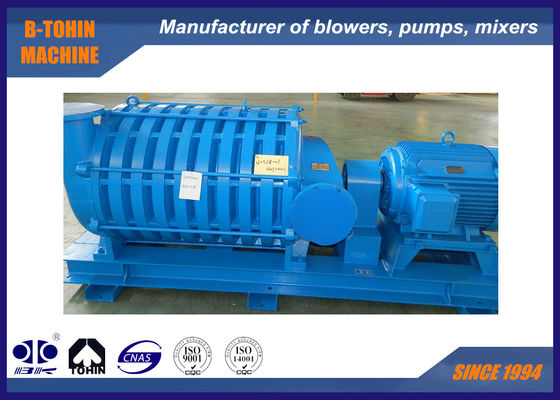

Geschwindigkeit 2950 r/min, Eingangsfluss 60 m3/min, Energieeinsparung 15%-25% Leistung, mehrstufiger Zentrifugalbläser

Geräuscharmer mehrstufiger Radialventilator, Gebläse für die Abwasserbehandlung

Über D-Serie mehrstufige Radialventilatoren

Wir sind ein professioneller Hersteller von verschiedenen Arten von Gebläsen. Unsere mehrstufigen Radialventilatoren, zusammen mit unterstützenden Motoren und Zubehör, können auch mit voll ausgestatteten Steuerungssystemen geliefert werden. Weit verbreitet in der Abwasserbehandlung, Hochofengasversorgung, Kohle

Waschanlagen, Flotation in Bergwerken, chemische Gasproduktion, Vakuum und anderen Bereichen, die mehrstufigen Radialventilatoren können auch zur Förderung anderer Spezialgase verwendet werden.

1,Fördermedium: saubere Luft, Erdgas, Biogas, Methan, Wasserstoff, usw.

2,Material des Laufrads: Gusseisen & Aluminiumlegierung

3,Kühlmethode: Luftkühlung oder Wasserkühlung

4,Antriebsmethode: Riemenantrieb

5,Anwendung: Wasser- und Abwasserbehandlung, Vakuum-Staubreinigung, Luftmesser-Trocknung, Flotation und Trennung, Verzinkung und Galvanik, Sauerstoffanreicherung, Papierherstellung und Druck, und Luftverbrennung usw. Bereiche.

Spezifikationen

Merkmale

1. Kompakte Struktur: Elegant im Aussehen, stabil im Betrieb und bequem für Installation und Wartung.

2. Reibungsloser Betrieb: Das hocheffiziente Laufrad ist optimiert, um die Axialkraft zu minimieren und statisch-dynamisch auf Auswucht korrigiert, wodurch sichergestellt wird, dass die gesamte Einheit reibungslos und stabil läuft.

3. Geringe Geräuschentwicklung: Das Gebläse arbeitet ohne mechanische Reibung, und das vernünftige Schaufelprofil minimiert die Geräuschentwicklung. Die vom mehrstufigen Radialgebläse erzeugte Geräuschentwicklung ist hochfrequent, was durch Hindernisse erheblich gedämpft werden kann, so dass außerhalb des Gebläseraums praktisch keine Geräusche entstehen.

4. Lager-Schmierung: Fett-Schmierung wird für die Lager verwendet, was die Schmierbedingungen verbessert und die Lebensdauer der Lager verlängert.

5. Laufrad: Das Laufrad verfügt über eine spezielle Verbundkurve, die interne Leckagen reduziert und die aerodynamische Effizienz und die Gesamteffizienz der Einheit verbessert.

6. Einfache Einstellung: Die Durchflussrate kann durch die Verwendung des Einlass-Schmetterlingsventils in einem bestimmten Bereich eingestellt werden.

7. Antriebsart: Angetrieben von einem zweipoligen Asynchronmotor. Je nach Netzbedingungen des Benutzers können verschiedene Spannungs-Motoren ausgewählt werden.

8. Abdichtung: Jede Laufradstufe ist mit Einlassringen ausgestattet, und zwischen den Stufen und an beiden Enden des Gehäuses sind Labyrinthdichtungen installiert, um Gaslecks zu verhindern.

9. Kühlung: Da das Laufrad das Gas Stufe für Stufe komprimiert, ist die Temperatur des Auslassgehäuses viel höher als die des Einlassgehäuses. Sowohl Luft- als auch Wasserkühleinrichtungen sind für den Auslasslagerfuß vorgesehen, um die Lebensdauer der Lager zu verlängern.

10. Übertragungsmodus: Kupplungsübertragung wird verwendet. Je nach Ausrüstung und Prozess können auch verschiedene Übertragungsmodi gewählt werden.

Struktur des Gebläse-Hauptkörpers

Standardlieferumfang

1. Gebläse-Hauptkörper

2. Einlassschalldämpfer (mit Luftfilter)

3. Gemeinsame Basis für Motor und Gebläse (einschließlich Kupplungsabdeckung)

4. Manueller Einlass-Schmetterlingsventil

5. Motor

6. Manometer

7. Befestigungsschrauben und Anschlusszubehör

8. Rückschlagventil

Über uns

B-Tohin Machine (Jiangsu) Co; Ltd., ein Joint Venture, wurde 1994 gegründet und befindet sich im Yixing Environmental Protection Science and Technology Industrial Park, National High Tech Development Zone, China. Es ist hauptsächlich in der Produktion und dem Verkauf von 3-Robe-Roots

Gebläsen, Rotationsgebläsen, Schraubengebläsen, luftgelagerten Radialgebläsen, magnetischen Radialgebläsen, einstufigen Hochgeschwindigkeits-Radialgebläsen mit Zahnradgeschwindigkeit, mehrstufigen Radialgebläsen, Glasfasergebläsen, Edelstahlgebläsen, Vakuumpumpen, Wasserpumpen und anderen

Produkten tätig. Die Produkte werden in der Umweltschutz-Wasseraufbereitung, Baustoff-Zement, chemischen Industrie, Stromerzeugung, Erdöl, Stahl, Metallurgie, Bergbau, Druck und Färberei, Getreidetransport, neue Energie und neue Materialien und anderen Industrien weit verbreitet. Die

Produkte werden im ganzen Land verkauft und in viele Länder und Regionen exportiert. Derzeit hat das Unternehmen eine jährliche Produktions- und Verkaufsmenge von über 30.000 Einheiten (Sätzen) verschiedener Arten von Gebläsen und Pumpen etabliert.

Das Unternehmen hat erfolgreich die Zertifizierung des Qualitätsmanagementsystems ISO9001, des Umweltmanagementsystems ISO 14001, des Arbeitsschutzmanagementsystems ISO 45001 und des Energiemanagementsystems ISO50001 bestanden.

Das Unternehmen wurde auch seit vielen Jahren als "High & New-tech Enterprises of Jiangsu Province" zertifiziert. Das B-Tohin Tech F&E-Zentrum verfügt über ein Team von Professoren, Doktoren und Master-Studenten sowie eine Gruppe von

Bachelor-Studenten für wissenschaftliche und technologische Innovation. Es hat das "Jiangsu Province Energy saving Aerodynamic Equipment Engineering Technology Research Center" und das "Air Suspension Bearing Research and Production Center" eingerichtet. Gleichzeitig hat es

auch die nationale Norm GB/T2.79.22-2011 "Product After sales Service Evaluation System" Fünf-Sterne-Zertifizierung, "JiangSu Province Specialized, Refine, Unique and New Small and Medium sized Enterprises", "Mayor's Quality Management Excellence Award",

"Carbon Management System Certificate", "AA level Integration Management System Evaluation Certificate" und "Enterprise in Compliance with Environmental Protection Equipment Manufacturing Industry Standard" erhalten.

Als Mitgliedseinheit des National Blower Standardization Technical Committee nimmt es an der Formulierung und Überarbeitung mehrerer Windturbinen-Industriestandards teil und fungiert als Haupfertigungseinheit. Die Hauptprodukte haben auch die CE-Zertifizierung für den Export in die

Europäische Union sowie mehrere internationale Zertifizierungen wie GOST und BV bestanden.
