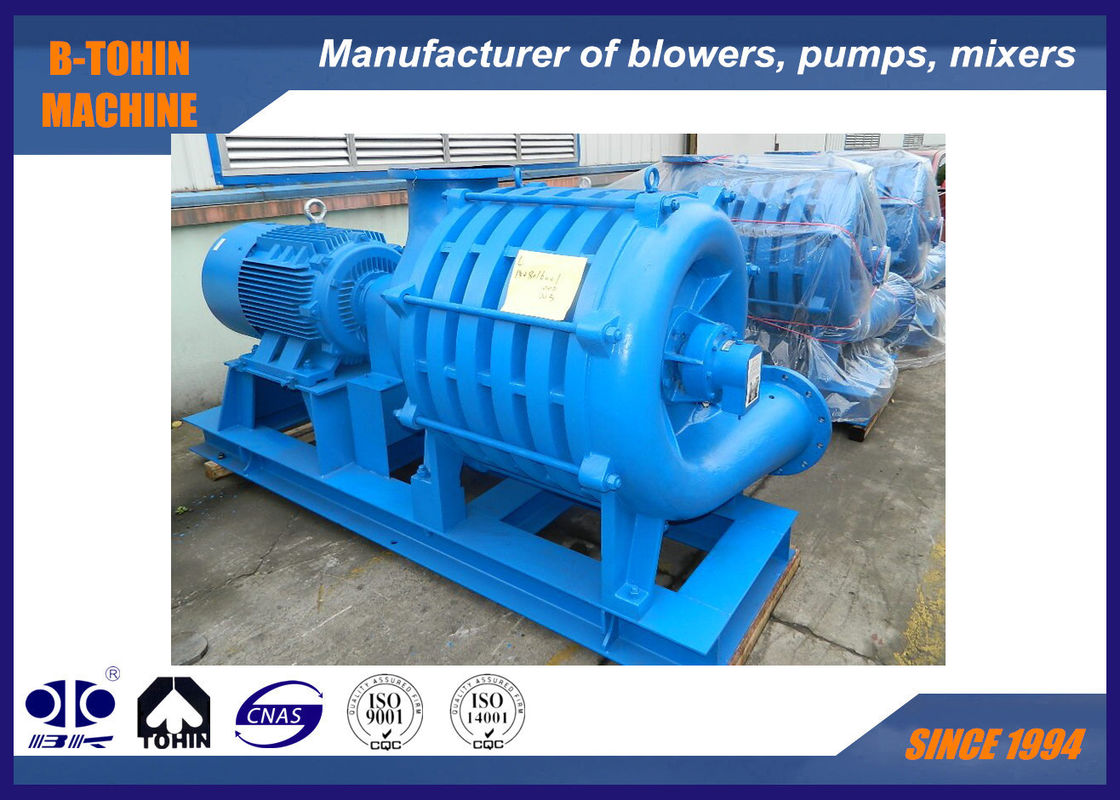

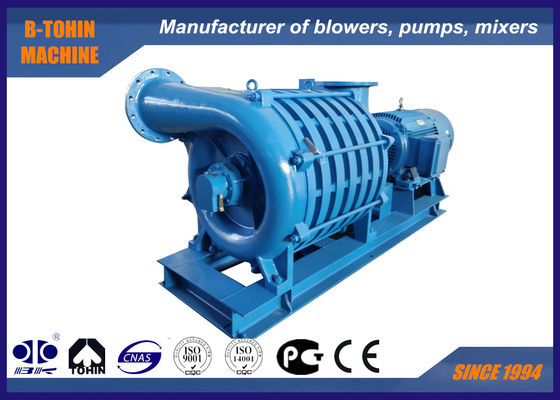

D200 Mehrstufigen Zentrifugalbläser mit 200 m3/min Luftstrom, geringen Geräuschen und 98 KPa Ausgangsdruck für industrielle Anwendungen

Geräuscharmer mehrstufiger Radialventilator, Gebläse für die Abwasserbehandlung

Über D-Serie mehrstufige Radialventilatoren

Wir sind ein professioneller Hersteller von verschiedenen Arten von Gebläsen. Unsere mehrstufigen Radialventilatoren, zusammen mit unterstützenden Motoren und Zubehör, können auch mit voll ausgestatteten Steuerungssystemen geliefert werden. Weit verbreitet in der Abwasserbehandlung, Hochofengasversorgung, Kohle

Waschanlagen, Flotation in Bergwerken, chemische Gasproduktion, Vakuum und anderen Bereichen, die mehrstufigen Radialventilatoren können auch zum Fördern anderer Spezialgase verwendet werden.

1,Fördermedium: saubere Luft, Erdgas, Biogas, Methan, Wasserstoff, usw.

2,Material des Laufrads: Gusseisen & Aluminiumlegierung

3,Kühlmethode: Luftkühlung oder Wasserkühlung

4,Antriebsmethode: Riemenantrieb

5,Anwendung: Wasser- und Abwasserbehandlung, Vakuum-Staubreinigung, Luftmesser-Trocknung, Flotation und Trennung, Verzinkung und Galvanik, Sauerstoffanreicherung, Papierherstellung und Druck, und Luftverbrennung usw. Bereiche.

Spezifikationen

Merkmale

1. Kompakte Struktur: Elegant im Aussehen, stabil im Betrieb und bequem für Installation und Wartung.

2. Reibungsloser Betrieb: Das hocheffiziente Laufrad ist optimiert, um die Axialkraft zu minimieren und statisch-dynamisch ausgewuchtet, um sicherzustellen, dass die gesamte Einheit reibungslos und stabil läuft.

3. Geringe Geräuschentwicklung: Das Gebläse arbeitet ohne mechanische Reibung, und das vernünftige Schaufelprofil minimiert die Geräuschentwicklung. Die vom mehrstufigen Radialgebläse erzeugte Geräuschentwicklung ist hochfrequent, was durch Hindernisse erheblich gedämpft werden kann, so dass außerhalb des Gebläseraums praktisch kein Lärm entsteht.

4. Lager-Schmierung: Fett-Schmierung wird für die Lager verwendet, was die Schmierbedingungen verbessert und die Lebensdauer der Lager verlängert.

5. Laufrad: Das Laufrad verfügt über eine spezielle Verbundkurve, die interne Leckagen reduziert und die aerodynamische Effizienz und die Gesamteffizienz der Einheit verbessert.

6. Einfache Einstellung: Die Durchflussrate kann durch einfaches Betätigen des Einlass-Schmetterlingsventils in einem bestimmten Bereich eingestellt werden.

7. Antriebsart: Angetrieben durch einen zweipoligen Asynchronmotor. Unterschiedliche Spannungs-Motoren können je nach Netzbedingungen des Benutzers ausgewählt werden.

8. Abdichtung: Jede Laufradstufe ist mit Einlassringen ausgestattet, und zwischen den Stufen sowie an beiden Enden des Gehäuses sind Labyrinthdichtungen angebracht, um Gaslecks zu verhindern.

9. Kühlung: Da das Laufrad das Gas Stufe für Stufe komprimiert, ist die Temperatur des Auslassgehäuses viel höher als die des Einlassgehäuses. Sowohl Luftkühlungs- als auch Wasserkühlvorrichtungen sind für den Auslasslagerbock vorgesehen, um die Lebensdauer der Lager zu verlängern.

10. Übertragungsmodus: Kupplungsübertragung wird verwendet. Unterschiedliche Übertragungsmodi können auch je nach Ausrüstung und Prozess ausgewählt werden.

Standardlieferumfang

1. Gebläse-Hauptkörper

2. Einlassschalldämpfer (mit Luftfilter)

3. Gemeinsame Basis für Motor und Gebläse (einschließlich Kupplungsabdeckung)

4. Manueller Einlass-Schmetterlingsventil

5. Motor

6. Manometer

7. Befestigungsschrauben und Anschlusszubehör

8. Rückschlagventil

Haupteigenschaften:

·Geringe Geräuschentwicklung: Es gibt keine mechanische Reibung während des Luftblasbetriebs, und ein vernünftiges Schaufelprofil wird verwendet, um die Geräuschentwicklung zu minimieren.

·Kleine Vibration: Das optimierte Laufrad reduziert die Axialkraft auf ein Minimum, so dass die gesamte Maschine reibungslos laufen kann.

·Maschine ohne mechanische Reibung: Keine Zahnrad-Drehzahlerhöhung erforderlich. Der Gebläserotor wird von zwei Lagern vorne und hinten getragen. Während des Betriebs gibt es keine mechanische Reibung zwischen den Teilen außer den Lagern, so dass Geräusche durch mechanische Reibung vermieden werden, wodurch die längste Lebensdauer des Gebläse-Hauptgeräts gewährleistet wird.

·Bequeme Einstellung des Luftstroms: Der Einstellbereich des Gebläse-Luftstroms beträgt 50%~100%, der durch Betätigung des Schmetterlingsventils am Einlass eingestellt wird.

·Ölfreie Maschine: Während des Druckaufbauprozesses des Gebläses entstehen kein Öl und kein Gas, so dass sichergestellt ist, dass der Belüfter nicht korrodiert wird und die Lebensdauer des Belüftungssystems verbessert wird. Für das hintere Lager wird eine Wasserkühlung verwendet, die seine Lebensdauer verlängert.

·Fortschrittliche Technologie für den Rotor zur Erzielung hoher Festigkeit und langer Lebensdauer

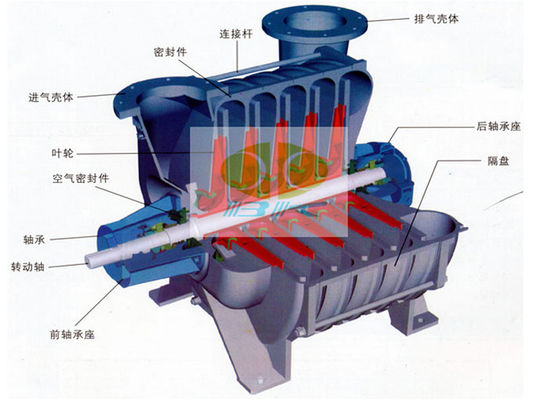

 Strukturelles Diagramm:
