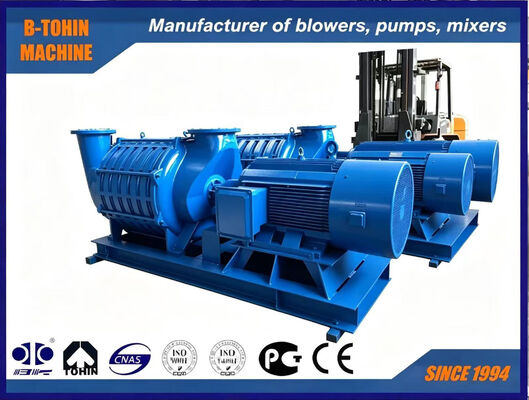

Geräuscharmer, hocheffizienter D350 mehrstufiger Zentrifugalgebläse mit kompakter Struktur für die Abwasserbehandlung

Geräuscharmer mehrstufiger Radialventilator, Gebläse für die Abwasserbehandlung

Über D-Serie mehrstufige Radialventilatoren

Wir sind ein professioneller Hersteller von verschiedenen Arten von Gebläsen. Unsere mehrstufigen Radialventilatoren, zusammen mit unterstützenden Motoren und Zubehör, können auch mit voll ausgestatteten Steuerungssystemen geliefert werden. Weit verbreitet in der Abwasserbehandlung, Hochofengasversorgung, Kohle

Waschanlagen, Flotation in Bergwerken, chemische Gasproduktion, Vakuum und anderen Bereichen, die mehrstufigen Radialventilatoren können auch zum Fördern anderer Spezialgase verwendet werden.

1,Fördermedium: saubere Luft, Erdgas, Biogas, Methan, Wasserstoff, usw.

2,Material des Laufrads: Gusseisen & Aluminiumlegierung

3,Kühlmethode: Luftkühlung oder Wasserkühlung

4,Antriebsmethode: Riemenantrieb

5,Anwendung: Wasser- und Abwasserbehandlung, Vakuum-Staubreinigung, Luftmesser-Trocknung, Flotation und Trennung, Verzinkung und Galvanik, Sauerstoffanreicherung, Papierherstellung und Druckerei, und Luftverbrennung usw. Bereiche.

Spezifikationen

Merkmale

1. Kompakte Struktur: Elegant im Aussehen, stabil im Betrieb und bequem für Installation und Wartung.

2. Reibungsloser Betrieb: Das hocheffiziente Laufrad ist optimiert, um die Axialkraft zu minimieren und statisch-dynamisch ausgewuchtet, um einen reibungslosen und stabilen Lauf der gesamten Einheit zu gewährleisten.

3. Geringe Geräuschentwicklung: Das Gebläse arbeitet ohne mechanische Reibung, und das vernünftige Schaufelprofil minimiert die Geräuschentwicklung. Die vom mehrstufigen Radialgebläse erzeugte Geräuschentwicklung ist hochfrequent, was durch Hindernisse erheblich gedämpft werden kann, so dass außerhalb des Gebläseraums praktisch kein Lärm entsteht.

4. Lager-Schmierung: Für die Lager wird eine Fett-Schmierung verwendet, was die Schmierbedingungen verbessert und die Lebensdauer der Lager verlängert.

5. Laufrad: Das Laufrad verfügt über eine spezielle Verbundkurve, die interne Leckagen reduziert und die aerodynamische Effizienz und die Gesamteffizienz der Einheit verbessert.

6. Einfache Einstellung: Die Durchflussrate kann durch einfaches Betätigen des Einlass-Schmetterlingsventils in einem bestimmten Bereich eingestellt werden.

7. Antriebsart: Angetrieben durch einen zweipoligen Asynchronmotor. Je nach Netzbedingungen des Benutzers können verschiedene Spannungs-Motoren ausgewählt werden.

8. Abdichtung: Jede Laufradstufe ist mit Einlassringen ausgestattet, und zwischen den Stufen sowie an beiden Enden des Gehäuses sind Labyrinthdichtungen angebracht, um Gaslecks zu verhindern.

9. Kühlung: Da das Laufrad das Gas Stufe für Stufe komprimiert, ist die Temperatur des Auslassgehäuses deutlich höher als die des Einlassgehäuses. Sowohl Luft- als auch Wasserkühlungsvorrichtungen sind für den Auslasslagerbock vorgesehen, um die Lebensdauer der Lager zu verlängern.

10. Übertragungsart: Kupplungsübertragung wird verwendet. Je nach Ausrüstung und Prozess können auch verschiedene Übertragungsarten gewählt werden.

Standardlieferumfang

1. Gebläse-Hauptkörper

2. Einlassschalldämpfer (mit Luftfilter)

3. Gemeinsame Basis für Motor und Gebläse (inkl. Kupplungsabdeckung)

4. Manueller Einlass-Schmetterlingsventil

5. Motor

6. Manometer

7. Befestigungsschrauben und Anschlusszubehör

8. Rückschlagventil

Haupteigenschaften:

·Geringe Geräuschentwicklung: Während des Gebläsebetriebs gibt es keine mechanische Reibung, und ein vernünftiges Schaufelprofil wird verwendet, um die Geräuschentwicklung zu minimieren.

·Geringe Vibration: Das optimierte Laufrad reduziert die Axialkraft auf ein Minimum, so dass die gesamte Maschine reibungslos laufen kann.

·Maschine ohne mechanische Reibung: Keine Zahnrad-Drehzahlerhöhung erforderlich. Der Gebläserotor wird von zwei Lagern vorne und hinten getragen. Während des Betriebs gibt es keine mechanische Reibung zwischen irgendwelchen Teilen außer den Lagern, so dass Geräusche durch mechanische Reibung vermieden werden, was die längste Lebensdauer des Gebläsehauptgeräts gewährleistet.

·Bequeme Einstellung des Luftstroms: Der Einstellbereich des Gebläse-Luftstroms beträgt 50%~100%, was durch Betätigung des Schmetterlingsventils am Einlass eingestellt wird.

·Ölfreie Maschine: Während des Druckaufbauprozesses des Gebläses entstehen kein Öl und kein Gas, so dass der Belüfter nicht korrodiert wird und die Lebensdauer des Belüftungssystems verbessert wird. Für das hintere Lager wird eine Wasserkühlung verwendet, die seine Lebensdauer verlängert.

·Fortschrittliche Technologie für den Rotor für hohe Festigkeit und lange Lebensdauer

 Strukturelles Diagramm:
