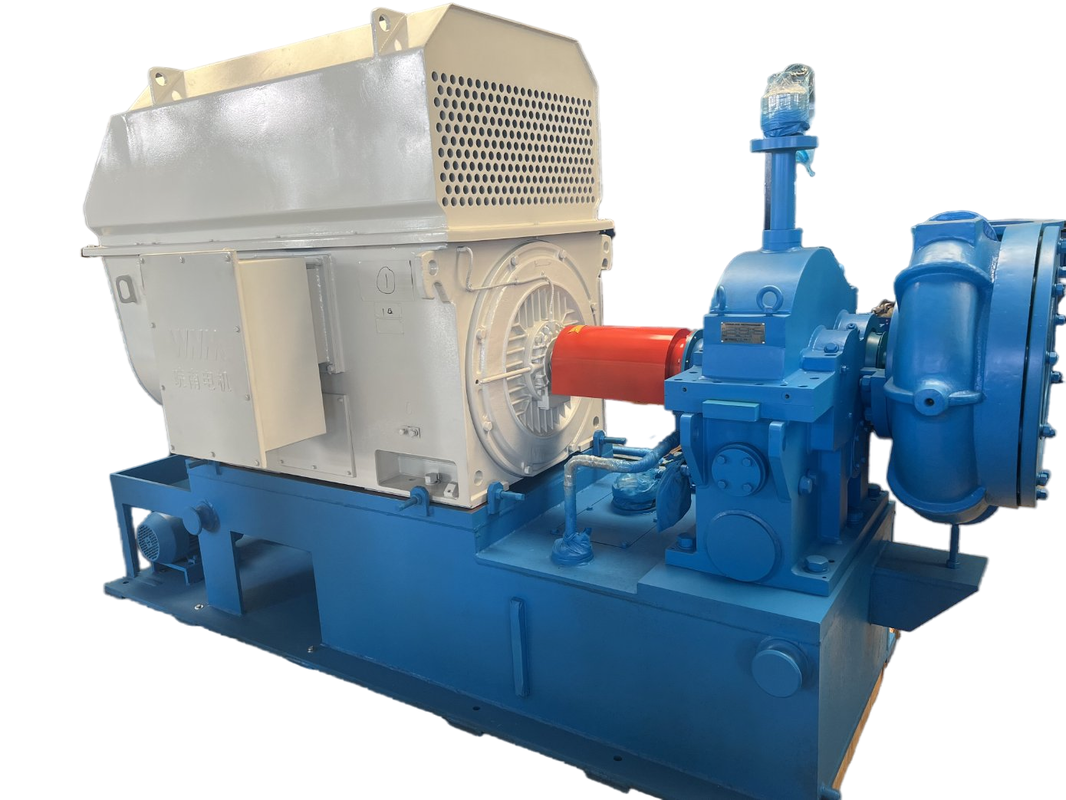

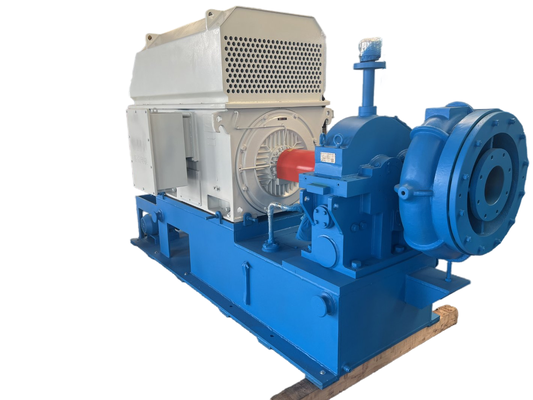

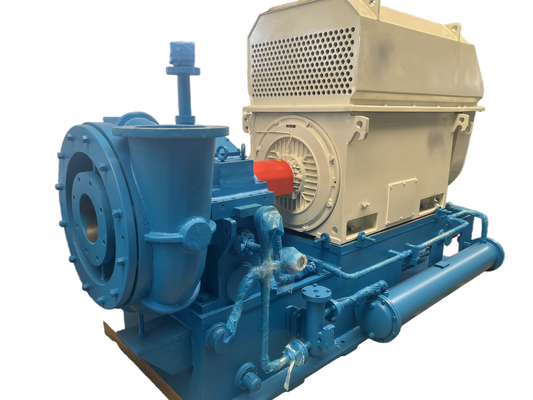

80m3/min GS80-Serie Wasseraufbereitung Einstufen-Hochgeschwindigkeits-Zentrifugalbläser
Über GS
Die GS-Serie ist speziell für die Abwasserbehandlung entwickelt.Stickstoffdioxid und andere nicht ätzende Gase.
Der Gs-Bläser zeichnet sich durch eine breite Anwendbarkeit, erhebliche Energieeinsparung, geringe Fläche und einfache Installation, Bedienung und Wartung aus.
Spezifikationen
|
Modell Nr.
|
GS80-(1.5-2.0)
|
|
Differenzdruck der Entladung
|
50/60/70/80/90/100 KPA
|
|
Motorleistung
|
90/110/132/132/160/160 KW
|
|
Luftkapazität
|
80 m3/min
|
|
Typ des Motors
|
380/400/415/440V/6KV/10KV, 3Phasen, 50/60HZ
|
Anwendungen
a. für die Zementindustrie: Zementbeförderungsbläser, Lüftung usw.
b. für Abwasserbehandlungsanlagen: Belüftungsbläser, Rückspülbläser usw.
c. für den Lufttransport: für den Transport von Pulvermaterialien wie Mehl, Zement, Sand, Getreide usw.
d. Für die Staubansammlung, die Staubreinigung, die Belüftung in einigen Fabriken, Krankenhäusern, Gebäuden usw.
e. für Elektrizitätsanlagen: Gasübertragung, Sauerstoffvermehrung, Belüftung, Staubreinigung usw.
Schlüsseltechnologie
|
1. Einführungsanlage
- Position vor dem Bläserrad
- Funktion: Nicht nur zur Einstellung der Blaserkapazität innerhalb von 45% bis 100%, sondern auch zur Sicherstellung des Höchstwirkungsgrades des Blasers innerhalb des Einstellbereichs,vor allem bei Betriebsparametern, die von den Konstruktionsdaten abweichen (niedrige Temperatur oder niedriger Druck).
- Einstellung der automatischen oder manuellen Bedienung durch Klicken auf den Touchscreen des Bläsersteuerungsfeldes.Die Einlassleitfläche wird vom elektrischen Bediener nach Empfang des Gleichstromsignals von 4-20mA in einem festgelegten Verhältnis eingestellt., wird das Schieberblatt bei manueller Bedienung oder Wartung manuell eingestellt.
|
 |
|
2Reifes Voluten-Design
Zuverlässige pneumatische Leistung, hoher Wirkungsgrad, mehrfacher Wirkungsgrad von 85%.
|
|
|
3. Hochleistungsantrieb
- Die Kurve für den Drehgeber wird wiederholt ausgewählt, um den Arbeitszustand am Computer zu simulieren und besser für den tatsächlichen Gasfluss zu passen.
- Hergestellt aus Luft-Aluminiumlegierung oder Edelstahl, offenen Weg nach hinten gebogen (der kleinste Einbruchwinkel von 6 Grad), Oberfläche fein bearbeitet.
|
|
|
4. Steiggetriebe und Lager mit hoher Zuverlässigkeit
- Die Getriebebox ist von horizontaler Struktur, volutes Gehäuse, das mit dem unteren Gehäuse verbunden und vom oberen Gehäuse getrennt ist, wodurch die Zeit für das Entladen der Boxdeckel verkürzt wird.
-
Die Hochgeschwindigkeitswelle setzt die Hard-Thrust-Disk-Technologie ein, hohe Effizienz und geringer mechanischer Verlust durch Leitungskontakt bestätigt.
- Ellipslager für Großgeräte, Neigungslager für Hochgeschwindigkeitsgeräte.
- Die Welle des Blasers und des Getriebes besteht aus wärmebehandeltem Schmiedstahl und ist ordnungsgemäß geschliffen.und die Torsionsresonanzgeschwindigkeit liegt innerhalb von ± 10% der Laufgeschwindigkeit, sind alle rotierenden Teile dynamisch ausgeglichen.
- Das Aufsteigerungsgetriebe ist von parallele Achsen-Schraubenart mit integriertem Kleingetriebe und rotierender Welle.
-
Aus Oberflächenlösch-Schmiedelegiertem Stahl hergestellt und exakt geschliffen, beträgt der Gebrauchsindex des Getriebes mindestens 1,8.
|
|
|
5. Hochpräzisionsgetriebe
- Fanggeräte der angenommenen Qualitätsklasse
- Die Präzisionsstufe des Getriebes wird bei ISO1328 5~4 stabilisiert
- Die Präzisionsstufe kann 3 erreichen.
- Präzisionsstufe, die der Norm AGMA oder DIN entspricht
|
|
|
6Anschluss zwischen Drehkreis und Hochgeschwindigkeitswelle
- Annahme der Verbindung Typ der geraden End-Gesicht Schlüssel (Pin) und dreieckige Welle
- Die größte Leistung, die sie übertragen kann, beträgt 3.000 kW.
- Bequem zum Montieren und Demontagen ohne Beschädigung der Teile
|
|
|
7. Dichtungen mit hoher Leistung
- Das Material der Dichtungen besteht aus einer Legierung mit weichen Texturen.
- Zuverlässige Funktion, lange Lebensdauer
- Kein Leckproblem
- Niedrige Wartungskosten, bequemer Austausch
- Energieverbrauch ohne Reibung reduziert
|
Betriebsergebnis
·Gute aerodynamische Leistung: Dreifach-halboffener Mischströmungsrotor für nicht leicht zu verursachende Wirbel und für geringe Luftströmungsverluste.
·Die Effizienzkurve des Geräts, die durch Einlassleitfläche eingestellt wird, ist flach und auch unter nicht konzipierten Betriebsbedingungen kann ein guter Energieeinsparungseffekt erzielt werden.
·Kompakte Struktur, geringe Bodenfläche, einfache Bedienung.
·Der Drehgeber besteht aus einer hochfesten Luftfahrt-Aluminiumlegierung, die durch ein importiertes Fünf-Koordinaten-Verbindungszentrum mit geringem Kurvenfehler bearbeitet wird.Es verfügt über zuverlässige pneumatische Leistung und hohen Wirkungsgrad, während es 15% bis 25% Energie im Vergleich zu den meisten Wurzelbläsern sparen kann.
·Das Drehrad und das Beschleunigungsgetriebe haben eine integrierte Struktur, wodurch der mechanische Verlust erheblich verringert wird.
·Schraubförmiges Beschleunigungsgetriebe für gute Stabilität, geringe Vibrationen, geringen Lärm und lange Lebensdauer bei hoher Geschwindigkeit.
·Spezielle Neigungsschienenlager: Durch spezielle Neigungsschienen hat das Produkt eine hohe Stabilität bei hoher Geschwindigkeit.
·Hohe automatische Steuerung, gute Zuverlässigkeit.
Montagezeichnung des Bläserpakets
Standardlieferung des Anwendungsbereichs
1. Blaser Hauptkörper
2. Einlassleitfläche
3Einlassdämpfer
4. Edelstahl-Flexible Verbindung
5. Hochgeschwindigkeitsgetriebe
7. Entlastungsventil
8- Kontrollventil.
9. Basisrahmen
10. Schmierstoffsystem
11. PLC-Steuerungskiste
12Motor.
