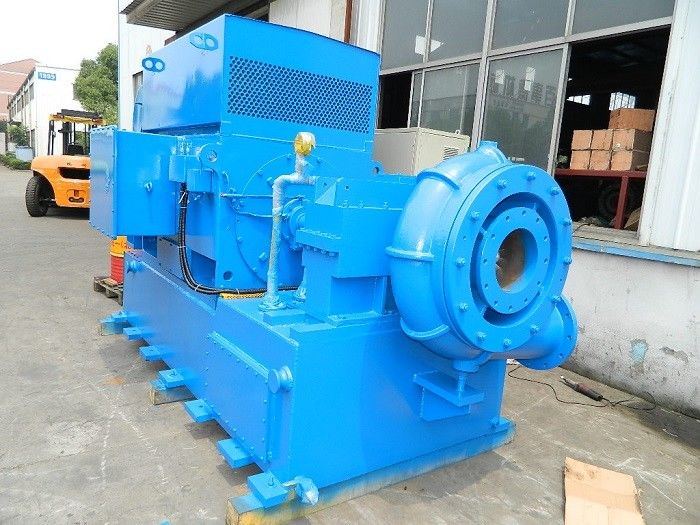

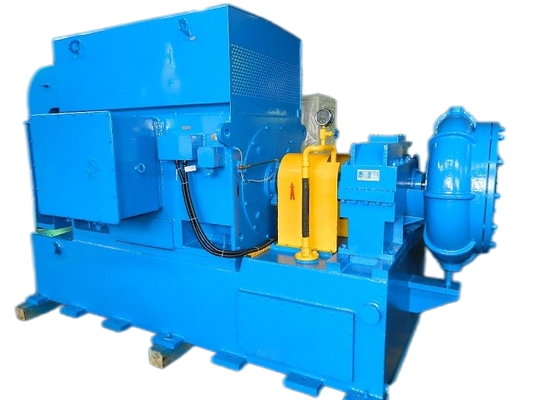

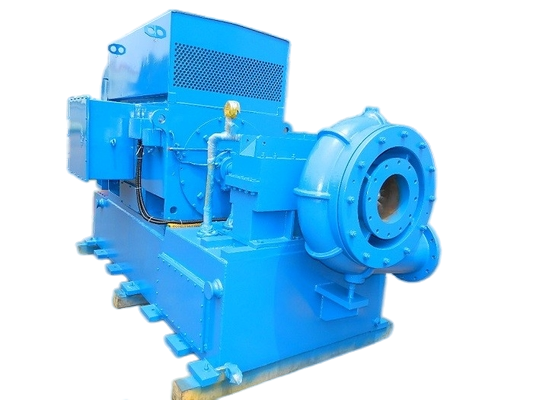

GS120-Serie 120 m3/min Luftstrom Einstufiger Hochgeschwindigkeitszentrifugalventilator

GS120-Serie 120 m3/min Luftstrom Einstufiger Hochgeschwindigkeitszentrifugalventilator

Über GS


Die GS-Serie ist speziell für die Abwasserbehandlung entwickelt.Stickstoffdioxid und andere nicht ätzende Gase.

Der Gs-Bläser zeichnet sich durch eine breite Anwendbarkeit, erhebliche Energieeinsparung, geringe Fläche und einfache Installation, Bedienung und Wartung aus.

Spezifikationen

Anwendungen

a. für die Zementindustrie: Zementbeförderungsbläser, Lüftung usw.

b. für Abwasserbehandlungsanlagen: Belüftungsbläser, Rückspülbläser usw.

c. für den Lufttransport: für den Transport von Pulvermaterialien wie Mehl, Zement, Sand, Getreide usw.

d. Für die Staubansammlung, die Staubreinigung, die Belüftung in einigen Fabriken, Krankenhäusern, Gebäuden usw.

e. für Elektrizitätsanlagen: Gasübertragung, Sauerstoffvermehrung, Belüftung, Staubreinigung usw.

Aufbau der Bläser

Die Zentrifugalbläser der G-Serie verfügen über einen einstufigen Freischalthebel, einen axalen Einlass und eine Radikalentladungsstruktur.Luft kommt in das Saugrohr und die Einlassführung Schiefervorrichtung aus der Einlassfilter Einstellung.Der Hauptantriebsmotor ist mit der Kupplung und der Steppbox verbunden.

Der Stepp-up-Gang treibt den dreigliedrigen gemischten halboffenen Räder an, um Gas zur Stromversorgung zu erzeugen, und die Gasentladung durch den schieferlosen Diffusor und die Volutenkammer.

Betriebsergebnis

·Gute aerodynamische Leistung: Dreifach-halboffener Mischströmungsrotor für nicht leicht zu verursachende Wirbel und für geringe Luftströmungsverluste.

·Die Effizienzkurve des Geräts, die durch Einlassleitfläche eingestellt wird, ist flach und auch unter nicht konzipierten Betriebsbedingungen kann ein guter Energieeinsparungseffekt erzielt werden.

·Kompakte Struktur, geringe Bodenfläche, einfache Bedienung.

·Der Drehgeber besteht aus einer hochfesten Luftfahrt-Aluminiumlegierung, die durch ein importiertes Fünf-Koordinaten-Verbindungszentrum mit geringem Kurvenfehler bearbeitet wird.Es verfügt über zuverlässige pneumatische Leistung und hohen Wirkungsgrad, während es 15% bis 25% Energie im Vergleich zu den meisten Wurzelbläsern sparen kann.

·Das Drehrad und das Beschleunigungsgetriebe haben eine integrierte Struktur, wodurch der mechanische Verlust erheblich verringert wird.

·Schraubförmiges Beschleunigungsgetriebe für gute Stabilität, geringe Vibrationen, geringen Lärm und lange Lebensdauer bei hoher Geschwindigkeit.

·Spezielle Neigungsschienenlager: Durch spezielle Neigungsschienen hat das Produkt eine hohe Stabilität bei hoher Geschwindigkeit.

·Hohe automatische Steuerung, gute Zuverlässigkeit.

Montagezeichnung des Bläserpakets

Standardlieferung des Anwendungsbereichs

1. Blaser Hauptkörper

2. Einlassleitfläche

3Einlassdämpfer

4. Edelstahl-Flexible Verbindung

5. Hochgeschwindigkeitsgetriebe

7. Entlastungsventil

8- Kontrollventil.

9. Basisrahmen

10. Schmierstoffsystem

11. PLC-Steuerungskiste

12Motor.
