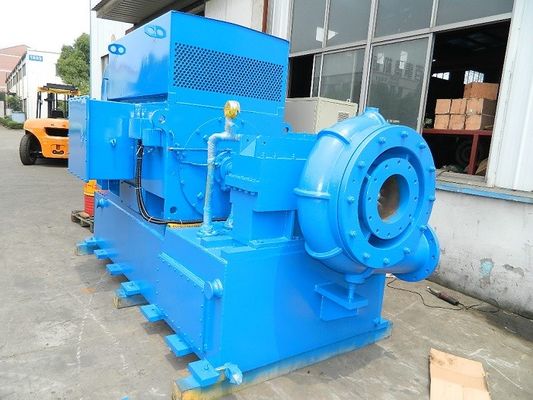

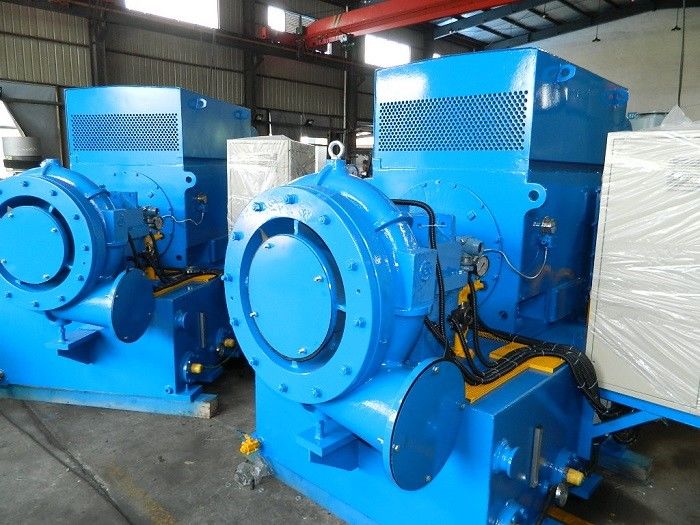

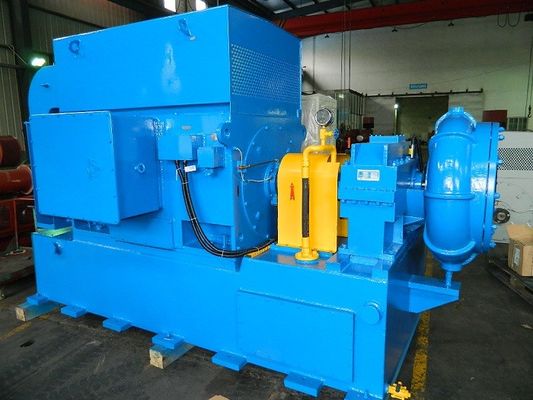

GS140-Serie 140m3/min Hochleistungsflügeler Einstufiger Hochgeschwindigkeits-Zentrifugalbläser

GS140-Serie, 140 m³/min, hocheffizientes Laufrad, einstufiger Hochgeschwindigkeits-Radialgebläse

Über GS


Das einstufige Hochgeschwindigkeits-Radialgebläse der GS-Serie wurde speziell für die Belüftung der Abwasseraufbereitung entwickelt. Mittlerweile ist es für Medien wie Luft, Stickstoff, Stickstoffdioxid und andere nicht korrosive Gase erhältlich.

Gs-Gebläse zeichnen sich durch breite Anwendbarkeit, erhebliche Energieeinsparung, kleine Fläche und einfache Installation, Bedienung und Wartung aus.

Spezifikationen

Anwendungen

A. Für die Zementindustrie: Zementfördergebläse, Belüftung usw.

B. Für Abwasserbehandlungssysteme: Belüftungsgebläse, Rückspülgebläse usw.

C. Für die pneumatische Förderung: zum Fördern von Pulvermaterialien wie Mehl, Zement, Sand, Getreide usw.

D. Zur Staubsammlung, Staubreinigung, Belüftung in einigen Fabriken, Krankenhäusern, Gebäuden usw.

e. Für Elektrizitätswerke: Gasförderung, Sauerstofferhöhung, Belüftung, Staubreinigung usw.

Gebläsestruktur

Das Zentrifugalgebläse der Gs-Serie verfügt über einen einstufigen Ausleger, einen axialen Einlass und eine radikalische Entladungsstruktur. Von der Einlassfiltereinstellung gelangt Luft in das Saugrohr und die Einlassleitschaufelvorrichtung. Der Hauptantriebsmotor ist mit der Kupplung und dem Übersetzungskasten verbunden. Beim Start wird

Das Übersetzungsgetriebe treibt das ternäre gemischte halboffene Laufrad an, um Gas für die Stromversorgung zu erzeugen, und das Gas entweicht durch einen flügellosen Diffusor und eine Spiralkammer.

Hauptmerkmale

·Gute aerodynamische Leistung: Ternäres halboffenes Mischströmungslaufrad, das nicht leicht zu Wirbeln führt und für geringe Luftstromverluste sorgt.

·Durch die Einstellung durch die Einlassleitschaufel ist die Effizienzkurve der Einheit flach und selbst unter nicht vorgesehenen Betriebsbedingungen kann eine gute Energieeinsparwirkung erzielt werden.

·Kompakte Struktur, kleine Grundfläche, einfache Bedienung.

·Das Laufrad besteht aus einer hochfesten Luftfahrtaluminiumlegierung und wird in einem importierten Fünf-Koordinaten-Gestänge-Bearbeitungszentrum mit geringem Kurvenfehler bearbeitet. Es verfügt über eine zuverlässige pneumatische Leistung und einen hohen Wirkungsgrad und kann im Vergleich zu den meisten Roots-Gebläsen 15–25 % Strom einsparen.

·Laufrad und Beschleunigungsgetriebe sind integral aufgebaut, was den mechanischen Verlust erheblich reduziert.

·Schrägverzahntes Beschleunigungsgetriebe für gute Stabilität, geringe Vibration, geringe Geräuschentwicklung und lange Lebensdauer bei Hochgeschwindigkeitsbetrieb.

·Spezielles Kippplattenlager: Durch spezielle Kippplatten erhält das Produkt eine hohe Stabilität bei hohen Geschwindigkeiten.

·Hoher Grad an automatischer Steuerung, gute Zuverlässigkeit.

Zusammenbauzeichnung des Gebläsepakets

Standardmäßiger Lieferumfang

1. Hauptkörper des Gebläses

2. Einlassleitschaufel

3. Einlassschalldämpfer

4. Flexibles Gelenk aus Edelstahl

5. Hochgeschwindigkeitsgetriebe

7. Auslassventil

8. Rückschlagventil

9. Grundrahmen

10. Schmiersystem

11. SPS-Steuerkasten

12. Motor
