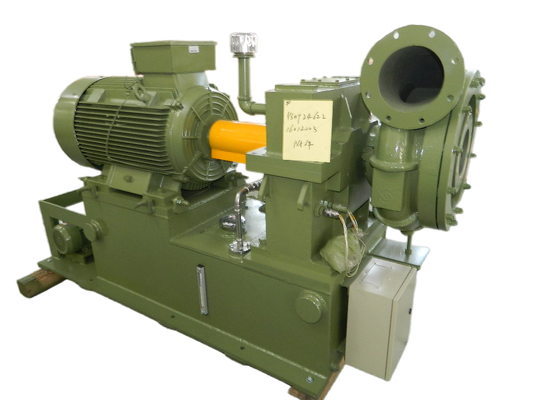

GS160 Serie 50-100 Kpa Druck, einstufiger Hochgeschwindigkeitszentrifugalbläser
Über GS
Die GS-Serie ist speziell für die Abwasserbehandlung entwickelt.Stickstoffdioxid und andere nicht ätzende Gase.
Der Gs-Bläser zeichnet sich durch eine breite Anwendbarkeit, erhebliche Energieeinsparung, geringe Fläche und einfache Installation, Bedienung und Wartung aus.
Spezifikationen
|
型 号
Modell
|
Druck
Druck
|
风量
Luftströmung
|
功率
Macht
|
| |
Kpa |
m3/min |
KW |
| GS160-1.5 |
50 |
160 |
185 |
| GS160-1.6 |
60 |
160 |
220 |
| GS160-1.7 |
70 |
160 |
250 |
| GS160-1.8 |
80 |
160 |
280 |
| GS160-1.9 |
90 |
160 |
280 |
| GS160-2.0 |
100 |
160 |
315 |
Anmerkungen:
1Der Abflussdruck ist auf 198 Kpa (A) ausgelegt, der Anwendungsbereich: 145-198 Kpa (A) oder das Druckverhältnis ε beträgt 1.5 ≤ε≤1.96
2.Staubgehalt und andere feste Verunreinigungen ≤ 10 mg/m3;
3.Der Motor muss bei Meeresspiegelhöhen von mehr als 1000 m ein spezieller sein;
4.Nicht geeignet für Einlasstemperaturen über 60 °C oder Auslasstemperaturen über 120 °C;
5.Der Luftstrom in der vorstehenden Tabelle ist der Wert bei 20°C und 1 atm;
6Bitte wenden Sie sich an unsere technische Abteilung für die Kapazität, die nicht im Katalog angegeben ist.
7Für die Modellwahl der einstufigen Hochgeschwindigkeits-Zentrifugalvakuumpumpe wenden Sie sich bitte an die Technische Abteilung unseres Unternehmens.
Anwendungen
a. für die Zementindustrie: Zementbeförderungsbläser, Lüftung usw.
b. für Abwasserbehandlungsanlagen: Belüftungsbläser, Rückspülbläser usw.
c. für den Lufttransport: für den Transport von Pulvermaterialien wie Mehl, Zement, Sand, Getreide usw.
d. Für die Staubansammlung, die Staubreinigung, die Belüftung in einigen Fabriken, Krankenhäusern, Gebäuden usw.
e. für Elektrizitätsanlagen: Gasübertragung, Sauerstoffvermehrung, Belüftung, Staubreinigung usw.
Aufbau der Bläser
Die Zentrifugalbläser der G-Serie verfügen über einen einstufigen Freischalthebel, einen axalen Einlass und eine Radikalentladungsstruktur.Luft kommt in das Saugrohr und die Einlassführung Schiefervorrichtung aus der Einlassfilter Einstellung.Der Hauptantriebsmotor ist mit der Kupplung und der Steppbox verbunden.
Der Stepp-up-Gang treibt den dreigliedrigen gemischten halboffenen Räder an, um Gas zur Stromversorgung zu erzeugen, und die Gasentladung durch den schieferlosen Diffusor und die Volutenkammer.
Hauptmerkmale
·Gute aerodynamische Leistung: Dreifach-halboffener Mischströmungsrotor für nicht leicht zu verursachende Wirbel und für geringe Luftströmungsverluste.
·Die Effizienzkurve des Geräts, die durch Einlassleitfläche eingestellt wird, ist flach und auch unter nicht konzipierten Betriebsbedingungen kann ein guter Energieeinsparungseffekt erzielt werden.
·Kompakte Struktur, geringe Bodenfläche, einfache Bedienung.
·Der Drehgeber besteht aus einer hochfesten Luftfahrt-Aluminiumlegierung, die durch ein importiertes Fünf-Koordinaten-Verbindungszentrum mit geringem Kurvenfehler bearbeitet wird.Es verfügt über zuverlässige pneumatische Leistung und hohen Wirkungsgrad, während es 15% bis 25% Energie im Vergleich zu den meisten Wurzelbläsern sparen kann.
·Das Drehrad und das Beschleunigungsgetriebe haben eine integrierte Struktur, wodurch der mechanische Verlust erheblich verringert wird.
·Schraubförmiges Beschleunigungsgetriebe für gute Stabilität, geringe Vibrationen, geringen Lärm und lange Lebensdauer bei hoher Geschwindigkeit.
·Spezielle Neigungsschienenlager: Durch spezielle Neigungsschienen hat das Produkt eine hohe Stabilität bei hoher Geschwindigkeit.
·Hohe automatische Steuerung, gute Zuverlässigkeit.
Montagezeichnung des Bläserpakets
Standardlieferung des Anwendungsbereichs
1. Blaser Hauptkörper
2. Einlassleitfläche
3Einlassdämpfer
4. Edelstahl-Flexible Verbindung
5. Hochgeschwindigkeitsgetriebe
7. Entlastungsventil
8- Kontrollventil.
9. Basisrahmen
10. Schmierstoffsystem
11. PLC-Steuerungskiste
12Motor.
