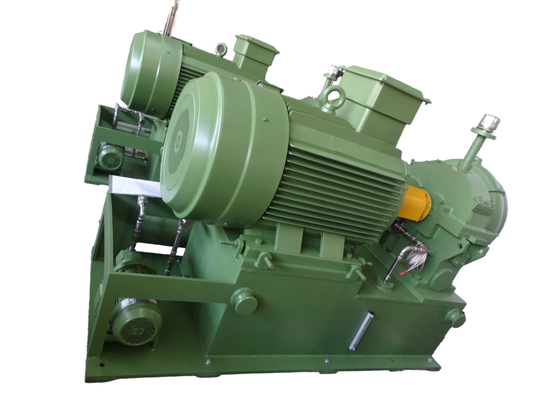

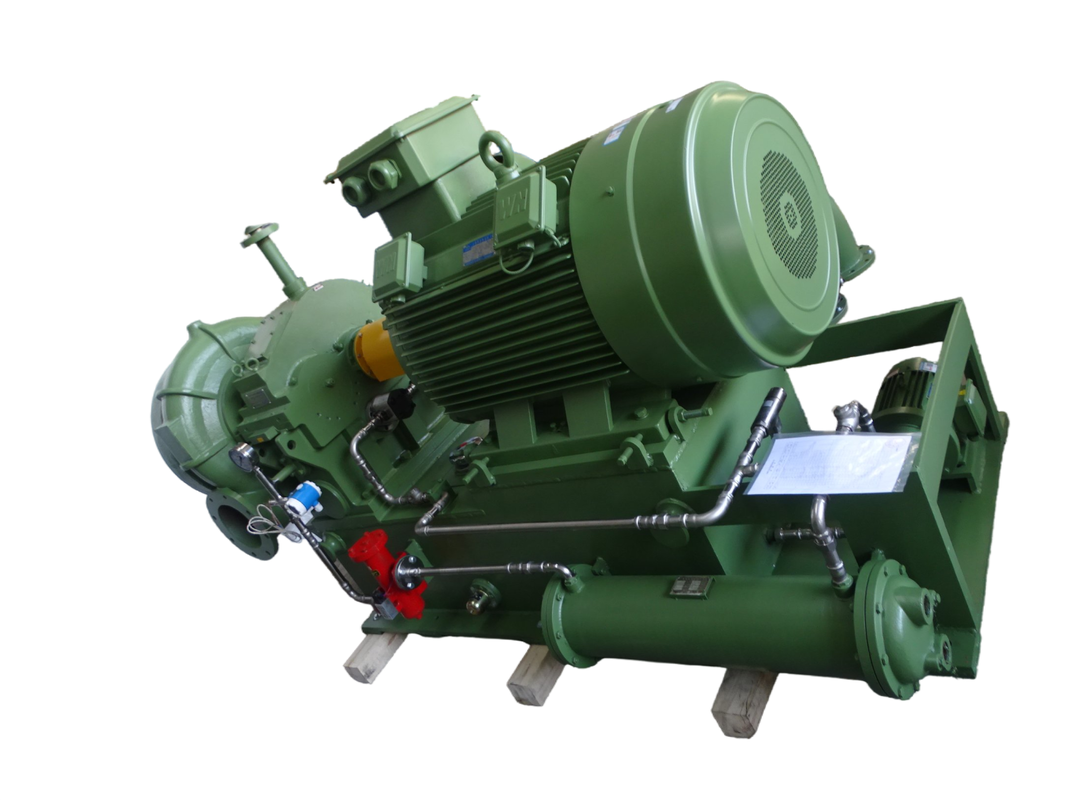

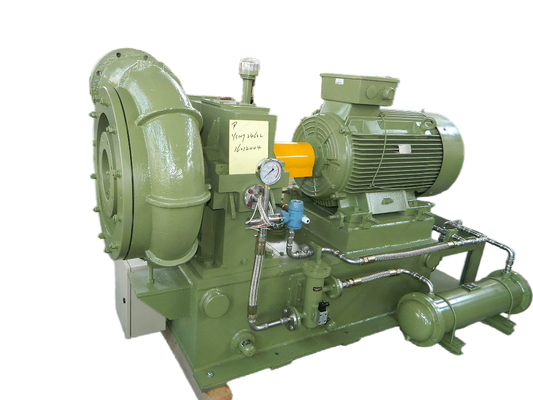

Das einstufige Hochgeschwindigkeits-Radialgebläse der GS-Serie wurde speziell für die Belüftung der Abwasseraufbereitung entwickelt. Mittlerweile ist es für Medien wie Luft, Stickstoff, Stickstoffdioxid und andere nicht korrosive Gase erhältlich.
Gs-Gebläse zeichnen sich durch breite Anwendbarkeit, erhebliche Energieeinsparung, kleine Fläche und einfache Installation, Bedienung und Wartung aus.
Bemerkungen:
1. Der Förderdruck ist auf 198 kPa (A) ausgelegt, der Anwendungsbereich beträgt 145–198 kPa (A) oder das Druckverhältnis ε beträgt 1. 5 ≤ε≤1 . 9 6 ;
2. Staubgehalt und andere feste Verunreinigungen ≤10 mg/m3;
3. Der Motor muss ein Spezialmotor sein, wenn der Meeresspiegel höher als 1000 m ist.
4. Es ist nicht für Einlasstemperaturen über 60 °C oder Auslasstemperaturen über 120 °C geeignet.
5. Der Luftstrom im obigen Blatt ist der Wert bei 20 °C und 1 atm;
6. Bitte wenden Sie sich bezüglich der Kapazität, die nicht im Katalog aufgeführt ist, an unsere technische Abteilung.
7. Für die Modellauswahl einer einstufigen Hochgeschwindigkeits-Kreiselvakuumpumpe wenden Sie sich bitte an die technische Abteilung unseres Unternehmens.
1, Einlassleitschaufelvorrichtung
Die aus neun Leitschaufeln bestehende Einlassleitschaufelvorrichtung ist vor dem Laufrad installiert und ihr Öffnungsgrad wird von einem elektrischen Bediener gesteuert. Wenn der elektrische Antrieb ein 4–20-mA-Signal vom Bedienfeld empfängt, passt er den Öffnungsgrad der Leitschaufeln an (der Wert des Öffnungsgrads wird sowohl auf dem Bedienfeld des elektrischen Antriebes als auch auf dem Steuerbildschirm angezeigt), sodass die Einlassleitschaufelvorrichtung arbeiten kann, bevor Gas in das Laufrad strömt, und die Funktion der Luftstromeinstellung von 45–100 % realisiert.
2, Spirale
Der am besten geeignete Spiralläufer wird für eine zuverlässige pneumatische Leistung, einen hohen Wirkungsgrad und die Erzielung eines gesamten multivariaten Wirkungsgrads von 85 % eingesetzt.
3, Step-up-Box
Es ist ein schrägverzahntes Übersetzungsgetriebe ausgestattet. Das Getriebe ist diffusionsgehärtet und weist eine hervorragende Leistung bei Hochgeschwindigkeitsrotation und eine lange Lebensdauer auf.
Es wird ein Gleitlager mit Babbitt-Metalloberfläche verwendet. Das Lager verfügt über einen Schmierfilm zur Unterstützung der Welle und zur Kühlung. Es zeichnet sich durch geringe Reibung, hohe Klopffestigkeit, zuverlässige Leistung und Langlebigkeit aus.
4, Hochleistungslaufrad
Das Laufrad vom ternären gemischten halboffenen Typ basiert auf der dreidimensionalen Theorie. Die Kurve für das Laufrad wird zur Simulation wiederkehrend ausgewählt
Betriebszustand am Computer und bessere Anpassung an den tatsächlichen Gasdurchfluss. Gleichzeitig wird die durch die Zentrifugalkraft verursachte Schaufelverformung reduziert und die Effizienzzuverlässigkeit verbessert.
Der fortschrittliche Verbindungstyp wird für das Laufrad und die Hochgeschwindigkeitswelle übernommen. Vor der Auslieferung werden Laufradüberdrehzahl- und dynamische Gleichgewichtstests durchgeführt, um die hohe Leistung des Gebläses sicherzustellen.
Das Material des Laufrads ist optional, Aerometall oder Edelstahl oder andere Materialien, die je nach Kundenwunsch erhältlich sind.
Gebläsestruktur
Das Zentrifugalgebläse der Gs-Serie verfügt über einen einstufigen Ausleger, einen axialen Einlass und eine radikalische Entladungsstruktur. Von der Einlassfiltereinstellung gelangt Luft in das Saugrohr und die Einlassleitschaufelvorrichtung. Der Hauptantriebsmotor ist mit der Kupplung und dem Übersetzungskasten verbunden. Beim Start wird
Das Übersetzungsgetriebe treibt das ternäre gemischte halboffene Laufrad an, um Gas für die Stromversorgung zu erzeugen, und das Gas entweicht durch einen flügellosen Diffusor und eine Spiralkammer.
Hauptmerkmale
·Gute aerodynamische Leistung: Ternäres halboffenes Mischströmungslaufrad, das nicht leicht zu Wirbeln führt und für geringe Luftstromverluste sorgt.
·Durch die Einstellung durch die Einlassleitschaufel ist die Effizienzkurve der Einheit flach und selbst unter nicht vorgesehenen Betriebsbedingungen kann eine gute Energieeinsparwirkung erzielt werden.
·Kompakte Struktur, kleine Grundfläche, einfache Bedienung.
·Das Laufrad besteht aus einer hochfesten Luftfahrtaluminiumlegierung und wird in einem importierten Fünf-Koordinaten-Gestänge-Bearbeitungszentrum mit geringem Kurvenfehler bearbeitet. Es verfügt über eine zuverlässige pneumatische Leistung und einen hohen Wirkungsgrad und kann im Vergleich zu den meisten Roots-Gebläsen 15–25 % Strom einsparen.
·Laufrad und Beschleunigungsgetriebe sind integral aufgebaut, was den mechanischen Verlust erheblich reduziert.
·Schrägverzahntes Beschleunigungsgetriebe für gute Stabilität, geringe Vibration, geringe Geräuschentwicklung und lange Lebensdauer bei Hochgeschwindigkeitsbetrieb.
·Spezielles Kippplattenlager: Durch spezielle Kippplatten erhält das Produkt eine hohe Stabilität bei hohen Geschwindigkeiten.
·Hoher Grad an automatischer Steuerung, gute Zuverlässigkeit.
Zusammenbauzeichnung des Gebläsepakets
Standardmäßiger Lieferumfang
1. Hauptkörper des Gebläses
2. Einlassleitschaufel
3. Einlassschalldämpfer
4. Flexibles Gelenk aus Edelstahl
5. Hochgeschwindigkeitsgetriebe
7. Auslassventil
8. Rückschlagventil
9. Grundrahmen
10. Schmiersystem
11. SPS-Steuerkasten
12. Motor
