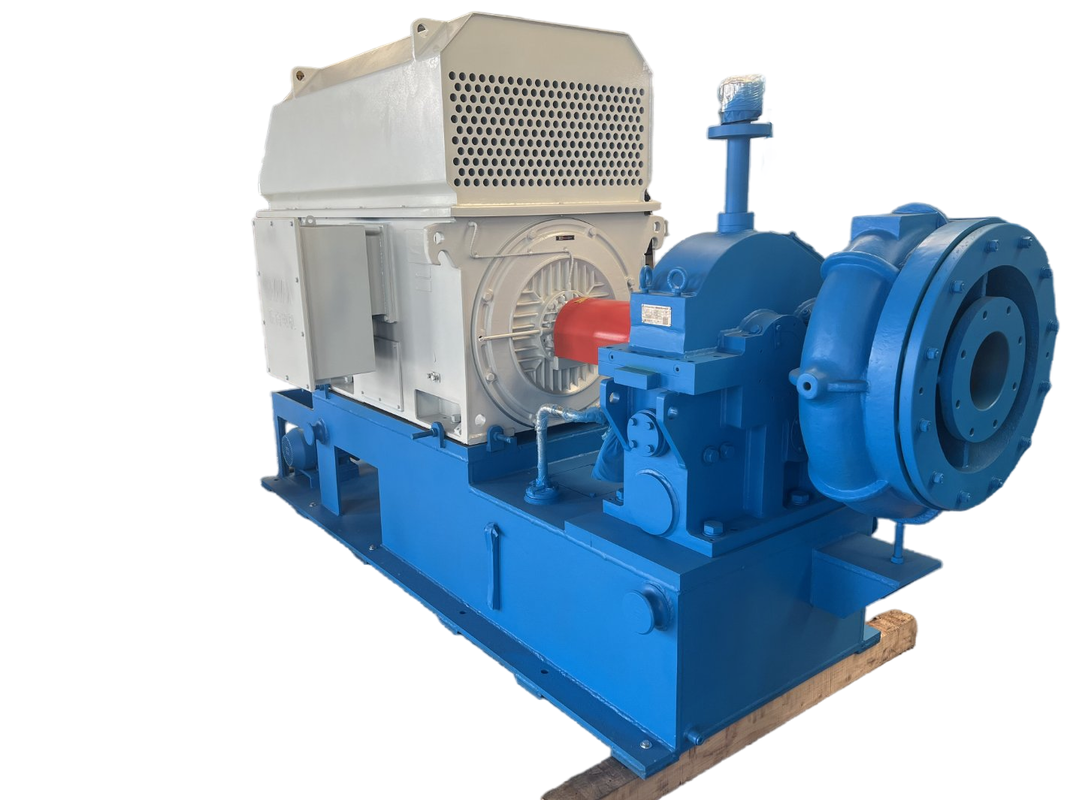

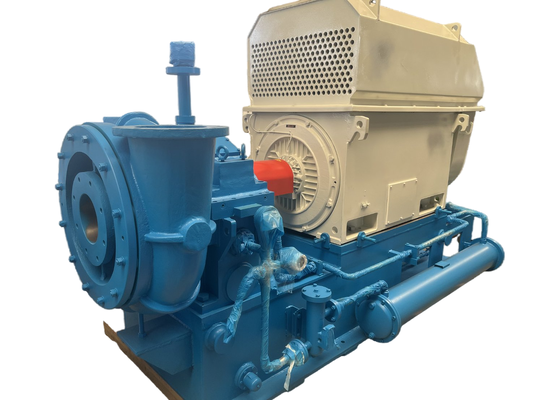

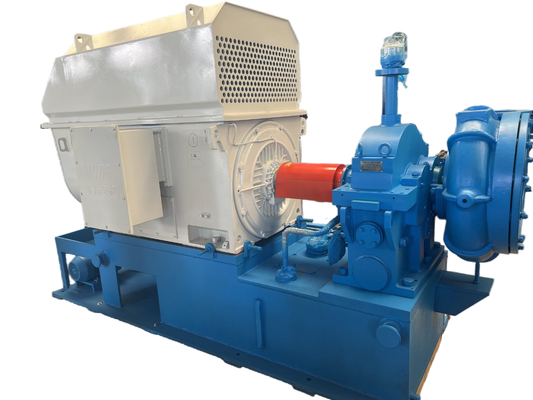

230 m³/min, 50–100 kPa Druck, einstufiges Hochgeschwindigkeits-Zentrifugal-Belüftungsgebläse für die Abwasserbehandlung


Anmerkungen:
1Der Abflussdruck ist auf 198 Kpa (A) ausgelegt, der Anwendungsbereich: 145-198 Kpa (A) oder das Druckverhältnis ε beträgt 1.5 ≤ε≤1.96
2.Staubgehalt und andere feste Verunreinigungen ≤ 10 mg/m3;
3.Der Motor muss bei Meeresspiegelhöhen von mehr als 1000 m ein spezieller sein;
4.Nicht geeignet für Einlasstemperaturen über 60 °C oder Auslasstemperaturen über 120 °C;
5.Der Luftstrom in der vorstehenden Tabelle ist der Wert bei 20°C und 1 atm;
6Bitte wenden Sie sich an unsere technische Abteilung für die Kapazität, die nicht im Katalog angegeben ist.
7Für die Modellwahl der einstufigen Hochgeschwindigkeits-Zentrifugalvakuumpumpe wenden Sie sich bitte an die Technische Abteilung unseres Unternehmens.


1Einführungsanlage
Die aus neun Schlägern bestehende Einlassleitschlägervorrichtung ist vor dem Drehrad installiert und wird durch einen elektrischen Bediener gesteuert.Wenn der elektrische Bediener ein Signal von 4-20mA vom Bedienfeld empfängt, it adjusts the vanes' open degree(the value of open degree is both shown on the panel of electric operator and on the control screen) so that the inlet guide vane device can work before gas flows into the impeller aand realize the function of airflow adjustment of 45-100%.

2Ich will dich sehen.
Für eine zuverlässige pneumatische Leistung, einen hohen Wirkungsgrad und für die Erreichung eines Mehrfacheffizienzs von 85% wird der am besten geeignete Volutenläufer gewählt.




3"Step-up-Box"
Die Schiene ist diffusionsgehärtet und verfügt über eine hervorragende Leistung bei hoher Drehgeschwindigkeit und einer langen Lebensdauer.


Das Lager ist mit einer Schiebetyp mit Babbitt-Metalloberfläche ausgestattet.Das Lager verwendet Schmierstofffolie zur Stützung der Welle und zum Abkühlen.zuverlässige Leistung und Langlebigkeit.




4"Hochwirkungsrad"
Die Drehscheibe, die dreifacher gemischter halboffener Typ ist, ist nach der dreidimensionalen Theorie konzipiert.

Dies führt zu einer besseren Ausstattung des Computers und einer besseren Anpassung an den tatsächlichen Gasdurchfluss, wodurch die durch die Zentrifugalkraft verursachte Schieferdeformation verringert und die Effizienz zuverlässig wird.
Für den Drehräder und die Hochgeschwindigkeitswelle wird der Verbindungstyp "Advances" verwendet. Vor der Lieferung werden Prüfungen der Übergeschwindigkeit des Drehräders und des dynamischen Gleichgewichts durchgeführt, um die hohe Leistung des Blasers zu gewährleisten.
Das Material des Rumpfes ist optional, Luftmetall oder Edelstahl oder andere Materialien, die je nach Kundenwünschen erhältlich sind.






Aufbau der Bläser

Die Zentrifugalbläser der G-Serie verfügen über einen einstufigen Freischalthebel, einen axalen Einlass und eine Radikalentladungsstruktur.Luft kommt in das Saugrohr und die Einlassführung Schiefervorrichtung aus der Einlassfilter Einstellung.Der Hauptantriebsmotor ist mit der Kupplung und der Steppbox verbunden.
Der Stepp-up-Gang treibt den dreigliedrigen gemischten halboffenen Räder an, um Gas zur Stromversorgung zu erzeugen, und die Gasentladung durch den schieferlosen Diffusor und die Volutenkammer.


Hauptmerkmale

·Gute aerodynamische Leistung: Dreifach-halboffener Mischströmungsrotor für nicht leicht zu verursachende Wirbel und für geringe Luftströmungsverluste.

·Die Effizienzkurve des Geräts, die durch Einlassleitfläche eingestellt wird, ist flach und auch unter nicht konzipierten Betriebsbedingungen kann ein guter Energieeinsparungseffekt erzielt werden.

·Kompakte Struktur, geringe Bodenfläche, einfache Bedienung.

·Der Drehgeber besteht aus einer hochfesten Luftfahrt-Aluminiumlegierung, die durch ein importiertes Fünf-Koordinaten-Verbindungszentrum mit geringem Kurvenfehler bearbeitet wird.Es verfügt über zuverlässige pneumatische Leistung und hohen Wirkungsgrad, während es 15% bis 25% Energie im Vergleich zu den meisten Wurzelbläsern sparen kann.

·Das Drehrad und das Beschleunigungsgetriebe haben eine integrierte Struktur, wodurch der mechanische Verlust erheblich verringert wird.

·Schraubförmiges Beschleunigungsgetriebe für gute Stabilität, geringe Vibrationen, geringen Lärm und lange Lebensdauer bei hoher Geschwindigkeit.

·Spezielle Neigungsschienenlager: Durch spezielle Neigungsschienen hat das Produkt eine hohe Stabilität bei hoher Geschwindigkeit.

·Hohe automatische Steuerung, gute Zuverlässigkeit.


Montagezeichnung des Bläserpakets


Standardlieferung des Anwendungsbereichs

1. Blaser Hauptkörper
2. Einlassleitfläche
3Einlassdämpfer
4. Edelstahl-Flexible Verbindung
5. Hochgeschwindigkeitsgetriebe
7. Entlastungsventil
8- Kontrollventil.
9. Basisrahmen
10. Schmierstoffsystem
11. PLC-Steuerungskiste
12Motor.
