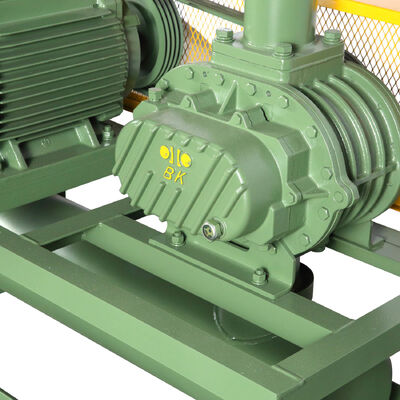

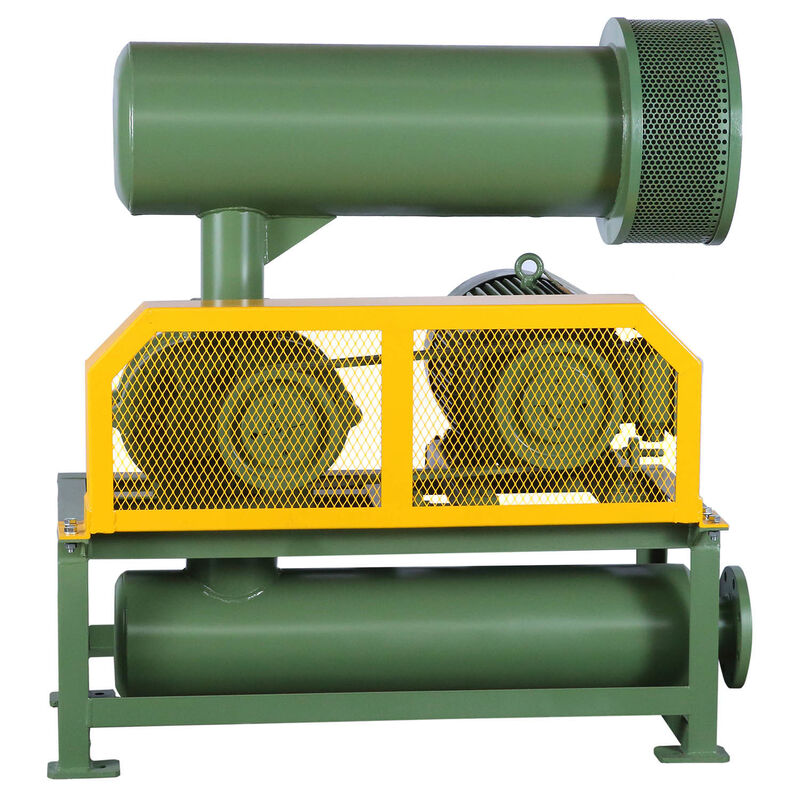

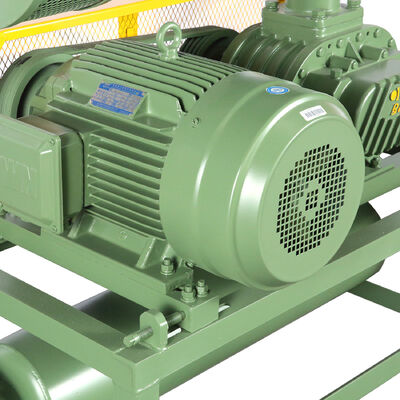

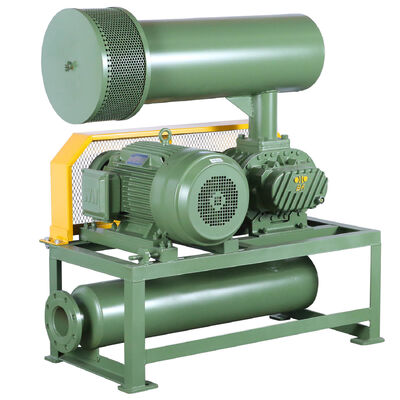

B-Tohin BK6015 DN150mm, die Gebläse der dritten Generation mit drei Flügeln für den Transport von Pulver und Getreide
Über BK-Gebläse mit drei Flügeln
Die BK-Serie von Roots-Gebläsen mit integrierter Struktur von Laufrad und Welle findet breite Anwendung in Umweltschutz, Elektrizität, Architektur, Gasversorgung usw.
Produktbeschreibung
Roots-Gebläse ist ein Verdrängergebläse und gibt eine feste Luftmenge proportional zu seiner Drehzahl ab. Bei jeder Umdrehung führen zwei Flügel drei Mal Luft auf und ab. Im Vergleich zu zweiflügeligen Gebläsen hat es weniger Luftpulse, geringere Lastschwankungen, höhere Festigkeit, geringere Geräusche und Vibrationen.
Zwei parallele Wellen haben jeweils drei Flügel, alle Flügel halten einen kleinen Abstand zueinander und zum Gehäuse. Bei jeder Flügelumdrehung wird eine bestimmte Luftmenge am Einlass angesaugt und von der Innenfläche des Gehäuses zum Auslass des Gebläses transportiert.
Zwei Wellen werden durch die Zahnräder angetrieben, es gibt keine Berührung zwischen den Flügeln, so dass sie mit hoher Geschwindigkeit ohne Schmierung im Inneren laufen können. Es hat folgende Eigenschaften: Einfache Konfiguration; ruhiger Lauf; gute Leistungsstabilität. Es wurde in verschiedenen Branchen weit verbreitet.
Hauptmerkmale
1) Ruhiger Lauf durch Verwendung von schrägverzahnten Zahnrädern.
2) Flexible Montagearten aufgrund der gleichen Struktur an Einlass und Auslass.
3) Es wird eine vernünftigere Lagerstruktur übernommen, die die Lebensdauer des Lagers erhöhen kann.
4) Geringe Geräusche, Vibrationen und Energieverbrauch.
Spezifikationen
| Modell |
BK6015 |
| Luftkapazität |
14,23m³/Min-37,95m³/Min |
| Differenzdruck am Auslass |
10-50KPA |
| Drehzahl |
850U/min-1800U/min |
| Motortyp |
11-22/30/37-45KW
380/400/415/440V, 3PHASEN, 50/60HZ |
| Montagetyp |
Standard: horizontal.
Vertikale Ausführung auf Anfrage erhältlich |
| Nettogewicht des Gebläses ohne Motor |
380kg |
| Merkmale |
1. Schrägverzahnte Zahnräder für ruhigen Lauf
2. Kompakte, flexible Installation bietet dem Benutzer mehr Auswahlmöglichkeiten.
3. Integrierte Struktur von Laufrad und Welle vermeidet Nachteile der geteilten Struktur des Gebläses
4. Verwendung von importierten Öldichtungen aus Fluorkautschuk mit hoher Verschleiß- und Hitzebeständigkeit.
5. Geringe Geräusche, Vibrationen und Energieverbrauch.
|
Parameter
| Modell |
Anschlussdurchmesser (mm) |
Drehzahl |
Einlasskapazität (m³/min) und Wellenleistung (KW) |
| 0,1kgf/cm² |
0,2kgf/cm² |
0,3kgf/cm² |
0,4kgf/cm² |
0,5kgf/cm² |
| 1000mmH2O |
2000mmH2O |
3000mmH2O |
4000mmH2O |
5000mmH2O |
| 0,01Mpa |
0,02Mpa |
0,03Mpa |
0,04Mpa |
0,05Mpa |
| U/min |
m³/min |
KW |
m³/min |
KW |
m³/min |
KW |
m³/min |
KW |
m³/min |
KW |
| BK6015 |
150(6") |
850 |
16,66 |
4,61 |
15,65 |
8,08 |
14,89 |
11,00 |
14,23 |
13,94 |
|
|
| 1000 |
20,02 |
5,43 |
19,01 |
9,50 |
18,25 |
12,94 |
17,60 |
16,40 |
17,04 |
20,39 |
| 1150 |
23,38 |
6,24 |
22,37 |
10,93 |
21,61 |
14,88 |
20,96 |
18,86 |
20,40 |
23,45 |
| 1250 |
25,62 |
6,78 |
24,61 |
11,88 |
23,85 |
16,18 |
23,2 |
20,50 |
22,64 |
25,49 |
| 1400 |
28,99 |
7,60 |
27,98 |
13,3 |
27,21 |
18,12 |
26,56 |
22,96 |
26,00 |
28,55 |
| 1500 |
31,23 |
8,14 |
30,22 |
14,25 |
29,46 |
19,44 |
28,81 |
24,6 |
28,25 |
30,59 |
| 1650 |
34,59 |
8,96 |
33,58 |
15,68 |
32,82 |
21,35 |
32,17 |
27,05 |
31,61 |
33,65 |
| 1800 |
37,95 |
9,77 |
36,94 |
17,10 |
36,18 |
23,29 |
35,53 |
29,51 |
34,97 |
36,71 |
Merkmale
1. Schrägverzahnte Zahnräder für ruhigen Lauf
2. Kompakte, flexible Installation bietet dem Benutzer mehr Auswahlmöglichkeiten.
3. Integrierte Struktur des Laufrads überlegen gegenüber geteilter Struktur, stabiler in der Kraftübertragung
4. Verwendung von importierten Öldichtungen aus Fluorkautschuk, die eine gute Verschleiß- und Hitzebeständigkeit aufweisen.
5. Geringe Vibrationen und wirtschaftlicher Energieverbrauch.
Produkt-Umrissmaße
| BKUmrissmaßblatt |
|
|
|
|
|
|
|
|
|
|
|
Einheit:mm |
Typ |
Anschlussdurchmesser |
Motorleistung |
A |
B |
C |
D |
E |
F |
G |
H |
K |
M |
N |
0 |
P |
Q |
4-M16×h |
Gewicht
(kg) |
| BK6015 |
150(6") |
11～22 |
1340 |
1064 |
113 |
222 |
748 |
232 |
364 |
1460 |
238 |
476 |
573 |
180 |
280 |
24 |
4-M16×400 |
380 |
| 30 |
539 |
636 |
| 37～45 |
563 |
660 |
| Die Abmessungen für BK12034 und BK12042 werden separat geliefert. |
| Standard accessory include:Inlet and outlet silencer,pressure gauge,base-frame,blower's pulley,motor's pulley,belt,belt guard,relief valve,check valve. |
| The weight above are for standard accessories only,motor excluded. |
Arbeitsprinzip
Roots-Gebläse ist ein Verdrängergebläse und gibt eine feste Luftmenge proportional zu seiner Drehzahl ab. Bei jeder Umdrehung führen zwei Flügel drei Mal Luft auf und ab. Im Vergleich zu zweiflügeligen Gebläsen hat es weniger Luftpulse, geringere Lastschwankungen, höhere Festigkeit, geringere Geräusche und Vibrationen.
Zwei parallele Wellen haben jeweils drei Flügel, alle Flügel halten einen kleinen Abstand zueinander und zum Gehäuse. Bei jeder Flügelumdrehung wird eine bestimmte Luftmenge am Einlass angesaugt und von der Innenfläche des Gehäuses zum Auslass des Gebläses transportiert.
Zwei Wellen werden durch die Zahnräder angetrieben, es gibt keine Berührung zwischen den Flügeln, so dass sie mit hoher Geschwindigkeit ohne Schmierung im Inneren laufen können. Es hat folgende Eigenschaften: Einfache Konfiguration; ruhiger Lauf; gute Leistungsstabilität. Es wurde in verschiedenen Branchen weit verbreitet.
