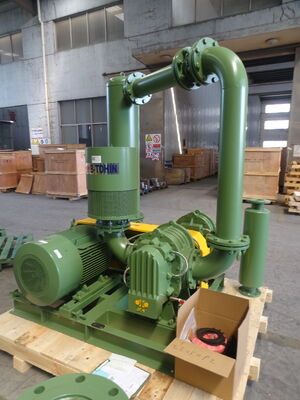

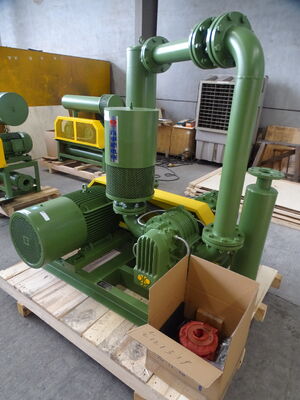

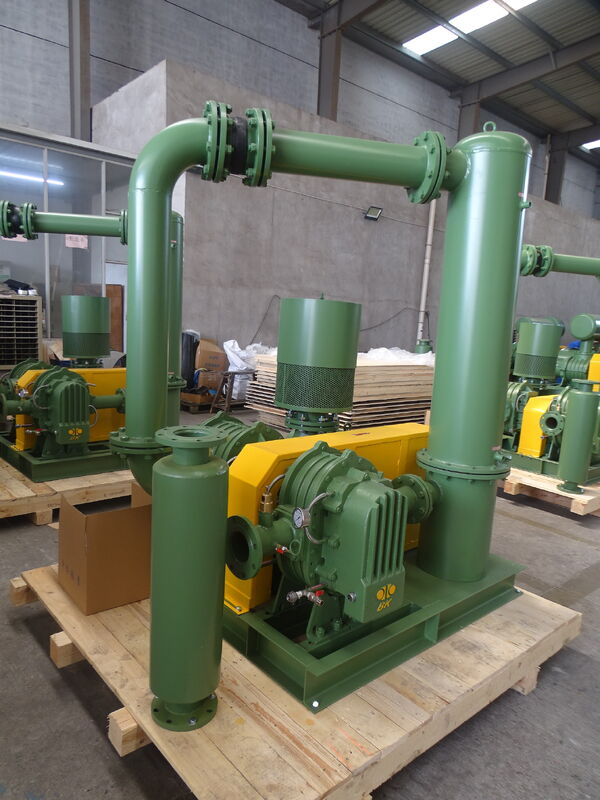

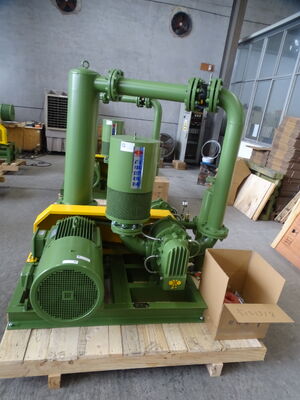

BKD Hochdruck,10,0-1,5 kgf/cm2 Druck, Wasserkühlung, Zwei-Stufen- und Drei-Lobwurzel-Luftbläser

1 Roots-Gebläse vom Typ BKD

Das zweistufige BKD-Gebläse besteht aus zwei in Reihe geschalteten BKW-Gebläsen, die die Druckgrenze eines einzelnen Gebläses überschreiten können. Das vom Primärgebläse ausgestoßene Hochtemperaturgas wird durch einen Mittelkühler gekühlt, bevor es in das Sekundärgebläse eintritt, sodass seine Temperatur den angegebenen Wert nicht überschreitet und so den guten Betrieb des Sekundärgebläses gewährleistet.

Bei der BKD-Serie handelt es sich um ein zweistufiges Roots-Gebläse, das über zwei in Reihe geschaltete BKW-Gebläse verfügt und im Vergleich zu einem einzelnen Gebläse den höchsten Druck übertrifft. Außerdem gibt es ein mittleres Kühlsystem zwischen der ersten und der zweiten Stufe, das die Standardtemperatur des Luftstroms zum zweiten Gebläse gewährleistet.

2 Produktspezifikationen

3 Einlassluftstrom (m3/min) und Wellenleistung (KW) bei verschiedenen Bedingungen

3 Grenzmaß von BKD-1000

BKD Übersichtsmaßblatt                         Einheit: mm Typ Port-Durchmesser Motorleistung A B C D E F G H ICH J K L M N 0 N Q×h BKD-1000 65(2,5") 11~30 1450 1500 340 450 200 145 180 / 1000 25 / 1050 1100 1050 805 4 M16×300 BKD-2000 80(3") 15~45 1830 1880 418 530 228 180 200 / 1050 25 / 1160 1210 1150 950 4 M16×300 BKD-3000 100(4") 30~45 1970 2020 508 600 280 190 280 600 1200 25 / 1350 1400 1250 1050 6 M16×400 55~75 650 1300 25 1400 1450 1350 BKD-4000 150(6") 55~90 2050 2200 508 840 275 200 295 720 1440 25 825 1650 1700 1480 1240 8 M16×400 110 770 1540 25 860 1720 1770 1560 BKD-5000 200(8") 75~200 2150 2200 570 1140 295 300 280 875 1750 25 905 1810 1860 1800 1370 8 M16×400 BKD-6000 250(10") 132～200 2350 2800 620 1260 355 335 310 1020 2040 25 975 1950 2000 2100 1500 8 M16×400 220 ~ 280 (6 kV) 1265 2650 25 1040 2080 2130 2580 BKD-7000 300(12") 160~200 3120 2960 1000 1480 465 330 330 1205 2410 25 1150 2300 2350 2460 1800 8 M16×400 220 ~ 250 (6 kV) 1375 2750 25 2800 280~400 (6 kV) 1435 2870 25 2920 Anmerkung: Größe A dient als Referenz, überschreitet jedoch nicht Größe B.

4 Sonstiges Zubehör

(1) Unbelastetes Startventil vom Typ YUSV

(2) Multifunktionsgehäuse vom Typ BDFZ-L

• Funktionsprinzip des Entlastungsstartventils

Dieses Ventil wird hauptsächlich in der Rohrleitung für Gebläse, Kompressoren und Schraubengebläse eingesetzt. Wenn das Gebläse startet,

Die Luft strömt durch das Ventil und das Gebläse arbeitet ohne Last. Nach einer Weile schließt sich das Ventil

Aufgrund des Druckunterschieds in der Rohrleitung und außerhalb ist ein Start ohne Last für das Gebläse möglich

kann Auswirkungen auf das Gerät und den Motor haben.

• Hauptmerkmale des Entlastungsstartventils

1. Mechanische Struktur und vernünftiges Design, ohne Probleme.
2. Ein Bypass und ein elektrisches Führungssystem sind nicht erforderlich. Niedrige Kosten.
3. Es ersetzt das Sicherheitsventil und schützt den Start unter schwierigen Bedingungen.
4. Einfache Montage und Wartung.

• Hauptmerkmale des Gehäuses

1. Durch die Verwendung von Stahl und Schwamm zur Schalldämmung und die Einbettung von schallabsorbierendem Material kann der Lärm effektiv reduziert werden.
2. Es gibt vier Türen und jede Seite kann vollständig geöffnet werden, was für die tägliche Wartung praktisch ist.
3. Abnehmbare Struktur, die leicht zu transportieren ist.
4. Kompakte Struktur für weniger Stellfläche.
