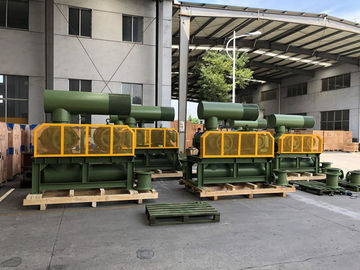

Lärmarmes Vorsprungs-Wurzel-Gebläse der Luft-drei mit Druck 10-60KPA wurzelt Belüftungsanlage

Lärmarmes Vorsprungs-Wurzel-Gebläse der Luft-drei mit Druck 10-60KPA wurzelt Belüftungsanlage

Lärmarmes Vorsprungs-Wurzel-Gebläse der Luft-drei mit Druck 10-60KPA wurzelt Belüftungsanlage
Low Noise Air Three Lobe Roots Blower with Pressure 10-60KPA Roots Aerator
Lärmarmes Vorsprungs-Wurzel-Gebläse der Luft-drei mit Druck 10-60KPA wurzelt Belüftungsanlage
Produktdetails:
Herkunftsort: China
Markenname: BK
Zertifizierung: ISO9001/ISO14001/CE
Modellnummer: BK8016S
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: Verhandlungsfähig
Verpackung Informationen: Exportstandardholzetui
Lieferzeit: 5 bis 20 Werktage, hängen von der Auftragsmenge und von der Spezifikation ab
Zahlungsbedingungen: L / C, T / T
Versorgungsmaterial-Fähigkeit: 100 Sets pro Monat
Kontakt
Ausführliche Produkt-Beschreibung
Name: Drei-Loben-Wurzel-Bläser Luftkapazität: 15.21-47,14 m3/min
Höchstentladungsdruck: 80 KPa Motorleistung: 30-90KW
Ausflussbohrung: DN150 (6 ¢) Anwendung:: Besichtigung, Rückspülung, pneumatische Beförderung, zur Wasserbehandlung, Zementfabrik, Druckerei u
Hauptmaterialien: Gusseisen Ursprung der Technologie: USA
Lagermarke: NSK, SKF nach Kundenwunsch Umdrehungsfrequenz der Bläser: 700 bis 1500 Rpm
Stromspannung: 380 V/400 V/415V/440V/angepasst Frequenz: 50Hz/60Hz
Anwendung: Abwasserbehandlung Typ der Anlage:: Horizontal oder vertikal
Hervorheben:

3 Vorsprungs-Wurzel-Gebläse

,

Gebläse der pneumatischen Beförderung

Drei-Flügel-Roots-Gebläse, Druck 10-80 KPa, Drehzahl 700-1500 U/min


Roots-Gebläse wird weit verbreitet in der Elektrizitäts-, Erdöl-, Stahlindustrie, beim Riechen, in der Lebensmittel-, Sauerstoffherstellung, beim Spinnen,

Vakuumverpackung, Papierherstellung, Aquakultur, Abwasserbehandlung, pneumatischem Transport usw.





Spezifikationen:



Modell

BK8016S

Luftleistung

15,21-47,14m3/min

Entlastungsdifferenzdruck

10-80 KPa

Drehzahl

700-1500 U/min

Motortyp

30KW-90KW

380/400/415/440V, 3 PHASEN, 50/60HZ, Frequenzmotor ebenfalls erhältlich

Installationstyp

Standard: horizontaler Typ

Vertikaler Typ als Option erhältlich
Farbe Kundenspezifisch, Standard RAL6011

N.G. des Gebläses ohne Motor

800 kg

Verpackungsgröße ca.

2,1*1,5*2,35 (Länge*Breite*Höhe)





Merkmale:

1. Stirnradgetriebe für sanften Betrieb

2. Kompakt, Flexibilität bei der Installation gibt dem Benutzer mehr Auswahlmöglichkeiten.

3. Annahme einer integralen Struktur des Laufrads, stabiler im Betrieb.

4. Annahme importierter Öldichtungen aus Fluorkautschuk, die eine gute Verschleißfestigkeit und Hochtemperaturbeständigkeit aufweisen.

5. Geringe Vibration und wirtschaftlicher Energieverbrauch.





Parameterblatt

Modell Anschlussdurchmesser
(MM)		 Geschwindigkeit Einlassleistung (m3/min) und Wellenleistung (KW)
0,1 kgf/cm2 0,2 kgf/cm2 0,3 kgf/cm2  0,4 kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0,01 Mpa 0,02 Mpa 0,03 Mpa 0,04 Mpa
U/min m3/min KW m3/min KW m3/min KW m3/min KW
BK8016S 150(6") 700 20,17 11,16 18,75 13,93 17,67 16,69 16,75 19,45
850 25,23 13,55 23,81 16,91 22,72 20,26 21,81 23,62
1000 30,29 15,95 28,87 19,89 27,78 23,84 26,86 27,79
1150 35,34 18,34 33,93 22,88 32,84 27,42 31,92 31,95
1250 38,72 19,93 37,30 24,87 36,21 29,80 35,29 34,73
1400 43,77 22,33 42,35 27,85 41,26 33,38 40,35 38,90
1500 47,14 23,92 45,72 29,84 44,64 35,76 43,72 41,68



Modell Anschlussdurchmesser
(MM)		 Geschwindigkeit Einlassleistung (m3/min) und Wellenleistung (KW)
0,5 kgf/cm2  0,6 kgf/cm2 0,7 kgf/cm2 0,8 kgf/cm2
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0,05 Mpa 0,06 Mpa 0,07 Mpa 0,08 Mpa
U/min m3/min KW m3/min KW m3/min KW m3/min KW
BK8016S 150(6") 700 15,94 22,21 15,21 24,98 　 　 　 　
850 21,00 26,97 20,27 30,33 19,59 33,68 　 　
1000 26,05 31,73 25,32 35,68 24,65 39,63 24,02 43,57
1150 31,11 36,49 30,38 41,03 29,71 45,57 29,08 50,11
1250 34,48 39,67 33,75 44,60 33,08 49,53 32,45 54,47
1400 39,54 44,43 38,81 49,95 38,14 55,48 37,51 61,00
1500 42,91 47,60 42,18 53,52 41,51 59,44 40,88 65,36






Struktur des Gebläsehauptkörpers


Lärmarmes Vorsprungs-Wurzel-Gebläse der Luft-drei mit Druck 10-60KPA wurzelt Belüftungsanlage 0



Nr.

Teilename

Menge.



Nr.

Teilename

Menge.



Nr.

Teilename

Menge.

1

Fuß

2



9

Linke Endkappe

1



17

Öltank

1

2

Sechskantschraube

4



10

Rundstift

4



18

Zahnrad

2

3

Staubschutzdichtung

1



11

Gehäuse

1



19

Keil

2

4

Antriebslaufrad

1



12

Wellendichtung

4



20

Axialhülse

2

5

Antriebsendlager

2



13

Rechte Endkappe

1



21

Getriebeendlager

2

6

Abtriebslaufrad

2



14

Schraube

16



22

Lagerplatte

2

7

Staubschutz

1



15

Entlüfter

1



23

Verstellbare Unterlegscheibe

mehrere

8

Schmiernippel

2



16

Befestigungsschraube

8



24

Magnetmutter

1





Montagezeichnung des Gebläsepakets



Lärmarmes Vorsprungs-Wurzel-Gebläse der Luft-drei mit Druck 10-60KPA wurzelt Belüftungsanlage 1





Standardlieferumfang



1. Wellenende Gebläse

2. Überdruckventil

3. Schlamm-Typ-Wafer-Rückschlagventil

4. Einlassschalldämpfer (mit Luftfilter)

5. Auslassschalldämpfer

6. Gebläse- und Motorbasis (mit Riemenabdeckung)

7. Gummi-Flexgelenk und Stoßdämpfer

8. Motorriemenscheibe

9. Druckmesser

10. Keilriemen

11. Schrauben und Muttern und andere Verbindungsteile

12. Elektromotor
