Herkunftsort: | China |
Markenname: | BK |
Zertifizierung: | ISO9001/ISO14001 |
Modellnummer: | BV6015 |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Verhandlungsfähig |
Verpackung Informationen: | Export erbt hölzernes caseAbout BKW BKW Reihenwurzelstandardgebläse den Entwurf von BK-Reihe. Es nim |
Lieferzeit: | 5 bis 20 Werktage, hängen von der Auftragsmenge und von der Spezifikation ab |
Zahlungsbedingungen: | L / C, T / T |
Versorgungsmaterial-Fähigkeit: | 80 Sätze pro Monat |
Typ: | Vakuum-sauction, Wurzelart | Luftkapazität: | 140,68-39,13 m3/min |
---|---|---|---|
Differenzdruck: | -10 KPA ~ -40 KPA | Motorleistung: | 11-22/30/37-45 kw |
Auslassbohrung: | DN150 ((6 ̊) | Kältetyp: | Luft |
Angetriebener Typ: | Motorantriebs, angeschlossen durch Gurt und Flaschenzug | Gewicht: | 380 KILOGRAMM |
Geschwindigkeit: | 850 bis 1800 U/min | ||
Hervorheben: | Wurzelart Vakuumpumpe,GebläseVakuumpumpe |

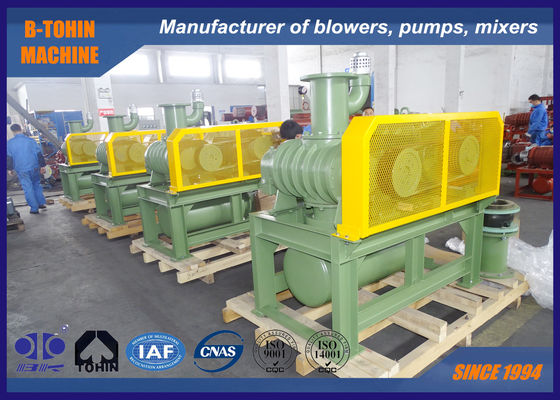

-20KPA Roots Gebläse Vakuumpumpe, Vakuumluftkapazität 1800 m3/h
Über BK Vakuumpumpe
Die BK Vakuumpumpe ist für den Vakuumeinsatz konzipiert, indem der Auslass und der Einlass des positiv arbeitenden Roots-Gebläses ausgetauscht werden.
Ihr maximaler Vakuumdruck beträgt -40 KPA. Weit verbreitet in Vakuumanwendungen in der Lebensmittelbeförderung, Metallurgie, chemischen Industrie, elektronischen Beschichtung und anderen Industrien, sie erfreut sich bei Kunden aufgrund ihres reibungslosen Betriebs und ihrer stabilen Leistung großer Beliebtheit.
Spezifikationen
Modell |
BV6015 |
Einlassabmessung | DN150 |
Auslassabmessung | DN150 |
Luftkapazität |
14,68-39,13 m3/min |
Differenzdruck |
-10 ~ -40KPA |
Drehzahl |
850-1800 U/min |
Motortyp |
11-22/30/37-45 KW 380/400/415/440V, 3 PHASEN, 50/60HZ |
Motormarke |
Standard: Siemens Beide oder Wannan Motor Siemens und ABB Motor für Ihre Option |
Motorwirkungsgradklasse | IE3 |
Installationsart |
Standard: horizontaler Typ. Vertikaler Typ für Ihre Option verfügbar |
N.W. des Gebläses ohne Motor |
380 kg |
Verpackungsgröße ca. |
1,8*1,2*2,0 m (Länge*Breite*Höhe) |
Parameterblatt
Modell | Anschluss Dia (MM) |
Geschwindigkeit | Einlass Kapazität (m3/min) und Wellenleistung (KW) | |||||||
-0,1 kgf/cm2 | -0,2 kgf/cm2 | -0,3 kgf/cm2 | -0,4 kgf/cm2 | |||||||
-1000 mmH2O | -2000 mmH2O | -3000 mmH2O | -4000 mmH2O | |||||||
-0,01 MPa | -0,02 MPa | -0,03 MPa | -0,04 MPa | |||||||
U/min | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BV6015 | 150(6") | 850 | 17,17 | 4,71 | 16,13 | 8,24 | 15,35 | 11,22 | 14,68 | 14,22 |
1000 | 20,64 | 5,54 | 19,60 | 9,70 | 18,81 | 13,20 | 18,14 | 16,73 | ||
1150 | 24,10 | 6,37 | 23,06 | 11,15 | 22,28 | 15,19 | 21,61 | 19,24 | ||
1250 | 26,42 | 6,92 | 25,38 | 12,12 | 24,59 | 16,51 | 23,92 | 20,91 | ||
1400 | 29,88 | 7,75 | 28,84 | 13,57 | 28,06 | 18,49 | 27,39 | 23,42 | ||
1500 | 32,19 | 8,31 | 31,15 | 14,54 | 30,37 | 19,81 | 29,70 | 25,10 | ||
1650 | 35,66 | 9,14 | 34,62 | 16,00 | 33,83 | 21,79 | 33,16 | 27,61 | ||
1800 | 39,13 | 9,97 | 38,09 | 17,45 | 37,30 | 23,77 | 36,63 | 30,12 |
Montagezeichnung des Gebläsepakets
BV Umrissmaßblatt | Einheit: mm | |||||||||||||||||
Typ |
Anschlussdurchmesser |
Motorleistung |
A | B | C | D | E | F | G | H | K | M | N | 0 | P | Q | n-M16×h | Gewicht (kg) |
BV6015 | 150(6") | 11~22 | 1340 | 1064 | 113 | 222 | 748 | 232 | 364 | 1460 | 238 | 476 | 573 | 180 | 280 | 24 | 4-M16×400 | 380 |
30 | 539 | 636 | ||||||||||||||||
37~45 | 563 | 660 | ||||||||||||||||
Standard Zubehöressories umfassen: Einlass, Auslassschalldämpfer, Unterdruckmanometer, Sockel, Riemenabdeckung, Vakuum-Überdruckventil, Keilriemen. | ||||||||||||||||||
Das obige Gewicht gilt nur für Standardzubehör, Motor ausgeschlossen. |
Standard Lieferumfang
1. Gebläsehauptkörper
2. Vakuum-Sicherheitsventil
3. Einlassschalldämpfer
4. Auslassschalldämpfer
5. öffentlicher Sockel (mit Riemenabdeckung)
6. flexibler Gummianschluss und Stoßdämpfer
7. Gebläseriemenscheibe
8. Manometer
9. Riemen
10. Schrauben und Muttern und andere Verbindungsteile
11. Motor
