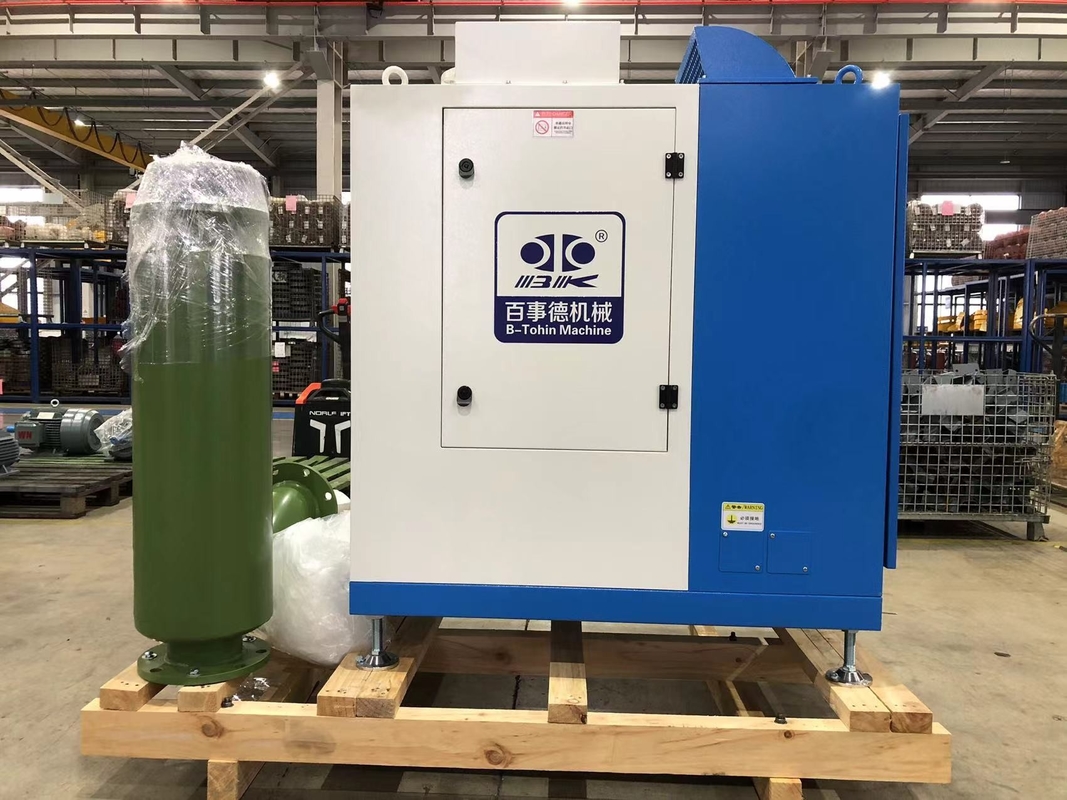

1Einführung in die Maschine:
XTB-Luftfederlagerzentrifugalbläser ist eine effiziente Flüssigkeitsmaschine, die fortschrittliche Suspensionstechnologie und zentrifuge Bläserprinzipien kombiniert, die in mehreren Industriefeldern weit verbreitet sind.
2Hauptcharaktere:
1Die Verwendung von Luft anstelle von Schmierstoff kann den Betrieb bei höherer Temperatur und Geschwindigkeit ermöglichen.Zu den Vorteilen der Luftfolie-Lagerstruktur gehört ein flexibler Anlauf,niedrige Betriebskosten, keine mechanische Reibung, kein Schmieröl, keine Vibrationen, geringer Lärm und lange Lebensdauer (halbpermanent).
2"Wirbel": Der Drehreifen besteht aus AL7075 und wird exakt nach fortschrittlicher 3D-optimaler Konstruktionstechnologie gefertigt.Direkt mit der Welle verbundenDie Effizienz der Energieübertragung beträgt 99%.
3"Hochgeschwindigkeitsmotor:Ein Motor mit einem hohen Wirkungsgrad von bis zu 95% kann für eine präzise Drehzahlregelung verwendet werden.

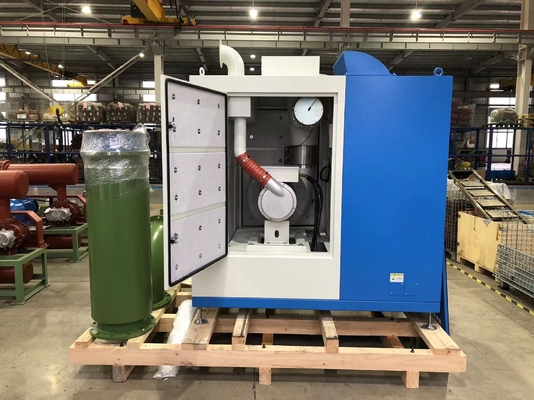

3Produktstruktur und Bestandteile:
Der Hochgeschwindigkeits-Direktanschlussmotor steuert seine Geschwindigkeit durch Änderung der Frequenz des Frequenzwandlers.
Die Steuerungseinheit mit SPS ermöglicht es den Benutzern, sie manuell/automatisch in Echtzeit an den Standortbedingungen anzupassen.
Das Fahrwerk befestigt alle Komponenten und blockiert den Lärm im Bläser.
| Touchscreen-LCD |
Variable Frequenzantrieb |
Kühlluftdämpfer |
|
1,Eingabe des Fahrsignals
2"Betrachten von Betriebsdaten"
3,Änderung der Produkt-Einstellungen
|
1,Die Drehzahl des Motors entsprechend dem PLC-Wert ändern
2,Fluss und Druck ändern
|
1,Einsatzplatz spart
2Zwei Luftkühlkreislaufsysteme
|
| Ventilationsventil |
Luft |
Innerer Schalldämpfer |
|
1,Leeren Sie die Luft, um den Motor zu schützen, wenn Sie den Bläser starten und stoppen
2Pneumatische Systeme nutzen selbst Druckluft.
|
1Komprimiert die Luft und das Gas.
2,Zentrifugalkompression mit Räder und Voluten
3"Ölfrei aufgrund der Verwendung von Luftlagern"
4Luftkühlung oder Wasserkühlung
5,Hochleistungsmotor
|
1,Reduzieren Sie das Geräusch, das durch den Motor des Eingangspfades nach außen übertragen wird
2,C-förmige Form
|
Vergleichbarkeit verschiedener Lager
| Artikel 1 |
Rolllager |
Lager mit Neigungsplatte |
Magnetlager |
Luftfolienlager |
| Schmierstoffe |
Notwendigkeit |
Notwendigkeit |
- |
- |
| Instandhaltung |
Notwendigkeit des Austauschs
nach einer
Betrieb
|
Sie brauchen regelmäßig
Überprüfung/Ersatz
|
Notwendigkeit des Austauschs
Hilfsperson
Kugellager
|
Das ist nicht nötig. |
|
Instandhaltung
Periode
|
1 Jahr |
1 Jahr |
5 Jahre |
20 Jahre |
|
Stromausfall
Elektroausfall
|
Öldruckverlust
möglicher Fehler
|
Öldruckverlust
möglicher Fehler
|
Kurze Lebensdauer
Hilfsperson
Kugellager
|
- Nein. |
|
System
Zusammensetzung
|
Komplexe
Ölsystem
|
Komplexe
Ölsystem
|
Komplexe Steuerung,
eingeschränktes Lager
Lebensdauer der Spule
|
Ganz einfach.
(vollständig)
Maschinentyp)
|
| Leistungsverlust |
5% Verlust durch
Zugsystem
|
10% Verlust durch
Zugsystem
|
(Bei hoher Geschwindigkeit
mit Motor ausgestattet)
Verlust von 1%
|
(Bei hoher Geschwindigkeit
mit Motor ausgestattet)
Verluste < 0,5%
|
| A/S Gebühren |
50 |
100 |
100 |
50 |
Hochgeschwindigkeitsmotor
Der Motor ist von minimalem Nutzungsgrad, hoher Geschwindigkeit und Luftkühlung ausgestattet, um einen hohen Wirkungsgrad zu erreichen.Luftkühlung ist zuverlässiger als Wasserkühlung, weil sie eine einfachere Wartung und einen sichereren Betrieb verspricht.

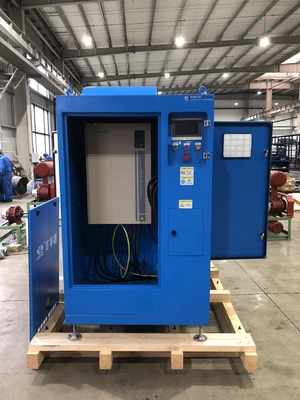

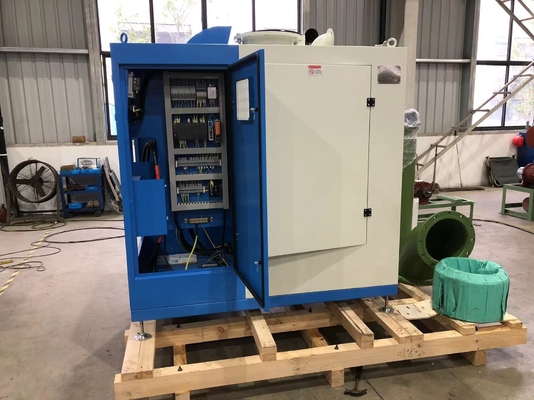

Inverter und SPS
| Inverter |
PLC |
|
|
Inverter
Nehmen Sie die international bekannte Marke SEOHO, YASKAWA, VACON Wechselrichter für Ihre Wahl.Der Motor kann mit einem geringen Strom anlaufen, um die Investition in Strom und Kabel zu reduzieren. mit geringen Geräuschen, hoher Effizienz, Soft-Start-Typ und einer digitalen Steuerungseffizienz von mindestens 96%,Der Wechselrichter ist im Betrieb stabil und zuverlässig und kann sehr schnell auf schnelle Laständerungen reagieren.
PLC
Adoptieren Sie den programmierbaren Logikcontroller (PLC) der international bekannten Marke, deren automatischer Lösungsstandard das Weltniveau erreicht.Die PLC kann den Benutzern verschiedene Lösungen von der Steuerung über die Endverbindung bis zur Last zur Verfügung stellenIm Gegensatz zu MICOM benötigt der PLC keine MCP. Mit einer einzigen oder mehreren Einheitenkommunikation, die durch Busdraht und ein Zentralsteuerungssystem realisiert wird, kann der PLC die Kosten senken.Verbesserung der Kontrollfähigkeit und des Sicherheitsniveaus.
4"Maschinenmerkmale"
1Einfache Wartung
2Kompakte Struktur
3Niedriger Lärm, keine Vibrationen, lange Lebensdauer
4Bequeme Nutzung und Steuerung
5 Ölfrei, keine Vibrationen, Luftlager
6Hohe Effizienz, Energieeinsparung
5.Modell und Daten
| Modell |
Druck |
Luftkapazität |
Entlastungsbohrstelle A |
Kühlweg |
| mmAq |
m3/min |
| XTB10HP-0. Das ist nicht wahr.6 |
6000 |
7.3 |
80 |
Luftkühlung |
| XTB20HP-0.6 |
6000 |
14.5 |
150 |
| XTB30HP-0.6 |
6000 |
23.0 |
150 |
| XTB30HP-0.8 |
8000 |
17.7 |
150 |
| XTB50HP-0.6 |
6000 |
35.9 |
150 |
| XTB50HP-0.8 |
8000 |
28.1 |
150 |
| XTB50HP-1.0 |
10000 |
21.8 |
250 |
| XTB75HP-0. Das ist nicht wahr.6 |
6000 |
51.0 |
200 |
| XTB75HP-0. Das ist nicht wahr.8 |
8000 |
37.0 |
200 |
| XTB75HP-1.0 |
10000 |
31.0 |
200 |
| XTB75HP-1.2 |
12000 |
28.0 |
200 |
| XTB100HP-0. Das ist nicht wahr.6 |
6000 |
73.8 |
250 |
| XTB100HP-0. Das ist nicht wahr.8 |
8000 |
57.2 |
250 |
| XTB100HP-1.0 |
10000 |
46.8 |
250 |
| XTB100HP-1.2 |
12000 |
37.4 |
250 |
| XTB125HP-0.6 |
6000 |
89.4 |
250 |
| XTB125HP-0.8 |
8000 |
72.8 |
250 |
| XTB125HP-1.0 |
10000 |
57.2 |
250 |
| XTB125HP-1.2 |
12000 |
49.9 |
250 |
| XTB150HP-0.6 |
6000 |
104.0 |
250 |
| XTB150HP-0.8 |
8000 |
86.3 |
250 |
| XTB150HP-1.0 |
10000 |
68.3 |
250 |
| XTB150HP-1.2 |
12000 |
60.3 |
250 |
| XTB200 PS-0.6 |
6000 |
129 |
300 |
| XTB200 PS-0.8 |
8000 |
100.9 |
300 |
| XTB200HP-1.0 |
10000 |
83.2 |
300 |
| XTB200HP-1.2 |
12000 |
70.2 |
300 |
| XTB250HP-0.6 |
6000 |
160 |
350 |
| XTB250HP-0.8 |
8000 |
130 |
350 |
| XTB250HP-1.0 |
10000 |
104 |
350 |
| XTB250HP-1.2 |
12000 |
94 |
350 |
| XTB300HP-0.6 |
6000 |
198 |
350 |
| XTB300HP-0.8 |
8000 |
156 |
350 |
| XTB300HP-1.0 |
10000 |
128 |
350 |
| XTB300HP-1.2 |
12000 |
109 |
350 |
| XTB350HP-0.6 |
6000 |
227 |
350 |
| XTB350HP-0.8 |
8000 |
179 |
350 |
| XTB350HP-1.0 |
10000 |
147 |
350 |
| XTB350HP-1.2 |
12000 |
125 |
350 |
| XTB400 PS-0.6 |
6000 |
245 |
400 |
| XTB400 PS-0.8 |
8000 |
189 |
400 |
| XTB400HP-1.0 |
10000 |
158 |
400 |
| XTB400HP-1.2 |
12000 |
149 |
400 |
| XTB500 PS-0.6 |
6000 |
316 |
500 |
| XTB500 PS-0.8 |
8000 |
256 |
500 |
| XTB500HP-1.0 |
10000 |
205 |
500 |
| XTB500HP-1.2 |
12000 |
177 |
500 |
| XTB600 PS-0.6 |
6000 |
390 |
500 |
| XTB600 PS-0.8 |
8000 |
307 |
500 |
| XTB600HP-1.0 |
10000 |
252 |
500 |
| XTB600HP-1.2 |
12000 |
207 |
500 |
| XTB700 PS-0.6 |
6000 |
448 |
500 |
| XTB700 PS-0.8 |
8000 |
353 |
500 |
| XTB700HP-1.0 |
10000 |
290 |
500 |
| XTB700HP-1.2 |
12000 |
239 |
500 |
