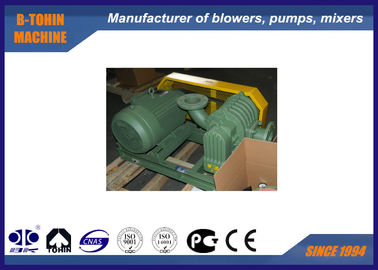

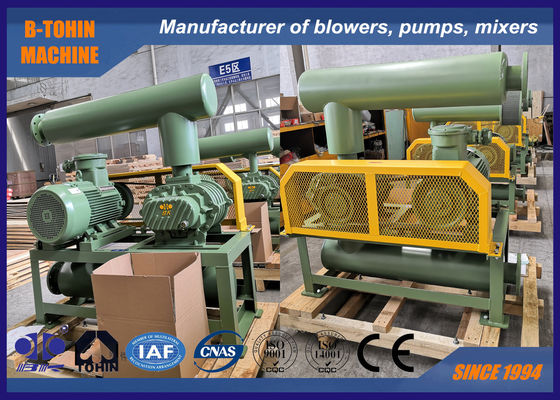

Luftwurzelgebläse-Vakuumpumpe, maximaler Druck -40 KPA, Vakuumgebläse
Über BK-Vakuumpumpe
Die BK-Vakuumpumpe ist für den Vakuumeinsatz konzipiert, indem der Auslass und der Einlass des positiven Wurzelgebläses geändert werden. Ihr Vakuumdruckbereich liegt zwischen -10 KPA und -40 KPA. Sie wird häufig in der Lebensmittelbeförderung, der Metallurgie, der chemischen Industrie und der elektronischen Beschichtung eingesetzt. Sie zeichnet sich durch einen stabilen Betrieb und zuverlässige Leistung aus.
Spezifikationen
|
Modell
|
BV5009
|
| Einlassabmessung |
DN100 |
| Auslassabmessung |
DN100 |
|
Luftleistung
|
5,68-18,41 m3/min
|
|
Differenzdruck
|
-10 ~ -40 KPA
|
|
Drehzahl
|
850-2000 U/min
|
|
Motortyp
|
5,5-7,5/11-15/18,5-22 kW
380/400/415/440 V, 3 PHASEN, 50/60 Hz
|
|
Motormarke
|
Standard: Siemens Beide oder Wannan Motor
Siemens- und ABB-Motor für Ihre Option
|
|
Installationsart
|
Standard: horizontaler Typ.
Vertikaler Typ für Ihre Option verfügbar
|
|
Nettogewicht des Gebläses ohne Motor
|
239 kg
|
|
Verpackungsgröße ca.
|
1,5 * 1,05 * 1,75 m (Länge * Breite * Höhe)
|
Parameterblatt
| Modell |
Anschluss Dia
(MM) |
Geschwindigkeit |
Einlass Kapazität (m3/min) und Wellenleistung (KW) |
| -0,1 kgf/cm2 |
-0,2 kgf/cm2 |
-0,3 kgf/cm2 |
-0,4 kgf/cm2 |
| -1000 mmH2O |
-2000 mmH2O |
-3000 mmH2O |
-4000 mmH2O |
| -0,01 MPa |
-0,02 MPa |
-0,03 MPa |
-0,04 MPa |
| U/min |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
| BV5009 |
100 (4") |
850 |
7,05 |
2,12 |
6,48 |
3,60 |
6,05 |
5,43 |
5,68 |
6,29 |
| 1000 |
8,53 |
2,49 |
7,97 |
4,23 |
7,53 |
6,39 |
7,17 |
7,40 |
| 1150 |
10,01 |
2,87 |
9,45 |
4,86 |
9,01 |
7,35 |
8,65 |
8,51 |
| 1250 |
11,00 |
3,12 |
10,44 |
5,29 |
10,00 |
7,99 |
9,64 |
9,25 |
| 1350 |
11,99 |
3,37 |
11,43 |
5,71 |
10,99 |
8,63 |
10,62 |
9,99 |
| 1500 |
13,47 |
3,74 |
12,91 |
6,35 |
12,47 |
9,59 |
12,11 |
11,10 |
| 1600 |
14,46 |
3,99 |
13,90 |
6,77 |
13,46 |
10,23 |
13,10 |
11,84 |
| 1750 |
15,94 |
4,37 |
15,38 |
7,40 |
14,94 |
11,18 |
14,58 |
12,95 |
| 1850 |
16,93 |
4,62 |
16,37 |
7,83 |
15,93 |
11,82 |
15,57 |
13,69 |
| 2000 |
18,41 |
4,99 |
17,85 |
8,46 |
17,41 |
12,78 |
17,05 |
14,80 |
Montagezeichnung der Gebläsepackung
| BVUmrissmaßblatt |
|
|
|
|
|
|
|
|
|
|
|
Einheit: mm |
Typ |
Anschluss-Dia |
Motorleistung |
A |
B |
C |
D |
E |
F |
G |
H |
K |
M |
N |
0 |
P |
Q |
n-M16×h |
Gewicht
(kg) |
| BV5009 |
100 (4") |
5,5~7,5 |
1255 |
984 |
110 |
192 |
608 |
204 |
272 |
1225 |
163 |
325 |
409 |
150 |
230 |
18 |
4-M16×300 |
239 |
| 11~15 |
428 |
512 |
| 18,5~22 |
473 |
557 |
| Standard Zubehöressories umfassen: Einlass, Auslassschalldämpfer, Unterdruckmanometer, Sockel, Riemenabdeckung, Vakuum-Überdruckventil, Keilriemen. |
| Das obige Gewicht gilt nur für Standardzubehör, Motor ausgeschlossen. |
Standard Lieferumfang
1. Gebläsehauptkörper
2. Vakuum-Sicherheitsventil
3. Einlassschalldämpfer
4. Auslassschalldämpfer
5. öffentlicher Sockel (mit Riemenabdeckung)
6. flexibler Gummianschluss und Stoßdämpfer
7. Gebläseriemenscheibe
8. Manometer
9. Riemen
10. Schrauben und Muttern und andere Verbindungsteile
11. Motor
