Herkunftsort: | China |
Markenname: | BK |
Zertifizierung: | ISO9001/ISO14001/CE |
Modellnummer: | BV8016 |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Verhandlungsfähig |
Verpackung Informationen: | Export erbt hölzernes caseAbout BKW BKW Reihenwurzelstandardgebläse den Entwurf von BK-Reihe. Es nim |
Lieferzeit: | 5 bis 20 Werktage, hängen von der Auftragsmenge und von der Spezifikation ab |
Zahlungsbedingungen: | L / C, T / T |
Versorgungsmaterial-Fähigkeit: | 80 Sätze pro Monat |
Type: | Vakuum-sauction, Wurzelart | Luftkapazität: | 17.06-48.99m3/min |
---|---|---|---|
Differenzdruck: | -10 KPA ~-40 KPA | Motorleistung: | 11 kW bis 90 kW |
Auslassbohrung: | DN200 (8") | Kältetyp: | Luft |
Angetriebener Typ: | Motorantriebs, angeschlossen durch Gurt und Flaschenzug | Gewicht: | 800 kg |
Geschwindigkeit: | 700 bis 1500 Rpm | ||
Hervorheben: | Wurzelart Vakuumpumpe,GebläseVakuumpumpe |

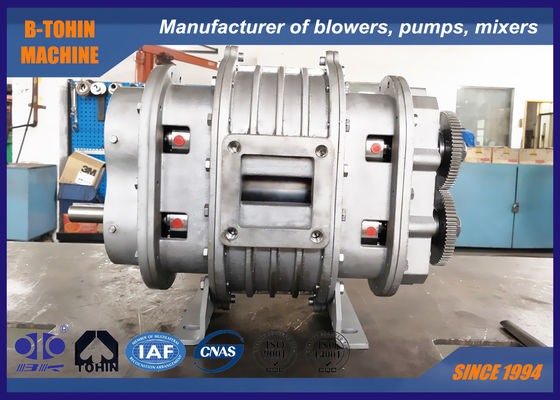

DN200 Wurzelblüher Vakuumpumpe, Saugdruck -40 KPA, Bläser für die chemische Industrie
Über die Vakuumpumpe BK
BV8016-Vakuumpumpe kann den maximalen Vakuumdruck von -40 KPA und die maximale Luftkapazität von 48,99 m3/min erreichen.
Es wird weitgehend in Vakuumanwendungen in der Lebensmittelförderung, Metallurgie, chemischen Industrie, Elektronikbeschichtung und anderen Industrien eingesetzt.
Spezifikationen
Modell |
BV8016 |
Abmessungen der Einlassöffnung | DN200 |
Abmessungen der Ausläufe | DN200 |
Luftkapazität |
17.06-48.99m3/min |
Differenzdruck der Entladung |
-10 ~ -40 KPA |
Drehgeschwindigkeit |
700 bis 1500 Rpm |
Typ des Motors |
11 kW bis 90 kW |
Motormarke |
Standard: Siemens Beide oder Wannan Motor |
Motorwirkungsgrad | IE3 |
Isolationsklasse Moror | F, Temperaturanstieg B |
Motorschutzklasse | IP55 |
Typ der Anlage |
Standard: horizontaler Typ. |
N.W. von Bläsern ohne Motor |
800 kg |
Verpackungsgröße ca. |
2.13*1,48*2,35m (Länge*Breite*Höhe) |
Parameterblatt
Modell | Port Dia (MM) |
Geschwindigkeit | Einlassleistung (m3/min) und Wellenleistung (KW) | |||||||
-0,1 kgf/cm2 | -0,2 kgf/cm2 | - 0,3 kgf/cm2 | - 0,4 kgf/cm2 | |||||||
-1000 mmH2O | - 2000 mmH2O | -3000 mmH2O | - 4000 mmH2O | |||||||
-0,01Mpa | -0,02Mpa | -0,03Mpa | -0,04 MPa | |||||||
Umdrehungen pro Minute | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BV8016 | 200(8") | 700 | 20.85 | 8.26 | 19.27 | 12.32 | 18.08 | 16.13 | 17.06 | 18.28 |
850 | 26.13 | 10.03 | 24.55 | 14.96 | 23.35 | 19.58 | 22.33 | 22.19 | ||
1000 | 31.40 | 11.81 | 29.82 | 17.60 | 28.63 | 23.04 | 27.61 | 26.11 | ||
1150 | 36.68 | 13.58 | 35.10 | 20.24 | 33.90 | 26.50 | 32.88 | 30.03 | ||
1250 | 40.20 | 14.76 | 38.61 | 22.00 | 37.42 | 28.80 | 36.40 | 32.64 | ||
1400 | 45.47 | 16.53 | 43.89 | 24.63 | 42.69 | 32.26 | 41.67 | 36.55 | ||
1500 | 48.99 | 17.71 | 47.41 | 26.39 | 46.21 | 34.56 | 45.19 | 39.16 |
Montagezeichnung des Bläserpakets
BVUmrissdimensionsblatt | Einheit: mm | |||||||||||||||||
Typ |
Port Dia |
Motorleistung |
Eine | B | C | D | E | F | G | H | K | M | N | 0 | P | Q | n-M16 × h | Gewicht ((in kg) |
BV8016 | 150 ((8") | 11 ¢ 90 | 1750 | 1490 | 105 | 345 | 1010 | 284 | 452 | 1890 | 334 | 780 | 875 | 190 | 350 | 24 | 4-M16×400 | 800 |
StandardaccEssoorEinheitDiese sind: Einlass, Auslassschalldämpfer, Abdruckmessgerät, Basis, Gürteldeckel, Vakuumentlastungsventil, dreieckiges Gürtel. | ||||||||||||||||||
Die oben genannten Gewichte gelten nur für Standardzubehör, Motor ausgenommen. |
Standardlieferung des Anwendungsbereichs
1. Hauptkörper des Blasers
2. Vakuumschutzventil
3. Einlassdämpfer
4. Auslassdämpfer
5. öffentliche Basis (mit Gurtdeckel)
6. Gummi-Flexible-Verbindung und Stoßpolster
7. Bläserpulle
8. Druckmessgerät
9. Gürtel
10. Schrauben, Muttern und andere Verbindungsteile
11. Motor
