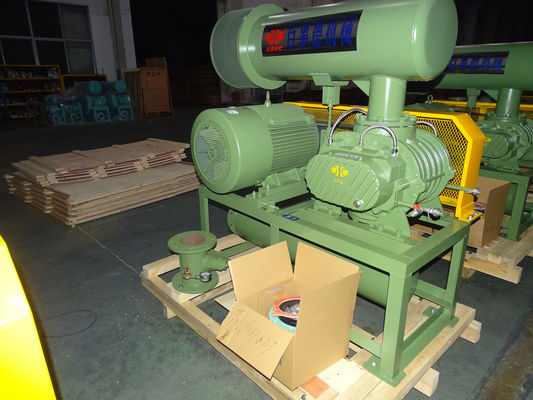

Gusseisenwurzeln Rotationslobe Bläser 3600m3/Stunde Wurzeln Lobe Bläser
Rotationslobe-Bläser werden in der Luftversorgung, Abwasserbehandlung, Aquakultur, Fischfarmen, Vakuumsysteme, Wärmeformung, Oberflächenbehandlung und ähnlichen Anwendungen eingesetzt.
Wurzelbläser werden zur Belüftung von Rohwasser und industriellen organischen Abfällen eingesetzt.FilterspülungFür die tiefe Zellluftung werden ölfreie Wurzelbläser verwendet.
Ein Wurzelbläser ist eine Art Volumenbläser, dessen Luftkapazität und Umdrehung einen Anteil haben.Jede Drehung des Dreilob-Blasers benötigt dreimal Luftsaug und -entladung von zwei Loben.Im Vergleich zum Zweilob-Typ-Bläser weist der Dreilobwurzel-Bläser die Eigenschaften einer geringen Luftpulsation und eines stabileren Betriebs auf.
Es hat zwei Lappen an den beiden parallelen Lagerstücken, zwischen den Lappen sind winzige Zwischenräume, ein elliptisches Gehäuse sowie jeder Lappe.Die gleichmäßige Drehgeschwindigkeit der Luben in entgegengesetzte Richtungen führt dazu, dass eine bestimmte Luftmenge durch das Gehäuse umzingelt wird und die Luben von der Saugseite zur Entladeseite transportiert werden..
Spezifikationen
|
Modell
|
BKW8024S
|
|
Luftkapazität
|
31.89-50.67m3/min
|
|
Differenzdruck der Entladung
|
60 bis 80 KPA
|
|
Drehgeschwindigkeit
|
800 bis 1100 Rpm
|
|
Kühlwasservolumen
|
15 l/min
|
|
Typ des Motors
|
22 bis 90 kW
380/400/415/440V, 3 Phasen, 50/60 Hz
|
|
Motormarke
|
Standard: Siemens Beide oder Wannan Motor
Siemens und ABB-Motor für Ihre Wahl
|
|
Typ der Anlage
|
Standard: horizontaler Typ.
Vertikaler Typ für Ihre Wahl verfügbar
|
|
N.W. von Bläsern ohne Motor
|
800 kg
|
|
Verpackungsgröße ca.
|
2.28*1.51*2.45m (L*W*H)
|
Eigenschaften
1Verbesserte Rotorkurven für eine Energieeinsparung von 15 bis 25%
2.BKW-Wurzelbläser verfügen über eine gute Dichtungsleistung durch Verwendung von Fluorkautschukdichtungsmaterial.
3Die Genauigkeit der Getriebe ist die fünfte Klasse, und die wichtigsten Teile sind CNC-bearbeitet, um einen reibungslosen Betrieb zu gewährleisten.
4.Niedrige Vibrationen durch genaue dynamische Balance.
5Die transportierte Luft ist sauber und frei von Öl und Staub.
Parameterblatt
| Modell |
Geschwindigkeit |
Einlassleistung (m3/min) und Wellenleistung (KW) |
Kühlung |
| 0.6kgf/cm2 |
00,7 kgf/cm2 |
0.8kgf/cm2 |
Wasser |
| 6000 mmH2O |
7000 mmH2O |
8000 mmH2O |
|
| 0.06Mpa |
0.07Mpa |
0.08Mpa |
|
| Umdrehungen pro Minute |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
L/min |
| BKW8024S |
800 |
33.69 |
46.25 |
32.76 |
51.61 |
31.89 |
56.97 |
15 |
| Port Dia: 200 ((8 ") |
850 |
36.52 |
49.14 |
35.59 |
54.84 |
34.72 |
60.53 |
| 900 |
39.35 |
52.03 |
38.42 |
58.06 |
37.56 |
64.09 |
| 1000 |
45.01 |
57.82 |
44.08 |
64.51 |
43.22 |
71.21 |
| 1100 |
50.67 |
63.6 |
49.74 |
70.96 |
48.88 |
78.33 |
Aufbau des Hauptteils des Blasers
Strömungsrichtung des Kühlwassers
Montagezeichnung des Bläserpakets
Standardlieferung des Anwendungsbereichs
1. Wellenbläser
2. Einlassdämpfer (mit Luftfilter)
3. Auslassdämpfer
4. Entlastungsventil
Es handelt sich um eine Sicherheitsvorrichtung für das System, wenn das System abnormal arbeitet und der Widerstand höher als der Nennwert ist,das Druckentlastungsventil öffnet sich, um die Luft aus dem Druckentlastungsventil zu entladen, um zu verhindern, dass der Bläser und der Motor überlastet werden.
5. Kontrollventil
Die Ventile sind aus Gusseisen gefertigt. Sie werden verwendet, um den Rückfluss von Hochdruckluft im System während des Abschaltens zu verhindern. Der Rückfluss kann zu einer Rückkehr des Bläses führen und dann zu Fehlfunktionen des Bläses führen.
6. Flexible Gelenke
7. Druckmessgerät
8. Bläserpulle und Motorpulle
9. V-Gürtel
10. Gurtdeckel
11. öffentliche Basis
12. Motor
