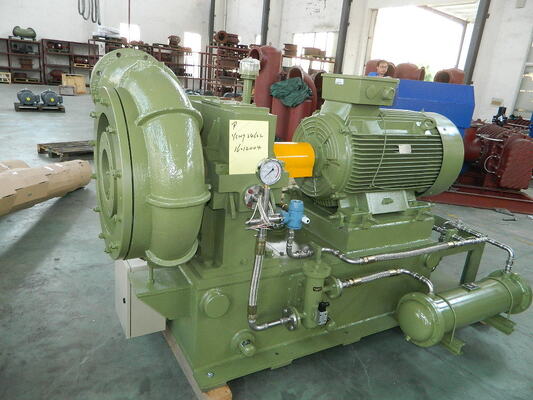

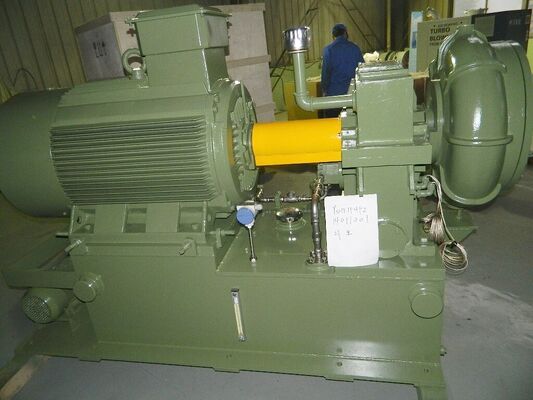

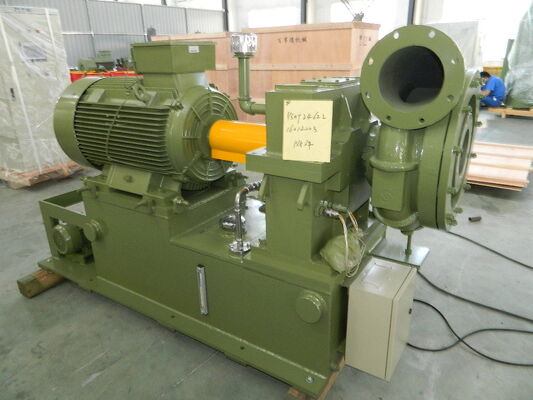

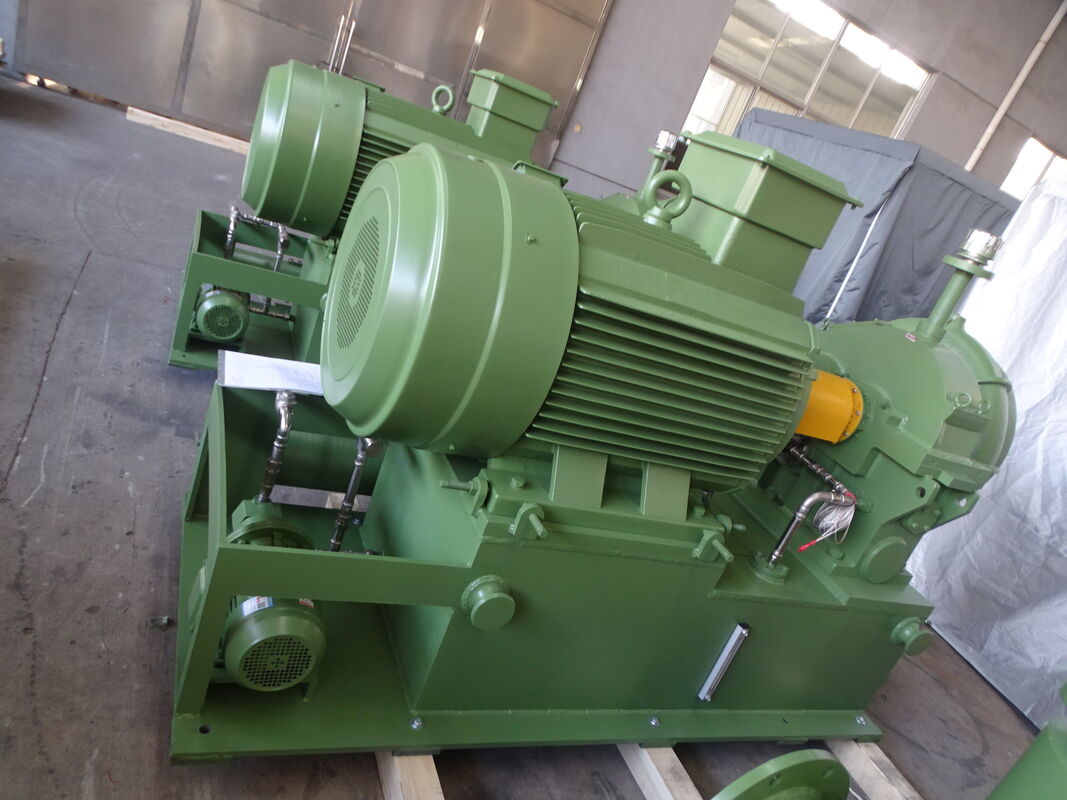

B-Tohin 50-100KPa Druck, GS350-Serie, Einstufige Hochgeschwindigkeits-Zentrifugal-Abwasserbehandlungsbläser

B-Tohin 50–100 kPa Druck, GS350-Serie, einstufiges Hochgeschwindigkeits-Zentrifugal-Abwasseraufbereitungsgebläse

Über GS

Das einstufige Hochgeschwindigkeits-Radialgebläse der GS-Serie wurde speziell für die Belüftung der Abwasseraufbereitung entwickelt. Mittlerweile ist es für erhältlich

Medium wie Luft, Stickstoff, Stickstoffdioxid und andere nicht korrosive Gase.

Gs-Gebläse zeichnen sich durch breite Anwendbarkeit, erhebliche Energieeinsparung, kleine Fläche und einfache Installation, Bedienung und Wartung aus.

Spezifikationen


Hauptteile des Gebläses



1, Einlassleitschaufelvorrichtung

Die aus neun Leitschaufeln bestehende Einlassleitschaufelvorrichtung ist vor dem Laufrad installiert und ihr Öffnungsgrad wird von einem elektrischen Bediener gesteuert. Wenn der elektrische Antrieb ein 4–20-mA-Signal vom Bedienfeld empfängt, passt er den Öffnungsgrad der Leitschaufeln an (der Wert des Öffnungsgrads wird sowohl auf dem Bedienfeld des elektrischen Antriebes als auch auf dem Steuerbildschirm angezeigt), sodass die Einlassleitschaufelvorrichtung arbeiten kann, bevor Gas in das Laufrad strömt, und die Funktion der Luftstromeinstellung von 45–100 % realisiert.

2, Spirale

Der am besten geeignete Spiralläufer wird für eine zuverlässige pneumatische Leistung, einen hohen Wirkungsgrad und die Erzielung eines gesamten multivariaten Wirkungsgrads von 85 % eingesetzt.




3, Step-up-Box

Es ist ein schrägverzahntes Übersetzungsgetriebe ausgestattet. Das Getriebe ist diffusionsgehärtet und weist eine hervorragende Leistung bei Hochgeschwindigkeitsrotation und eine lange Lebensdauer auf.


Es wird ein Gleitlager mit Babbitt-Metalloberfläche verwendet. Das Lager verfügt über einen Schmierfilm zur Unterstützung der Welle und zur Kühlung. Es zeichnet sich durch geringe Reibung, hohe Klopffestigkeit, zuverlässige Leistung und Langlebigkeit aus.




4, Hochleistungslaufrad

Das Laufrad vom ternären gemischten halboffenen Typ basiert auf der dreidimensionalen Theorie. Die Kurve für das Laufrad wird zur Simulation wiederkehrend ausgewählt

Betriebszustand am Computer und bessere Anpassung an den tatsächlichen Gasdurchfluss. Gleichzeitig wird die durch die Zentrifugalkraft verursachte Schaufelverformung reduziert und die Effizienzzuverlässigkeit verbessert.
Der fortschrittliche Verbindungstyp wird für das Laufrad und die Hochgeschwindigkeitswelle übernommen. Vor der Auslieferung werden Laufradüberdrehzahl- und dynamische Gleichgewichtstests durchgeführt, um die hohe Leistung des Gebläses sicherzustellen.
Das Material des Laufrads ist optional, Aerometall oder Edelstahl oder andere Materialien, die je nach Kundenwunsch erhältlich sind.






---

Gebläsestruktur

Das Zentrifugalgebläse der Gs-Serie verfügt über eine einstufige Kragarm-, Axialeinlass- und Radikalauslassstruktur. Luft gelangt in das Saugrohr und die



Einlassleitschaufelvorrichtung von der Einlassfiltereinstellung. Der Hauptantriebsmotor ist mit der Kupplung und dem Step-up-Kasten verbunden. Beim Start wird

Das Übersetzungsgetriebe treibt das ternäre gemischte halboffene Laufrad an, um Gas für die Stromversorgung zu erzeugen, und das Gas wird durch einen flügellosen Diffusor ausgestoßen



Spiralkammer.


---

Leistungskurve der Gebläse der GS-Serie
Das Zentrifugalgebläse der GS-Serie verfügt über eine einstufige freitragende Struktur mit axialem Einlass und Radialauslass. Luft gelangt in das Saugrohr und die



Einlassleitschaufelvorrichtung aus der Einlasseinstellung. Der Hauptantriebsmotor ist mit der Kupplung und dem Übersetzungsgetriebe verbunden. Beim Start wird der Übersetzungsgang aktiviert



treiben das ternäre gemischte halboffene Laufrad an, um Gas für die Stromversorgung zu erzeugen, und das Gas entlädt sich durch einen schaufellosen Diffusor und eine Spiralkammer.



---
