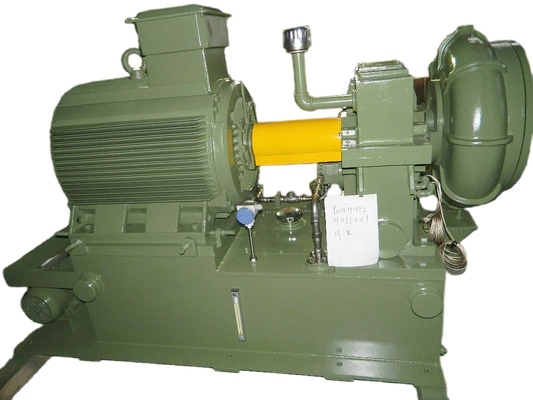

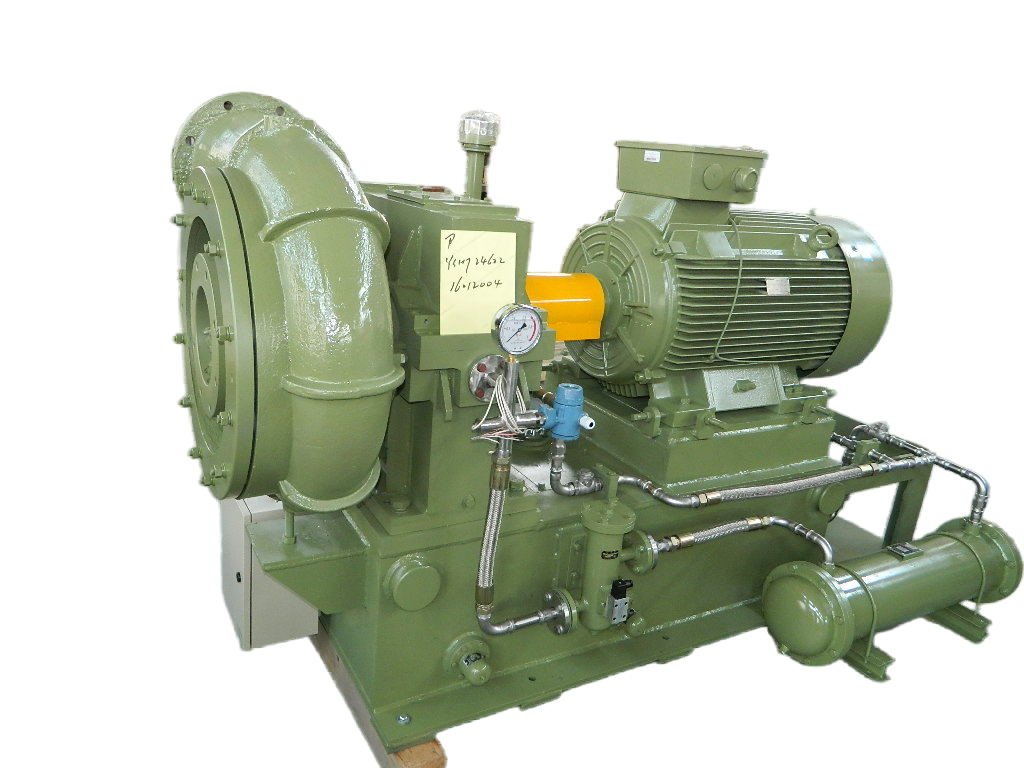

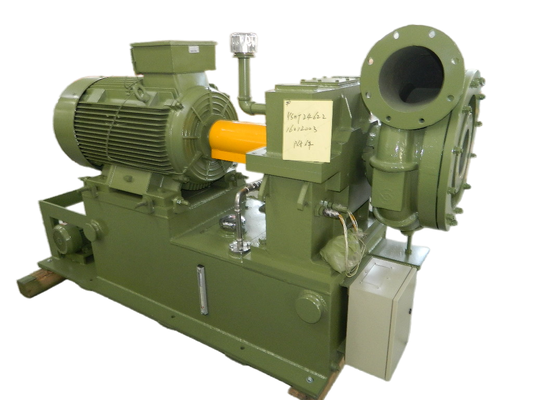

GS450(1.5-2.0)Serie,Weite Anwendbarkeit,Hochleistungsräder,Einstufige Hochgeschwindigkeits-Zentrifugal-Abwasserreinigungsventilator

1, Einlassleitschaufelvorrichtung
Die aus neun Leitschaufeln bestehende Einlassleitschaufelvorrichtung ist vor dem Laufrad installiert und ihr Öffnungsgrad wird von einem elektrischen Bediener gesteuert. Wenn der elektrische Antrieb ein 4–20-mA-Signal vom Bedienfeld empfängt, passt er den Öffnungsgrad der Leitschaufeln an (der Wert des Öffnungsgrads wird sowohl auf dem Bedienfeld des elektrischen Antriebes als auch auf dem Steuerbildschirm angezeigt), sodass die Einlassleitschaufelvorrichtung arbeiten kann, bevor Gas in das Laufrad strömt, und die Funktion der Luftstromeinstellung von 45–100 % realisiert.

2, Spirale
Der am besten geeignete Spiralläufer wird für eine zuverlässige pneumatische Leistung, einen hohen Wirkungsgrad und die Erzielung eines gesamten multivariaten Wirkungsgrads von 85 % eingesetzt.




3, Step-up-Box
Es ist ein schrägverzahntes Übersetzungsgetriebe ausgestattet. Das Getriebe ist diffusionsgehärtet und weist eine hervorragende Leistung bei Hochgeschwindigkeitsrotation und eine lange Lebensdauer auf.


Es wird ein Gleitlager mit Babbitt-Metalloberfläche verwendet. Das Lager verfügt über einen Schmierfilm zur Unterstützung der Welle und zur Kühlung. Es zeichnet sich durch geringe Reibung, hohe Klopffestigkeit, zuverlässige Leistung und Langlebigkeit aus.



4, Hochleistungslaufrad
Das Laufrad vom ternären gemischten halboffenen Typ basiert auf der dreidimensionalen Theorie. Die Kurve für das Laufrad wird zur Simulation wiederkehrend ausgewählt

Betriebszustand am Computer und bessere Anpassung an den tatsächlichen Gasdurchfluss. Gleichzeitig wird die durch die Zentrifugalkraft verursachte Schaufelverformung reduziert und die Effizienzzuverlässigkeit verbessert.
Der fortschrittliche Verbindungstyp wird für das Laufrad und die Hochgeschwindigkeitswelle übernommen. Vor der Auslieferung werden Laufradüberdrehzahl- und dynamische Gleichgewichtstests durchgeführt, um die hohe Leistung des Gebläses sicherzustellen.
Das Material des Laufrads ist optional, Aerometall oder Edelstahl oder andere Materialien, die je nach Kundenwunsch erhältlich sind.






Gebläsestruktur

Das Zentrifugalgebläse der Gs-Serie verfügt über eine einstufige Kragarm-, Axialeinlass- und Radikalauslassstruktur. Luft gelangt in das Saugrohr und die

Einlassleitschaufelvorrichtung von der Einlassfiltereinstellung. Der Hauptantriebsmotor ist mit der Kupplung und dem Step-up-Kasten verbunden. Beim Start wird
Das Übersetzungsgetriebe treibt das ternäre gemischte halboffene Laufrad an, um Gas für die Stromversorgung zu erzeugen, und das Gas wird durch einen flügellosen Diffusor ausgestoßen

Spiralkammer.


Leistungskurve der Gebläse der GS-Serie
Das Zentrifugalgebläse der GS-Serie verfügt über eine einstufige freitragende Struktur mit axialem Einlass und Radialauslass. Luft gelangt in das Saugrohr und die

Einlassleitschaufelvorrichtung aus der Einlasseinstellung. Der Hauptantriebsmotor ist mit der Kupplung und dem Übersetzungsgetriebe verbunden. Beim Start wird der Übersetzungsgang aktiviert

treiben das ternäre gemischte halboffene Laufrad an, um Gas für die Stromversorgung zu erzeugen, und das Gas entlädt sich durch einen schaufellosen Diffusor und eine Spiralkammer.

Gebläsesteuerungssystem

Hochwertige Automatisierung und zuverlässig

Verwendung eines selbstdrehenden intelligenten Instruments oder einer programmierbaren Logiksteuerung (SPS) und einer Mensch-Maschine-Konversationsschnittstelle für den gesamten laufenden Prozess, die eine automatische/manuelle Anpassung des Luftstroms ermöglichen kann. Das Gebläsesteuerungssystem der GS-Serie umfasst: Gebläse, Step-up-Box, Motor, Schmiermittelstation, Einlass

Filter, einstellbares Luftentlastungsventil, Wellenvibration, Überspannungsschutzsystem usw. Es verfügt über ein Touchscreen-Bedienfeld mit digitalem Display und kann die vollständige Steuerung und Regelung über die entsprechende Software verarbeiten. In der Zwischenzeit können verschiedene Fehler aufgezeichnet und die Fehler intelligent diagnostiziert werden

Angabe der Fehlerursache.

Die zentralen Komponenten für das automatische Steuerungssystem sind importierte Komponenten, um die Genauigkeit, Zuverlässigkeit und einfache Wartung des Steuerungssystems sicherzustellen.

Fernüberwachung

Das Steuerungssystem kann die gemessenen Daten über das Internet oder einen GPRS-Sender übertragen. Kunden können sich auf unserer Website (Http://www.bk.com.cn) anmelden, um den Betriebszustand zu überwachen; In der Zwischenzeit wird unser Unternehmen es regelmäßig überwachen und wichtige Überwachungspunkte oder ungewöhnliche Informationen an senden

Kunden per Kurznachricht oder Mail. Dieses Fernüberwachungssystem ist eine weitere Garantie für den sicheren Betrieb des Gebläses.



 Gebläseprojekte der GS-Serie
