Herkunftsort: | China |
Markenname: | BK |
Zertifizierung: | ISO9001/ISO14001 |
Modellnummer: | YU-EG100A |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Exportstandardholzetui |
Lieferzeit: | 15 bis 30 Werktage, hängen von der Auftragsmenge und von der Spezifikation ab |
Versorgungsmaterial-Fähigkeit: | 20 Sätze pro Monat |
Kapazität: | 6.72-15.73m3/min | Differenzdruck der Entladung: | 10-80kpa |
---|---|---|---|
Bohrungs-Größe: | DN100 (4") | Abkühlende Art: | Wasser |
Verbindungsart: | Riemengetrieben | Gurt und Flaschenzug: | Biogas, Abgas, explosive mittlere Beförderung |
Markieren: | Deponiegasgebläse,natürlicher Ventilator |

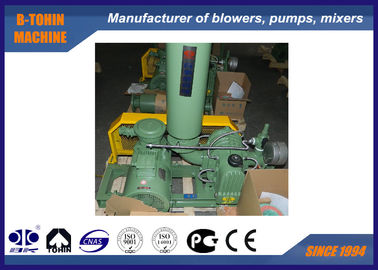

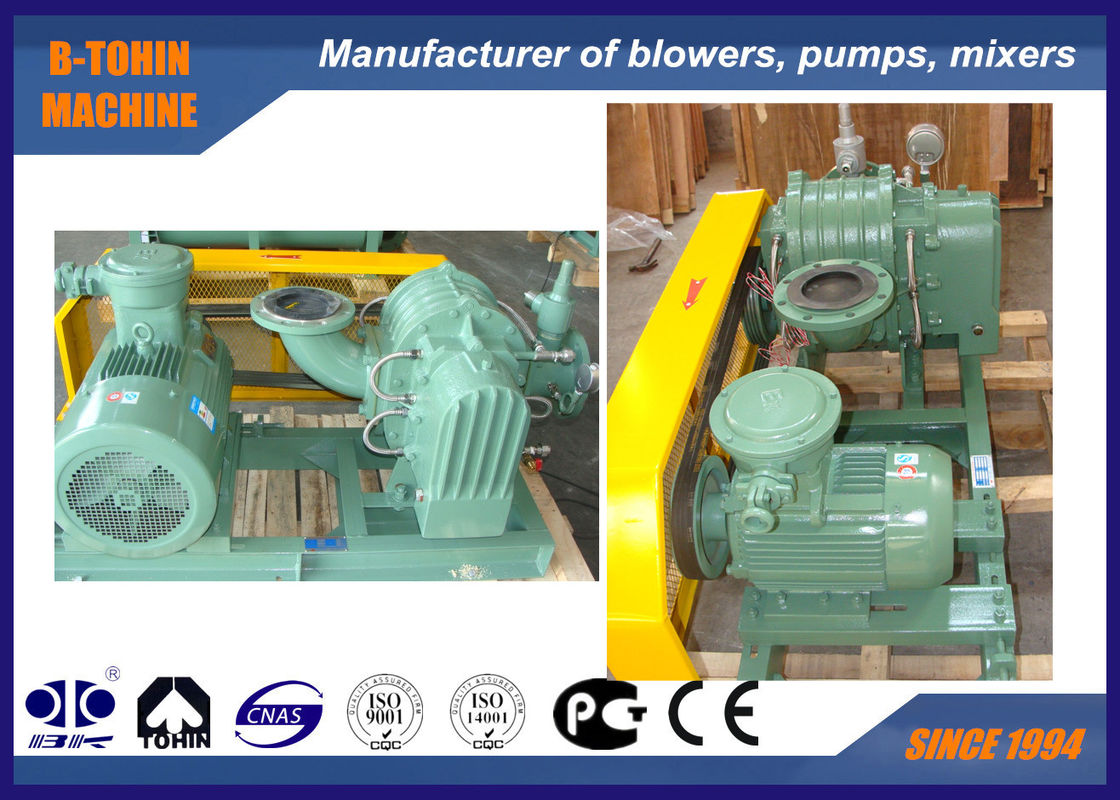

Vorsprungs-Biogas-Gebläse, Alkali und Biogas benutzen Wurzelgebläse, explosionssichere Art
Eigenschaften
1. Kompaktbauweise, Einlass und Ausgang der gleiche Bau, verschiedene Arten der Installation schreiben
2. Antreiber und Welle ist geworfenes als Ganzes Teil für reibungsloses Funktionieren.
3. Wasserkühlungsstruktur wird für schützendes Lager von der Überhitzung angenommen.
4. Alle Flussdurchgangsteile werden mit dem Spezialanstrich (PTFE) gespritzt, gekennzeichnet von der wohlen Korrosionsbeständigkeit.
5. Gebläse ist für die Anwendung des speziellen Mediums der Säure, des Alkalis und anderen Schadgases bestimmt.
Spezifikationen
Modell |
YU-EG100A |
Luftkapazität |
6.72-15.73m3/min |
Differenzdruck der Entladung |
10-80KPA |
Drehgeschwindigkeit |
850-1400rpm |
Kühlwasservolumen |
10 l/min |
Bewegungsart |
4-30KW 380/400/415/440V, 3PHASES, 50/60HZ, explosionssichere Art Motor |
Bewegungsmarke |
Standard: Motor Siemens Beide oder Wannan Siemens und ABB-Motor für Ihre Wahl |
Installationsart |
Standard: vertikale Art |
N.W. vom Gebläse ohne Motor |
435kg |
Verpackungsgröße ca. |
1.9*1.2*1.35m (length*width*height) |
Parameterblatt
Modell |
Hafen-Durchmesser (Millimeter) |
Einlasskapazität (m3/min) und Wellenenergie (Kilowatt) unter verschiedenem Druck |
Abkühlen Wasser |
||||||||
Geschwindigkeit U/min |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | ||||
YU-EG 100A |
100 (4") | 850 | 9,01 | 2,58 | 8,42 | 4,55 | 7,98 | 6,11 | 7,61 | 8,02 | 10 |
1000 | 10,84 | 3,03 | 10,25 | 5,35 | 9,81 | 7,19 | 9,45 | 9,44 | |||
1150 | 12,67 | 3,49 | 12,08 | 6,15 | 11,64 | 8,27 | 11,28 | 10,85 | |||
1250 | 13,89 | 3,79 | 13,31 | 6,69 | 12,87 | 8,99 | 12,50 | 11,80 | |||
1400 | 15,73 | 4,25 | 15,14 | 7,49 | 14,70 | 10,07 | 14,33 | 13,21 |
Modell |
Hafen-Durchmesser (Millimeter) |
Einlasskapazität (m3/min) und Wellenenergie (Kilowatt) unter verschiedenem Druck |
Abkühlen Wasser |
||||||||
Geschwindigkeit U/min |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | ||||
YU-EG 100A |
100 (4") | 850 | 7,28 | 10,16 | 7,00 | 12,07 | 6,72 | 13,98 | 10 | ||
1000 | 9,12 | 11,95 | 8,83 | 14,20 | 8,55 | 16,45 | 8,31 | 18,70 | |||
1150 | 10,95 | 13,75 | 10,67 | 16,33 | 10,39 | 18,92 | 10,14 | 21,51 | |||
1250 | 12,17 | 14,94 | 11,89 | 17,75 | 11,61 | 20,57 | 11,36 | 23,38 | |||
1400 | 14,00 | 16,73 | 13,72 | 19,88 | 13,44 | 23,03 | 13,20 | 26,18 |
Struktur des Gebläsehauptteils
Zusammenbauende Zeichnung des Gebläsepakets
Standardversorgung Bereich
1. Wellengebläse
2. Vakuumdruck entlastet Ventil
3. Rückschlagventil
4. Ansauggeräuschdämpfer (mit Filter)
5. Abgasschalldämpfer
6. allgemeine Basis (mit Gurtabdeckung)
7. flexibles Gelenk- und Schockgummiauflage
8. Flaschenzug
9. Manometer
10. Gurt
11. Bolzen und Nüsse und andere Verbindungsteile
12. Motor
