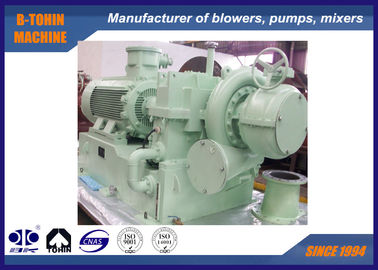

zentrifugales Hochgeschwindigkeitsgebläse des einzelnen Stadiums-60KPA für große Wasserpflanze

Modell Nr.

GS160-1.6

Differenzdruck der Entladung

60 KPA

Motorleistung

220 kW

Luftkapazität

160 m3/min

Typ des Motors

380/400/415/440V, 3 Phasen, 50/60 Hz

1. Einführungsanlage

• Position vor dem Bläserrad

  ---

• Funktion: Nicht nur zur Einstellung der Blaserkapazität innerhalb von 45% bis 100%, sondern auch zur Sicherstellung des Höchstwirkungsgrades des Blasers innerhalb des Einstellbereichs,vor allem bei Betriebsparametern, die von den Konstruktionsdaten abweichen (niedrige Temperatur oder niedriger Druck).

  ---

• Einstellung der automatischen oder manuellen Bedienung durch Klicken auf den Touchscreen des Bläsersteuerungsfeldes.Die Einlassleitfläche wird vom elektrischen Bediener nach Empfang des Gleichstromsignals von 4-20mA in einem festgelegten Verhältnis eingestellt., wird das Schieberblatt bei manueller Bedienung oder Wartung manuell eingestellt.

2Reifes Voluten-Design


Zuverlässige pneumatische Leistung, hoher Wirkungsgrad, mehrfacher Wirkungsgrad von 85%.

3. Hochleistungsantrieb

• Die Kurve für den Drehgeber wird wiederholt ausgewählt, um den Arbeitszustand am Computer zu simulieren und besser für den tatsächlichen Gasfluss zu passen.

  ---

• Hergestellt aus Luft-Aluminiumlegierung oder Edelstahl, offenen Weg nach hinten gebogen (der kleinste Einbruchwinkel von 6 Grad), Oberfläche fein bearbeitet.

4. Steiggetriebe und Lager mit hoher Zuverlässigkeit



• Die Getriebebox ist von horizontaler Struktur, volutes Gehäuse, das mit dem unteren Gehäuse verbunden und vom oberen Gehäuse getrennt ist, wodurch die Zeit für das Entladen der Boxdeckel verkürzt wird.

• ---

  Die Hochgeschwindigkeitswelle setzt die Hard-Thrust-Disk-Technologie ein, hohe Effizienz und geringer mechanischer Verlust durch Leitungskontakt bestätigt.
• Ellipslager für Großgeräte, Neigungslager für Hochgeschwindigkeitsgeräte.

  ---

• Die Welle des Blasers und des Getriebes besteht aus wärmebehandeltem Schmiedstahl und ist ordnungsgemäß geschliffen.und die Torsionsresonanzgeschwindigkeit liegt innerhalb von ± 10% der Laufgeschwindigkeit, sind alle rotierenden Teile dynamisch ausgeglichen.

  ---

• Das Aufsteigerungsgetriebe ist von parallele Achsen-Schraubenart mit integriertem Kleingetriebe und rotierender Welle.

• ---

  Aus Oberflächenlösch-Schmiedelegiertem Stahl hergestellt und exakt geschliffen, beträgt der Gebrauchsindex des Getriebes mindestens 1,8.

5. Hochpräzisionsgetriebe

• Fanggeräte der angenommenen höherwertigen Qualität

  ---

• Die Präzisionsstufe des Getriebes wird bei ISO1328 5~4 stabilisiert

  ---

• Die Präzisionsstufe kann 3 erreichen.
• Präzisionsstufe, die der Norm AGMA oder DIN entspricht

6Anschluss zwischen Drehkreis und Hochgeschwindigkeitswelle

• Annahme der Verbindung Typ der geraden End-Gesicht Schlüssel (Pin) und dreieckige Welle

  ---

• Die maximale Leistung, die sie übertragen kann, beträgt 3.000 kW.

  ---

• Bequem zum Montieren und Demontagen ohne Beschädigung der Teile

7. Dichtungen mit hoher Leistung

• Das Material der Dichtungen besteht aus einer Legierung mit weichen Texturen.

  ---

• Zuverlässige Funktion, lange Lebensdauer

  ---

• Kein Leckproblem

  ---

• Niedrige Wartungskosten, bequemer Austausch

  ---

• Energieverbrauch ohne Reibung reduziert
