Stangen-Wurzel-Drehvorsprungs-Gebläse-Kapazität 31.89-50.67m3/Min des Roheisen-80KPA 0,8

Stangen-Wurzel-Drehvorsprungs-Gebläse-Kapazität 31.89-50.67m3/Min des Roheisen-80KPA 0,8

Produktdetails:
Herkunftsort: CHINA
Markenname: BK
Zertifizierung: ISO9001/ISO14001
Modellnummer: BKW8024S
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: Verhandlungsfähig
Verpackung Informationen: Export-Standardholzetui
Lieferzeit: 5 bis 20 Werktage, hängen von der Auftragsmenge und von der Spezifikation ab
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 50 Sätze pro Monat
Kontakt
Ausführliche Produkt-Beschreibung
Name: Roots Rotary Lobe Blower Type: Positive Displacement Roots Type, three lobes
Air capacity: 31.89-50.67 m³/min Discharge differential pressure: 60-80 KPA
Motor power: 22-90 KW Discharge bore: DN200(8”)
Driven type: motor driven, connected by belt and pulley Installation type: horizontal, vertical available also
Hervorheben:

Wurzeldrehvorsprungsgebläse der Stange 0

,

8

,

Drehvorsprungsgebläse mit drei Vorsprungswurzeln


Gusseisen Roots Drehkolbengebläse,  Kapazität 3600 m3/Stunde  Roots Drehkolbengebläse

Roots-Gebläse ist eine Art von Volumenstromgebläse, dessen Luftkapazität und Drehzahl proportional zueinander stehen. Jede Umdrehung des dreilappigen Gebläses erfordert dreimaliges Ansaugen und Ausstoßen von Luft im Vergleich zu zweilappigen Gebläsen. Dreilappige Roots-Gebläse haben die Eigenschaften geringer Luftpulsation und stabileren Betriebs.

Es hat zwei Läufer auf den beiden parallelen Lagern. Es gibt kleine, winzige Zwischenräume zwischen den Läufern, dem elliptischen Gehäuse sowie jedem Läufer. Die gleichmäßige Drehzahl der Läufer in entgegengesetzter Richtung bewirkt, dass eine bestimmte Luftmenge vom Gehäuse und den Läufern von der Ansaugseite zur Auslassseite transportiert wird.



Spezifikationen


Modell

BKW8024S

Luftkapazität

31,89-50,67 m3/min

Differenzdruck

60-80 KPA

Drehzahl

800-1100 U/min

Kühlwassermenge

15 l/min

Motortyp

22-90 kW
380/400/415/440 V, 3 PHASEN, 50/60 Hz

Motor Marke

Standard: Siemens Beide oder Wannan Motor
Siemens und ABB Motor für Ihre Option

Installationstyp

Standard: horizontaler Typ.
Vertikaler Typ für Ihre Option verfügbar

N.W. des Gebläses ohne Motor

800 kg

Verpackungsgröße ca.

2,28*1,51*2,45 m (L*B*H)





Eigenschaften
1. Rotor-Kurven verbessert für Energieeinsparung 15 bis 25 %
2. BKW Roots-Gebläse hat eine gute Dichtungsleistung durch die Verwendung von Fluorkautschuk-Dichtungsmaterial.
3. Die Getriebegenauigkeit ist die fünfte Klasse, und die Hauptteile werden NC-bearbeitet, um einen reibungslosen Lauf zu gewährleisten.
4. Geringe Vibrationen durch genaue dynamische Auswuchtung.
5. Die transportierte Luft ist sauber und frei von Öl oder Staub.



Parameterblatt



Modell Anschlussdurchmesser (MM) Geschwindigkeit Einlassluftstrom (m3/min) und Wellenleistung (kW) (m3/min)
0,6 kgf/cm2 0,7 kgf/cm2 0,8 kgf/cm2 0,9 kgf/cm2 1,0 kgf/cm2 Kühlung
Wasser
6000 mmH2O 7000 mmH2O 8000 mmH2O 9000 mmH2O 10000 mmH2O
0,06 MPa 0,07 MPa 0,08 MPa 0,09 MPa 0,1 MPa
U/min m3/min kW m3/min kW m3/min kW m3/min kW m3/min kW L/min
BKW8024S 200 (8") 800 33,69 46,25 32,76 51,61 31,89 56,97         15
850 36,52 49,14 35,59 54,84 34,72 60,53
900 39,35 52,03 38,42 58,06 37,56 64,09
1000 45,01 57,82 44,08 64,51 43,22 71,21
1100 50,67 63,60 49,74 70,96 48,88 78,33



Struktur des Gebläsehauptkörpers

Stangen-Wurzel-Drehvorsprungs-Gebläse-Kapazität 31.89-50.67m3/Min des Roheisen-80KPA 0,8 0




Fließrichtung des Kühlwassers

Stangen-Wurzel-Drehvorsprungs-Gebläse-Kapazität 31.89-50.67m3/Min des Roheisen-80KPA 0,8 1




Montagezeichnung des Gebläsepakets

Stangen-Wurzel-Drehvorsprungs-Gebläse-Kapazität 31.89-50.67m3/Min des Roheisen-80KPA 0,8 2

Standard Lieferumfang

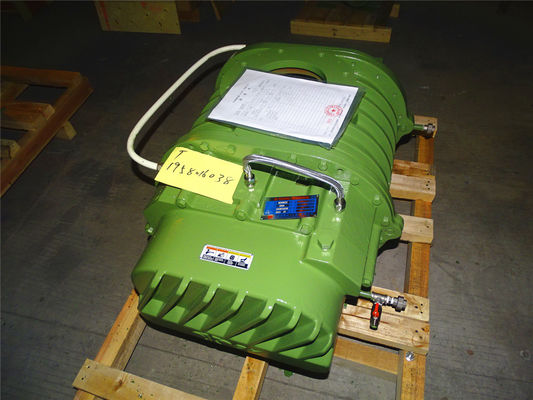

1. Wellengebläse
2. Einlassschalldämpfer (mit Luftfilter)
3. Auslassschalldämpfer


4. Überdruckventil

Es ist eine Sicherheitsvorrichtung am System. Wenn das System nicht normal arbeitet und der Widerstand höher als der Nennwert ist, öffnet sich das Überdruckventil, um die Luft aus dem Überdruckventil abzulassen, um zu verhindern, dass das Gebläse und der Motor überlastet werden.

Stangen-Wurzel-Drehvorsprungs-Gebläse-Kapazität 31.89-50.67m3/Min des Roheisen-80KPA 0,8 3



5. Rückschlagventil

Es wird verwendet, um einen Rückfluss von Hochdruckluft im System während des Herunterfahrens zu verhindern. Der Rückfluss kann eine Gebläserückstellung verursachen und dann zu Gebläsefehlfunktionen führen. Der Ventilkörper besteht aus Gusseisen.

Stangen-Wurzel-Drehvorsprungs-Gebläse-Kapazität 31.89-50.67m3/Min des Roheisen-80KPA 0,8 4Stangen-Wurzel-Drehvorsprungs-Gebläse-Kapazität 31.89-50.67m3/Min des Roheisen-80KPA 0,8 5



6. Flexibler Anschluss
7. Manometer
8. Gebläseriemenscheibe und Motorriemenscheibe
9. Keilriemen
10. Riemenabdeckung
11. Öffentliche Basis
12. Motor
