Biogas, Kohlen-Ventilator für brennbaren und Schadgasgebrauch, Gebläse des Motor DIIBT4

Biogas, Kohlen-Ventilator für brennbaren und Schadgasgebrauch, Gebläse des Motor DIIBT4

Biogas, Kohlen-Ventilator für brennbaren und Schadgasgebrauch, Gebläse des Motor DIIBT4

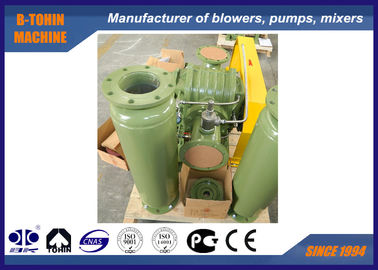

Biogas , Coal Gas Blower for flammable and corrosive gas use , DIIBT4 motor blower
Biogas, Kohlen-Ventilator für brennbaren und Schadgasgebrauch, Gebläse des Motor DIIBT4
Produktdetails:
Herkunftsort: China
Markenname: BK
Zertifizierung: ISO9001/ISO14001
Modellnummer: YU-EG150
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: Verhandlungsfähig
Verpackung Informationen: Exportstandardholzetui
Lieferzeit: 15 bis 30 Werktage, hängen von der Auftragsmenge und von der Spezifikation ab
Versorgungsmaterial-Fähigkeit: 20 Sätze pro Monat
Kontakt
Ausführliche Produkt-Beschreibung
Kapazität: 13,81–29,26 m3/min Differentialdruck: 10-70kpa
Bohrungsgröße: DN150 ((6 ̊) Kühltyp: Wasser
Verbindungsart: Riemengetrieben Gurt und Flaschenzug: Biogas, Abgas, Transport von Explosivmitteln
Lagermarke: NSK, SKF, FAG Siegelmarke: SKF
Gürtelmarke: Martexwell Materialien des Schalldämpfers: Edelstahl
Hervorheben:

Deponiegasgebläse

,

natürlicher Ventilator



Kohlegas-Biogas-Gebläse für  brennbare und korrosive Gase, DIIBT4 Motor Gebläse





Über YU-EG



Seit seiner Gründung hat B-Tohin fortschrittliche Technologie und Ausrüstung importiert und ständig neue Produkte entwickelt. Das Gebläse vom Typ YU-EG ist ein neues Produkt, dessen Gehäuse und Rotoren mit speziellen korrosionsbeständigen Materialien beschichtet sind. Es eignet sich für die Förderung von Spezialgasen, insbesondere für die Förderung von Biogas.





Spezifikationen



Modell

YU-EG150

Luftleistung

13,81-29,26 m3/min

Differenzdruck

10-70 KPA

Drehzahl

850-1400 U/min

Kühlwassermenge

15 l/min

Motortyp

11-22/30/37-45/55-75KW

380/400/415/440V, 3 PHASEN, 50/60HZ, explosionsgeschützter Motor

Motormarke

Standard: Siemens Beide oder Wannan Motor

Siemens und ABB Motor für Ihre Option

Installationsart

Standard: vertikaler Typ

Nettogewicht des Gebläses ohne Motor

530 kg

Verpackungsgröße ca.

2,0 * 1,4 * 1,65 m (Länge * Breite * Höhe)



* Lackierfarbe und Installationsart können auf Bestellung gefertigt werden.



Parameterblatt



Modell

Anschluss Durchmesser

 (mm)

 Einlass Kapazität (m3/min) und Wellenleistung (kW) unter verschiedenen Drücken

Kühlung

 Wasser
(l/min)
Geschwindigkeit
U/min		 0,1 kgf/cm2 0,2 kgf/cm2 0,3 kgf/cm2 0,4 kgf/cm2
1000 mmH2O 2000 mmH2O 3000 mmH2O 4000 mmH2O
0,01 MPa 0,02 MPa 0,03 MPa 0,04 MPa
m3/min kW m3/min kW m3/min kW m3/min kW
YU-EG
150		 150 (6") 850 16,93  4,57  16,03  8,01  15,34  10,90  14,78  14,41  15
1000 20,29  5,38  19,40  9,42  18,70  12,83  18,14  16,95
1150 23,66  6,19  22,76  10,84  22,07  14,75  21,50  19,50
1250 25,90  6,73  25,00  11,78  24,31  16,03  23,75  21,19
1400 29,26  7,53  28,37  13,19  27,67  17,96  27,11  23,73



Modell

Anschluss Durchmesser

 (mm)

 Einlass Kapazität (m3/min) und Wellenleistung (kW) unter verschiedenen Drücken

Kühlung

Wasser
(l/min)
Geschwindigkeit
U/min		 0,5 kgf/cm2 0,6 kgf/cm2 0,7 kgf/cm2 0,8 kgf/cm2
5000 mmH2O 6000 mmH2O 7000 mmH2O 8000 mmH2O
0,05 MPa 0,06 MPa 0,07 MPa 0,08 MPa
m3/min kW m3/min kW m3/min kW m3/min kW
YU-EG
150		 150 (6") 850 14,26  18,14  13,81  21,65          15
1000 17,63  21,35  17,18  25,47  16,75  27,14
1150 20,99  24,55  20,54  29,30  20,11  31,21
1250 23,23  26,68  22,78  31,84  22,36  33,92
1400 26,59  29,88  26,15  35,66  25,72  37,99





Materialienliste



Biogas, Kohlen-Ventilator für brennbaren und Schadgasgebrauch, Gebläse des Motor DIIBT4 0



Nr.

Teil Name

Menge

Materialien



Nr.

Teil Name

Menge

Materialien

1

Zylinder

1

HT200



17

Passstift Loch

4



2

Antriebs Endplatte

1

HT200



18

Getriebe Endplatte

1

HT200

3

Kühlsystem







19

Fett Werfer

2

45#

4

Fett Nippel

4

Kupfer



20

Rund Mutter

2

45#

5

Gas Dichtung

8

PTFE



21

Öl Dichtung

2

FPM

6

Öl Dichtung

4

FPM



22

O-Ring

2

FPM

7

Antriebs Laufrad

1

QT500



23

Innen Schrägzahnrad

2

20CrMnTi

8

O-Ring

8

FPM



24

Klemmen Mutter

2

45#

9

Öl Dichtung

1

FPM



25

Rechts Kragen

2

45#

10

Lager

2

GCr15



26

Öl Tank Abdeckung

1

HT200

11

Keil

1

45#



27

Öl Füllstand Anzeige

1

Harz

12

Antriebs Laufrad Abdeckung

1

45#



28

Schmetterling Feder

2

65Mn

13

Sprung Ring

2

65Mn



29

Stopp Scheibe

2

Q235

14

Angetriebenes Laufrad



QT500



30

Magnetismus Stecker

1



15

Angetriebenes Laufrad Abdeckung

1

45#



31

Lager

2

GCr15

16

O-Ring

2

FPM



32

Wellen Hülse

4

45#





Montagezeichnung des Gebläsepakets

Biogas, Kohlen-Ventilator für brennbaren und Schadgasgebrauch, Gebläse des Motor DIIBT4 1







Standardlieferumfang



1. Wellenlüfter

2. Vakuumdruckentlastungsventil

3. Rückschlagventil

4. Einlassschalldämpfer (mit Filter): Edelstahl

5. Auslassschalldämpfer: Edelstahl

6. öffentliche Basis (mit Riemenabdeckung)

7. Edelstahl-Flexgelenk und Stoßdämpfer

8. Riemenscheibe

9. Manometer

10. Riemen

11. Schrauben und Muttern und andere Verbindungsteile

12. Motor



Größe und Tag:

natürlicher Ventilator,

Deponiegasgebläse,

Wurzel-Drehvorsprungs-Gebläse
